Монолитное строительство требует строгого соблюдения технологий укладки растворов. При заливке в опалубку свежая бетонная смесь неизбежно захватывает до 5–20% воздушных полостей, что при затвердевании снижает прочность и качество монолита. Чтобы устранить пузырьки воздуха, осадить раствор и удалить лишнюю воду, применяют строительный глубинный вибратор для бетона. Этот погружной инструмент передает механические колебания непосредственно вглубь залитого слоя, переводя пластичный состав в текучее состояние и обеспечивая идеальное заполнение пространства вокруг металлического каркаса.
В этом инженерном руководстве детально рассмотрены устройство оборудования, виды глубинных вибраторов, методика подбора диаметра булавы и правила ведения строительных работ на монолитных объектах любой сложности.
Вибраторы глубинные
Весь раздел →
Электропривод глубинного вибратора для бетона 1,5 кВт TOR ZN50-C
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 32 мм 4,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C 60 мм 4,0 м
Зачем необходимо вибрирование: физика уплотнения бетона и устранение пустот
Качественное уплотнение бетона определяет долговечность, морозостойкость и марку по водонепроницаемости готового железобетонного элемента. В процессе приготовления и транспортировки тяжелых растворов в их объеме образуются микропоры и каверны. Без динамического воздействия смесь не способна плотно обжать густое армирование и заполнить углы опалубки.
Когда вибрирующий наконечник погружается в раствор, возникает направленная вибрация высокой частоты. Под действием циклической нагрузки частицы заполнителя начинают интенсивное колебание, сила внутреннего трения между зернами падает до минимума. Происходит разжижение тиксотропного характера: тяжелый щебень компактно оседает, защемленный воздух поднимается на поверхность, а цементный раствор равномерно обволакивает каждый прут арматуры. Грамотное уплотнение бетонных смесей глубинным вибратором позволяет гарантированно получить проектную прочность классов B25–B40 (M300–M500).

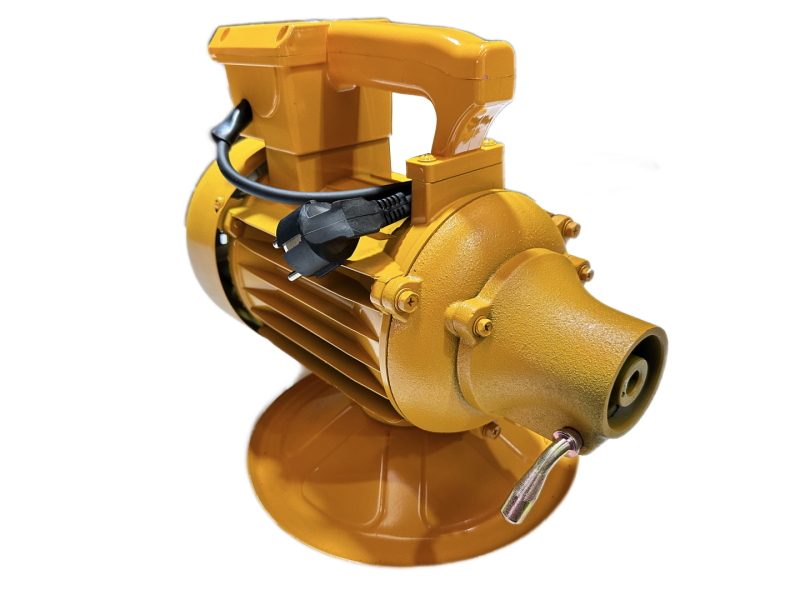

Устройство глубинного вибратора: приводной двигатель, гибкий вал и наконечник
Конструкция классического глубинного вибратора состоит из трех основных функциональных узлов, соединенных в единую технологическую цепочку:
| Узел оборудования | Конструктивное исполнение | Функциональное назначение |
|---|---|---|
| Силовой привод | Электродвигатель (220В / 380В / 42В) либо ДВС (бензин/дизель) | Создает вращающий момент и передает круговое вращение на трансмиссию |
| Гибкий вал и защитный рукав | Вращающийся стальной сердечник внутри многослойной бронированной оплетки | Передает крутящий момент от двигателя к рабочему органу на дистанцию от 1 до 6–10 м |
| Вибронаконечник (булава) | Стальной герметичный корпус с внутренним дебалансиром | Преобразует механическое вращение в высокочастотные колебания |
Электрический, высокочастотный и бензиновый привод
В зависимости от условий на площадке применяются различные типы двигателей. Самым распространенным является электрический привод на 220В или 380В, подключаемый в стандартную электросеть. Для непрерывных смен разработаны приводы с повышенным ресурсом, где предусмотрена надежная защита от перегрева и герметичный корпус. На открытых участках без стабильного электроснабжения используют автономный бензиновый двигатель.
Гибкий вал и бронированный защитный рукав
Гибкий вал представляет собой многожильный витой трос из легированной пружинной стали, защищенный резинометаллическим кожухом. Прочный наружный рукав предохраняет гибкий вал от резких перегибов, проникновения влаги и абразивного износа при постоянном контакте с бетоном. Длина передачи выбирается под глубину конструкции: от компактных версий 1–1.5 м для армопоясов до 4–6 м для глубоких свай и подпорных стен.
Вибронаконечник и механизм дебаланса маятникового типа
Рабочий вибронаконечник изготавливается из высокопрочной закаленной стали. Внутри цилиндрической гильзы размещен эксцентриковый механизм маятникового типа. За счет смещенного центра тяжести и вращения сердечника генерируется импульс центробежной силы, передающий радиальные микроудары в толщу раствора.
Вибраторы глубинные
Весь раздел →
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 32 мм 6,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 50 мм 4,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 45 мм 4,0 м
Подобрать оборудование под вашу задачу
Основные виды глубинных вибраторов для бетона
Для решения разноплановых производственных задач производители выпускают несколько категорий оборудования:
- Портативный электрический глубинный вибратор: компактный инструмент со встроенным мотором пистолетного типа и гибким валом 1–2 м. Оптимален в частном малоэтажном строительстве при заливке ленточных фундаментов, перемычек и ступеней лестниц.
- Промышленный маятниковый вибратор: классическая компоновка с напольным электродвигателем, быстросъемным соединением и валом 3–6 м. Рабочая частота составляет 2800–3500 колебаний в минуту. Подходит для заливки перекрытий, колонн и массивных ростверков.
- Высокочастотный глубинный вибратор: производительное оборудование, у которого миниатюрный электродвигатель встроен непосредственно в вибрирующий наконечник. Частота достигает 12 000 колебаний в минуту. Для питания требуется электронный преобразователь частоты (инвертор), снижающий напряжение до безопасных 42В. Оборудование незаменимо в промышленном строительстве и на заводах по выпуску железобетонных изделий для сборного строительства.
- Пневматический погружной вибратор: инструмент без электродвигателя, работающий от источника сжатого воздуха. Отличается абсолютной пожаробезопасностью, отсутствием перегрева и повышенным ресурсом при непрерывной эксплуатации.
Диаметр вибронаконечника и радиус действия: как подобрать булаву
Эффективность виброобработки напрямую зависит от калибра рабочего органа. Диаметр вибронаконечника подбирается исходя из шага арматурной сетки и объема заливаемой конструкции:
- Булавы 25–35 мм: предназначены для густоармированных узлов, колонн малого сечения, балок, где минимальное расстояние между стержнями арматуры не превышает 40–50 мм.
- Булавы 38–50 мм: универсальный стандарт для плит перекрытий, ленточных фундаментов, монолитных стен со стандартным шагом сетки 150–200 мм.
- Булавы 51–75 мм (до 100 мм): производительные наконечники для массивных гидротехнических сооружений, фундаментных плит большой толщины и неармированных массивов, где за один проход требуется быстро уплотнять крупнозернистый тяжелый бетон.
Зона эффективного действия булавы рассчитывается по формуле: R ≈ 4...6 × D, где D — диаметр наконечника. Например, наконечник диаметром 50 мм создает радиус эффективного уплотнения порядка 25–30 см.
| Диаметр булавы (мм) | Радиус действия R (см) | Рекомендуемый шаг погружения (см) | Область применения |
|---|---|---|---|
| 28–32 | 12–18 | 15–25 | Колонны, густое армирование, тонкостенные монолитные конструкции |
| 38–45 | 18–25 | 25–35 | Стены, перекрытия, лестничные марши, мелкозернистый и средний бетон |
| 50–60 | 25–35 | 35–50 | Монолитные фундаментные плиты, ростверки, подушки под фундамент |
| 70–100 | 35–55 | 50–75 | Массивный крупнозернистый монолит, гидротехнические объекты, неармированные плиты |
Вибраторы глубинные
Весь раздел →
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 38 мм 4,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C 60 мм 6,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 45 мм 6,0 м
Технология и правила уплотнения бетонных смесей глубинным вибратором
Грамотное бетонирование требует строгого соблюдения регламента работы с глубинным вибратором. Неправильное использование оборудования приводит к расслоению смеси и образованию дефектов структуры.
Пошаговый регламент виброуплотнения
- Вертикальное опускание: погружайте булаву строго вертикально или под небольшим углом. Не допускается волочение наконечника по горизонтали для разравнивания куч смеси.
- Перекрытие слоев: при послойной заливке наконечник должен проникать в ранее уложенный нижний слой на 10–15 см, обеспечивая монолитное сращивание холодных стыков.
- Время выдержки: удерживайте наконечник в одной точке от 10 до 20 секунд. Критерии готовности: прекращение интенсивного выхода пузырьков воздуха, оседание смеси и появление зеркального блеска цементного молочка на поверхности.
- Плавное извлечение: вынимайте булаву медленно со скоростью около 5–8 см в секунду, слегка покачивая вверх-вниз, чтобы бетон успевал затягивать образующуюся воронку.
- Шаг перестановки: расстояние между точками погружения должно составлять примерно
1.5 × R, чтобы зоны действия перекрывали друг друга без образования непроработанных участков.
Ошибки при работе с вибратором
- Касание опалубки и арматуры: нельзя прижимать наконечник к стенкам щитов опалубки и арматуре. Вибрация каркаса с арматурой передается на уже начавший схватываться бетон в соседних зонах, нарушая сцепление металла с бетоном.
- Переуплотнение (расслоение): избыточно долгое вибрирование (более 30–40 секунд в одной точке) заставляет тяжелый щебень оседать на дно, а воду со шламом всплывать наверх, что снижает прочность верхней зоны конструкции.
- Использование булавы как лопаты: перемещение бетонной массы наконечником приводит к критическому перегреву привода и быстрому выходу из строя гибкого вала.
Эксплуатация и обслуживание глубинных вибраторов для бетона
В профессиональных глубинных вибраторах подвижные элементы испытывают значительные динамические нагрузки. Чтобы вибраторы глубинные служили бесперебойно, соблюдайте базовый регламент сервиса:
Вибраторы глубинные
Весь раздел →
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 38 мм 6,0 м
Гибкий вал с вибронаконечником для глубинных вибраторов ZN-C/TD-C 50 мм 6,0 м
Электропривод глубинного вибратора для бетона 2,2 кВт TOR ZN70-C
- После каждой смены тщательно смывайте остатки бетонного раствора с наружного бронированного рукава и корпуса булавы до их застывания.
- Периодически проверяйте затяжку резьбовых соединений и герметичность сальниковых уплотнений наконечника, предотвращающих попадание цементной суспензии к дебалансиру.
- Каждые 50–100 часов работы извлекайте гибкий вал из защитного рукава, очищайте его от старой отработки и наносите свежую консистентную смазку, не допуская избыточного забивания смазки в вибронаконечник.
- Перед началом смены осматривайте кабель питания, защитные УЗО и вилки на предмет повреждений.
Часто задаваемые вопросы (FAQ) о вибраторах для бетона
Какой вибратор для бетона выбрать: 220В или высокочастотный на 42В?
Для частного строительства, возведения коттеджей и небольших объектов подходит электрический вибратор на 220В с механическим гибким валом. Для крупных строек, непрерывного бетонирования и ответственных монолитных конструкций предпочтителен высокочастотный глубинный вибратор со встроенным инвертором на 42В: он обеспечивает повышенную производительность, безопасность оператора и не имеет механического вращающегося троса.
Какая длина гибкого вала считается оптимальной?
Длина вала подбирается под глубину заливаемой опалубки с запасом 1–1.5 м для удобства оператора. Для фундаментных плит и полов удобны рукава 3–4 м, для высоких колонн и стен — 4.5–6 м. Избыточная длина рукава увеличивает общий вес комплекта и потери мощности на трение.
Как запустить булаву, если она не начинает вибрировать?
В маятниковых моделях дебалансир иногда не сразу входит в зацепление с беговой дорожкой корпуса при включении на холостом ходу. Чтобы вибрировать смесь в штатном режиме, достаточно слегка стукнуть кончиком булавы о твердую поверхность после включения электропривода.
Где купить глубинные вибраторы с гарантией и сервисом?
Авторизованный поставщик в Казахстане предлагает полный спектр вибрационного оборудования марки TOR. В наличии надежные электрические приводы, бензиновые станции, портативные модели, гибкие валы различной длины и линейка вибронаконечников диаметром от 28 до 70 мм с официальной сервисной поддержкой.
Подбор оборудования и консультация специалистов
Грамотный выбор параметров вибрационной техники гарантирует высокое качество монолитных конструкций без пустот, раковин и дефектов прочности. Обратитесь к специалистам официального дилера TOR Industries, чтобы заказать надежные вибраторы для бетона, подобрать комплект сменных вибронаконечников и получить квалифицированную консультацию под задачи вашего строительного объекта.
