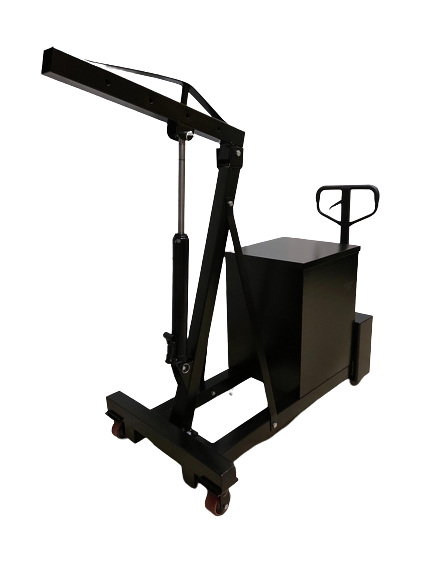

Подкатной гидравлический кран типа «гусь» (в профессиональной среде также известный как гусек или гуськовый кран) представляет собой автономное грузоподъемное оборудование. Оно предназначено для монтажа, демонтажа и перемещения узлов автомобиля и промышленного оборудования в условиях ограниченного пространства. В ремонтных зонах автосервисов, на станциях технического обслуживания (СТО) и в мастерских данный тип подъемного механизма решает главную задачу. Он обеспечивает аккуратное извлечение и установку силовых агрегатов без монтажа стационарной кран-балки или подвесных монорельсовых путей.
Конструкция с выдвижной телескопической стрелой, гидравлическим силовым цилиндром и колесной базой обеспечивает высокую мобильность. Оборудование позволяет выполнять погрузочно-разгрузочный цикл непосредственно под капотом легкового или грузового автомобиля. Кран легко поднимает двигатель (включая популярные моторы от легковых иномарок до коммерческих УМЗ-4216 и дизельных V8), коробки передач, редукторы и станочные узлы. При выборе модели под производственные задачи оценивают диапазон грузоподъемности (типовые модели на 1т и 2т), фактическую высоту подъема крюка, тип опорной рамы и конструкцию гидронасоса.
Краны гидравлические
Весь раздел →
Кран гидравлический TOR TL1001-3 3 т 0–2350 мм складной
Кран гидравлический TOR TL1001-2 2 т 0-2100 мм складной

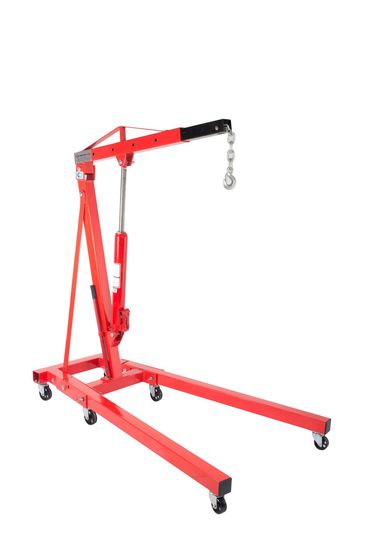

Кран гидравлический TOR TL1001-1 1 т 0-2100 мм складной
Что такое гидравлический кран «гусь» (гусек) и его назначение в автосервисе
Свое название «гаражный гусь» подъемный механизм получил благодаря характерной геометрии. Вертикальная стойка плавно переходит в наклонную консольную балку, напоминающую шею птицы. По международной классификации этот агрегат относится к категории подкатных гидравлических кранов с шарнирно-сочлененной стрелой и нижними опорными лапами.
Основная область применения оборудования охватывает следующие технологические операции:
- Демонтаж и монтаж ДВС: безопасное вывешивание и плавное поднятие двигателя из моторного отсека с сохранением точного угла наклона с помощью специальной оснастки.
- Обслуживание трансмиссии: снятие тяжелых механических и автоматических коробок передач, раздаточных коробок и карданных передач.
- Ремонт подвески и мостов: замена неразрезных мостов, рессорных пакетов и тяжелых рычажных узлов внедорожников и коммерческого транспорта.
- Погрузочно-разгрузочные работы: перемещение тяжелых заготовок, металлических чушек, электромоторов и штампов на производственном участке или складе.
- Замена узлов станочного парка: монтаж тяжелых тисков, патронов и поворотных столов на фрезерные и токарные станки.
В отличие от тельферов на несущих балках цеха, мобильный гидравлический гаражный кран перемещается на колесах в любую точку рабочей зоны с ровным твердым покрытием.
Конструктивные разновидности: складной кран, стационарный рамный и противовесный тип
На рынке грузоподъемного оборудования, где представлены бренды TOR, Nordberg, AE&T, а также продукция поставщиков вроде Адванта-М, подкатные гидравлические краны подразделяются на три основных типа исполнения рамы:
1. Гидравлический складной кран
Это наиболее востребованная конфигурация для типовых автосервисов и мастерских. Передние опорные лапы такого крана снабжены шарнирными соединениями и быстросъемными фиксирующими пальцами со шплинтами. При переводе в нерабочее положение лапы поднимаются вертикально вдоль несущей колонны. В сложенном виде складной кран занимает минимальную площадь на полу (не более 0,4–0,5 м²). Это обеспечивает исключительное удобство хранения в условиях тесного бокса или мобильной техслужбы.
2. Стационарный нескладной кран (усиленная рамная конструкция)
Опорная рама выполнена из цельносварного толстостенного профиля без подвижных шарниров в узлах соединения лап. Такая жесткая компоновка обеспечивает максимальный запас прочности и стабильность геометрии при интенсивной многосменной эксплуатации на грузовых СТО и заводах. Стационарный подъемный кран выдерживает тяжелые динамические нагрузки, но требует постоянного свободного места в пролете цеха.
Грузоподъемное оборудование
Весь раздел →
Лом такелажный TOR RB-3-5
Таль ручная рычажная 0,5т без цепи TOR ТРР
Таль ручная рычажная 1,0т без цепи TOR ТРР
3. Краны с противовесом (краны без выносных передних опор)
В ряде технологических процессов выносные передние лапы подкатного крана упираются в станину токарного станка, борта грузовой платформы или другие препятствия. В таких ситуациях используют специализированный кран гидравлический c противовесом. Центр тяжести механизма смещен назад за счет тяжелого контргруза или балластного короба на задней части рамы. Конструкция позволяет подавать грузовой крюк вплотную к оборудованию при сохранении полной устойчивости.
| Тип конструкции крана | Ключевые преимущества | Ограничения и особенности | Рекомендуемая сфера применения |
|---|---|---|---|
| Складной подкатной кран | Компактное хранение, мобильность, быстрый перевод в рабочее положение (2-3 минуты). | Требует периодической проверки фиксирующих пальцев и шплинтовых соединений. | Легковые автосервисы, тюнинг-ателье, посты экспресс-ремонта, гаражи. |
| Нескладной усиленный кран | Максимальная жесткость рамы, отсутствие люфтов, повышенный ресурс. | Занимает постоянную площадь цеха, сложнее транспортировать между объектами. | Грузовые СТО, цеха капитального ремонта дизелей, промышленные участки. |
| Противовесный кран (без передних лап) | Подъезд вплотную к станкам, стеллажам и кузовам без заезда лап под объект. | Большая собственная масса (до 500–800 кг с балластом), более высокая цена. | Механические цеха, металлообработка, обслуживание станков ЧПУ, складские терминалы. |
Подобрать оборудование под вашу задачу
Вылет стрелы и график зависимости грузоподъемности: от 500 кг до 2т
Грузоподъемность консольного крана-гуся определяет правило рычага: при увеличении плеча (вылета стрелы) возрастает опрокидывающий момент. Это требует обязательного снижения нагрузки на крюке. Телескопическая выдвижная стрела крана имеет 4 фиксированных положения с отверстиями под стопорный палец.
Для стандартного крана с номиналом 2т паспортные значения грузоподъемности распределяются по вылетам следующим образом:
- Положение 1 (минимальный вылет стрелы, 950–1000 мм): грузоподъемность составляет полные 2000 кг (2т). В этом положении демонтируют тяжелые агрегаты грузового транспорта и тракторов.
- Положение 2 (вылет 1150–1200 мм): грузоподъемность снижается до 1500 кг.
- Положение 3 (вылет 1350–1400 мм): допустимый вес поднимаемого груза составляет 1000 кг (1т).
- Положение 4 (максимальный рабочий вылет, 1500–1600 мм): грузоподъемность ограничивается до 500 кг. Это положение необходимо для глубокого захода стрелы в подкапотное пространство внедорожников и минивэнов.
| Позиция стрелы | Длина вылета стрелы (мм) | Грузоподъемность модели 2т (кг) | Грузоподъемность модели 1т (кг) | Типовые технологические задачи |
|---|---|---|---|---|
| Позиция 1 | 950 – 1000 | 2000 | 1000 | Снятие тяжелых дизельных блоков V8/V12, коробок передач грузовиков, станков |
| Позиция 2 | 1150 – 1200 | 1500 | 750 | Извлечение рядных 6-цилиндровых моторов, трансмиссий микроавтобусов |
| Позиция 3 | 1350 – 1400 | 1000 | 500 | Работа со стандартными 4-цилиндровыми бензиновыми и дизельными ДВС легковых авто |
| Позиция 4 | 1550 – 1650 | 500 | 250 | Глубокий подкат к машинам с длинным передним свесом, снятие навесного оборудования |
Техническое ограничение: запрещается поднимать груз тяжелее нормы для выбранного вылета стрелы. При подъеме агрегата массой 800 кг на четвертом вылете (где предел 500 кг) возникает критический опрокидывающий момент. Это деформирует профиль стрелы и отрывает задние колеса от пола.
Высота подъема и рабочий диапазон: специфика h подъема 380–2660 мм
Рабочая зона крана определяется минимальной и максимальной высотой подъема грузового крюка. В паспорте оборудования параметр обычно указывается как h подъема 380–2660 мм (или 350–2400 мм в зависимости от модификации гидроцилиндра и геометрии стойки).
Инженерное значение крайних точек диапазона:
- Минимальная высота крюка (350–380 мм): позволяет завести стропы и зацепить груз на низком поддоне, технологической тележке или полу цеха.
- Максимальная высота подъема (2400–2660 мм): необходима при демонтаже мотора из моторного отсека рамного внедорожника или микроавтобуса. Чтобы извлечь силовой агрегат через верх капота, мотор поднимают выше передней панели кузова с учетом высоты агрегата, стропов, траверсы и подвески крюка. Запас высоты в 2,5–2,66 метра обеспечивает свободный выход узла без повреждения кузовных деталей.
В отдельных версиях стрела снабжена дополнительной опцией: поворотная стрела или шарнир с регулировкой угла наклона для работы в низких боксах.
Гидравлический привод и особенности насоса: одноплунжерный vs двухплунжерный механизм
Основу подкатного гаражного крана составляет гидравлический силовой узел. Он включает гидроцилиндр высокого давления, ручной плунжерный насос, масляный резервуар и систему клапанов.
По конструкции ручного привода насоса выделяют две модификации:
- Одноплунжерный гидронасос: классическая схема с одним рабочим поршнем. Подъем стрелы идет с постоянной скоростью независимо от нагрузки на крюке. Для подъема стрелы в верхнее положение оператор делает 50–70 качков рукояткой.
- Двухплунжерный гидронасос (система быстрого подъема Double Pump): надежный гидравлический привод с двумя параллельными плунжерами разного диаметра. На холостом ходу оба поршня нагнетают гидравлическое масло в цилиндр. Стрела быстро поднимается к точке зацепа всего за 15–20 качков. Под нагрузкой клапан переключает подачу на силовой плунжер меньшего диаметра, сохраняя легкое усилие на рукоятке.
Все сертифицированные гидравлические гаражные краны TOR оснащаются встроенным предохранительным перепускным клапаном гидравлической системы. При попытке поднять груз сверх нормы клапан открывается и сбрасывает избыток масла в резервуар. Это защищает шток, уплотнения и металлоконструкцию от поломки.
Грузоподъемное оборудование
Весь раздел →
Таль ручная рычажная 2,0т без цепи TOR ТРР
Таль ручная рычажная 6,0т без цепи TOR ТРР
Таль ручная рычажная 9,0т без цепи TOR ТРР
Опускание стрелы контролируют поворотом спускного винтового клапана. Точное дросселирование позволяет опускать двигатель на подушки подрамника с миллиметровой точностью без рывков.
Оснастка для снятия двигателя: траверсы, балансиры и модификации с лебедкой
Для надежной работы подкатной кран гидравлический гаражный комплектуют грузозахватными приспособлениями:
Траверса-балансир для снятия двигателя
Стандартный крюк крана держит груз в одной центральной точке. Однако двигатель автомобиля имеет смещенный центр тяжести из-за навесных агрегатов, генератора, турбины и коробки передач. При подъеме на прямых стропах мотор перекашивается и застревает в моторном отсеке.
Эту задачу решает винтовая траверса-балансир. Она навешивается на крюк крана и крепится к проушинам мотора четырьмя цепями. Вращая ходовой винт рукояткой, мастер смещает точку подвеса и наклоняет двигатель под нужным углом. Это помогает аккуратно вывести коробку передач из кузовного тоннеля.
Краны с механической или гидравлической лебедкой
В ряде моделей на стреле установлена барабанная лебедка с тросом (кран с лебедкой). Схема позволяет поднимать детали с уровня ниже пола (из смотровой ямы или приямка) без изменения угла наклона стрелы.
Грузоподъемное оборудование
Весь раздел →
Таль ручная рычажная 0,75т 6м ТРШСР
Таль ручная рычажная 0,75т 9м ТРШСР
Таль ручная рычажная 0,75т 12м ТРШСР
Критерии выбора подкатного гаражного крана для автосервиса
При оснащении СТО эксперты рекомендуют оценивать следующие параметры оборудования:
- Толщина стали и профиль рамы: профессиональные краны изготавливают из конструкционной стали толщиной от 3,5–5,0 мм с порошковой окраской. Сварные швы должны быть ровными и сплошными.
- Клиренс и высота опорных лап: высота передних опорных балок определяет проходимость крана под автомобилем на колесах. Для легковых авто высота лап не должна превышать 90–120 мм. Для внедорожников допустима высота лап до 150–180 мм.
- Материал и конструкция колес: база включает задние поворотные колеса (на 360°) и передние ролики. Для наливных полов подходят колеса с полиуретановым или нейлоновым слоем. Для бетонных полов практичнее чугунные или стальные колеса, стойкие к стружке.
- Качество гидроцилиндра: шток должен иметь твердое хромированное покрытие. Разборный узел сальника и доступность ремкомплектов манжет обеспечивают многолетний ресурс механизма.
- Официальная гарантия и сервис: при заказе проверяют, чтобы действовала официальная гарантия производителя, а дилер поддерживал постоянный склад запчастей.
Техника безопасности и регламент обслуживания гидросистемы
Эксплуатация оборудования требует строгого соблюдения норм безопасности и правил техобслуживания:
Правила безопасности при работе с краном-гусем
- Запрет перемещения груза на высоте: кран гаражный гидравлический гусь служит для вертикального подъема и спуска деталей. Перевозить поднятый двигатель по цеху запрещено. Для перемещения опускают стрелу в нижнее положение (10–20 см от пола) и медленно катят кран по ровной площадке.
- Работа на ровном полу: уклон поверхности не должен превышать 1–2°. Движение крана под нагрузкой по уклонам ведет к опрокидыванию.
- Запрет нахождения под грузом: для долгого удержания мотора используют монтажный стол или стенд-кантователь.
Регламент технического обслуживания
- Прокачка гидросистемы: при попадании воздуха шток движется рывками. Для прокачки открывают спускной клапан, делают 10–15 быстрых качков рукояткой, затем закрывают клапан и проверяют подъем под нагрузкой.
- Замена масла: замену гидравлического масла проводят раз в 12 месяцев. Используют индустриальные масла с вязкостью ISO VG 22, 32 или 46 (для холодных помещений — HLP/HVLP).
- Смазка подвижных узлов: оси поворотных колес, а также шарнирные узлы стрелы и крепежные пальцы лап смазывают пластичной смазкой (Литол-24) раз в квартал.
Часто задаваемые вопросы (FAQ)
Какова грузоподъемность крана на 2 тонны при максимальном вылете стрелы?
При установке стрелы в четвертое положение паспортная грузоподъемность снижается с 2000 кг до 500 кг из-за увеличения плеча опрокидывающего момента. Превышение порога 500 кг на дальнем вылете запрещено.
В чем отличие складных кранов от стационарных моделей?
Складной гидравлический кран имеет поворотные опорные лапы, которые складываются вверх для экономии места (0,4 м² на полу). Стационарные краны имеют жесткую цельносварную раму. Они рассчитаны на интенсивные нагрузки на грузовых СТО, но требуют постоянного места в цехе.
Можно ли вынуть мотор из внедорожника с помощью крана-гуся?
Да. Рабочий диапазон h подъема 380–2660 мм позволяет безопасно поднимать двигатели из высоких внедорожников и легких грузовиков при использовании цепной траверсы-балансира.
Как выбрать кран для небольшого автосервиса?
Для легкового сервиса оптимален складной гидравлический кран грузоподъемностью 2т с двухплунжерным гидронасосом и низкими лапами до 100–110 мм. Для тяжелых агрегатов выбирают стационарные краны или модели с противовесом.
