Стационарное размещение подъемных устройств ограничивает рабочую зону цеха или склада. Зафиксированная ручная таль или тельфер поднимают грузы строго по вертикали. Чтобы перемещать таль и подвешенный груз в горизонтальной плоскости вдоль монорельса, применяется специализированное грузоподъемное оборудование. Это надежная тележка для тали (в технической документации ее называют каретка или кошка).

Данное грузоподъемное приспособление превращает точечный подъем в двухкоординатную транспортную систему. Каретка монтируется на двутавровый профиль балки. Она позволяет плавно, безопасно и без лишних усилий перемещать тяжелые узлы, строительные материалы и промышленное оборудование. Ниже представлено подробное техническое описание конструкции. Мы рассмотрим классификацию механизмов, популярный тип GCL, правила подбора под балки, регулировку зазоров и безопасность монтажа.

Механизм передвижения тали ручной (кошка)

Весь раздел →

Тележка для тали: описание конструкции и принцип работы

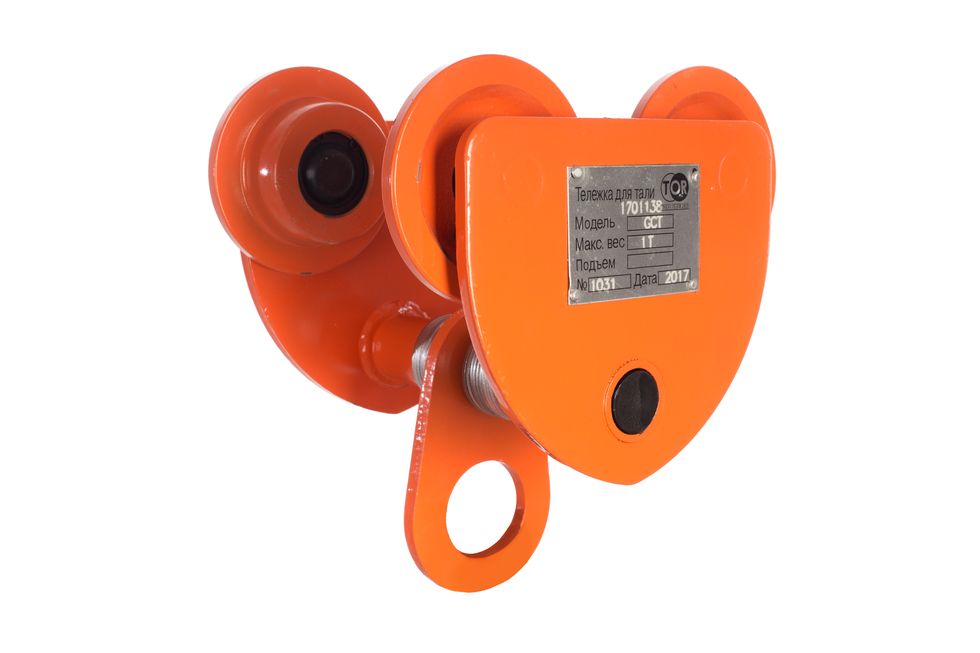

Конструктивно тележка для тали представляет собой прочное механическое устройство. Она состоит из двух симметричных стальных щек, ходовых роликов с закрытыми подшипниками, несущей центральной оси и силовой проушины (серьги) для крепления крюка тали.

Принцип работы каретки основан на качении колес по нижним полкам направляющей балки. Закрытые подшипники качения снижают трение. Это позволяет перемещать груз весом в несколько тонн усилием одного оператора. Устройства такого типа широко применяются на производственных предприятиях и строительных площадках.

Ключевые элементы, из которых состоит конструкция тележки:

  • Боковые щеки (фланцы): толстостенные стальные пластины. Они удерживают каждый ролик и воспринимают изгибающий момент. На щеках предусмотрены защитные ограничители (ловители). Они исключают падение каретки при повреждении ролика.
  • Ходовой ролик: изготовлен из легированной стали с термообработкой реборд. Профиль рабочей поверхности ролика рассчитан на контакт с плоскими и наклонными полками балок.
  • Центральный резьбовой шпиндель (ось): силовой стержень с набором шайб. Он задает ширину колеи под конкретный профиль балки.
  • Подвесная серьга: проушина для навешивания крюка тали. Она центрирует вектор нагрузки строго по оси симметрии балки.

Классификация кареток: основные типы и механизм перемещения

Современное грузоподъемное оборудование делится на три базовых типа по способу передачи тягового усилия.

1. Холостые неприводные тележки (тип GCT / GCL-A)

Холостая тележка не имеет зубчатой передачи. Передвижение тележки вдоль монорельса происходит за счет прямого толкания подвешенного груза оператором. Такое строительное приспособление подходит для участков с невысокой интенсивностью работ. Здесь часто задействован ручной строительный инструмент, а масса грузов не превышает 1–2 тонн.

2. Приводные тележки с цепным приводом (тип GCL / GCL-B)

Тележка с цепным приводом серии GCL оборудована редуктором и тяговой звездочкой. Через звездочку пропущена бесконечная петлевая цепь управления. Оператор стоит на безопасном расстоянии и тянет за ветвь приводной цепи. Вращение передается на шестерни приводных роликов, обеспечивая плавный ход. Модели серии GCL незаменимы при работе с грузами от 1 до 10 тонн. Они гарантируют точное позиционирование над монтажным столом.

3. Электрические каретки передвижения (тип TD)

Для интенсивных производственных циклов применяется электрическая тележка с мотор-редуктором. Управление ходом идет с выносного кнопочного пульта или радиоканала. Электрокаретки повышают общую производительность цеха и исключают тяжелый ручной труд.

Механизм передвижения тали ручной (кошка)

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Сравнительная таблица моделей тележек TOR Industries

Официальный дилер TOR Industries поставляет тележки для ручных талей и электрических тельферов для широкого спектра задач:

Серия / МодельТип механизмаГрузоподъемность, тШирина полки балки, ммМин. радиус поворота, мРекомендуемое применение
TOR GCT (Тип A)Холостая без привода0,5 – 5,064 – 2031,0 – 1,5Автомастерские, СТО, монтажные площадки, склад
TOR GCL (Тип B)С цепным приводом1,0 – 10,068 – 3051,0 – 2,0Производственный цех, тяжелое машиностроение, склады
TOR TDЭлектрический привод0,5 – 5,068 – 1801,5 – 2,5Поточное промышленное производство и логистика

Инженерный расчет и подбор тележки под двутавровый профиль

Грамотный технический подбор каретки под монорельсовый путь гарантирует долговечность подшипников. Он исключает заклинивание на радиусах и сход колес с полок двутавра.

Грузоподъемное оборудование

Весь раздел →

1. Соответствие геометрии полки двутавра

Монорельс монтируют из балок с параллельными полками (ГОСТ 26020-83) либо балок специального монорельсового типа М (ГОСТ 19425-74) с уклоном граней. Рабочая поверхность роликов TOR имеет конический скос. Поэтому каретка подходит для обоих типов профилей.

Расчет ширины колеи $W_{trolley}$ выполняют по формуле:

$$W_{trolley} = B_{beam} + 2 \cdot \Delta$$

В этой формуле $B_{beam}$ означает фактическую ширину полки балки в миллиметрах. Параметр $\Delta$ обозначает технологический зазор безопасности между ребордой колеса и кромкой балки. Для оборудования грузоподъемностью до 5 тонн зазор составляет от 1,5 до 3,0 мм с каждой стороны.

2. Настройка регулировочными шайбами

Каждая каретка TOR комплектуется набором калиброванных шайб. Регулировка ширины выполняется перестановкой шайб на центральной оси:

  • Внутренние шайбы (между серьгой и щекой) определяют рабочее расстояние между роликами.
  • Внешние шайбы (между щекой и гайкой) фиксируют положение щек и устраняют люфты.
  • Критическое требование безопасности: количество внутренних шайб справа и слева от серьги должно быть строго одинаковым. Это сохраняет симметрию и центрирует нагрузку.

Механизм передвижения тали ручной (кошка)

Весь раздел →

Выбор грузоподъемности: согласование тали и каретки

Главный инженерный принцип прост: грузоподъемность тележки должна быть не меньше грузоподъемности тали ($Q_{trolley} \ge Q_{hoist}$).

При подборе учитывают три фактора:

  1. Суммарная масса оборудования: нагрузка на балку складывается из веса перемещаемого груза, массы тали, цепи и самой каретки.
  2. Динамические нагрузки: при подъеме с отрывом возникают динамические перегрузки. Кошка TOR легко выдерживает их благодаря четырехкратному запасу прочности силовой рамы.
  3. Длина приводной цепи: для тележек серии GCL длина цепи рассчитывается по формуле $L_{chain} = 2 \cdot (H_{beam} - h_{operator})$. Петля цепи должна находиться на высоте около метра от пола.

Пошаговый монтаж и регулировка тележки по балкам

Правильный монтаж гарантирует плавное передвижение и исключает риск аварии. Порядок установки каретки на балкам включает следующие шаги:

Грузоподъемное оборудование

Весь раздел →
  1. Замер балки: измерьте штангенциркулем ширину полки двутавра по всей длине пути.
  2. Предварительная сборка: наденьте на центральную ось подвесную серьгу и расчетное число внутренних шайб.
  3. Установка щек: заведите боковины с роликами на нижний пояс балки.
  4. Фиксация: установите внешние шайбы, затяните гайки и зафиксируйте их шплинтами.
  5. Проверка зазоров: проверьте щупом зазоры 1,5–3,0 мм между ребордами и кромкой балки.
  6. Монтаж концевых упоров: закрепите на торцах балки механические упоры с резиновыми буферами.
  7. Испытания: выполните холостой прогон без груза, затем проведите статические и динамические тесты под нагрузкой.

Правила безопасной эксплуатации и регламент обслуживания

Для надежной работы механизм передвижения требует регулярного технического контроля:

  • Ежесменный осмотр: проверка плавности вращения роликов, отсутствия шумов, фиксации шплинтов и хода приводной цепи.
  • Периодическое ТО (раз в 6 месяцев): очистка ходовых колес от грязи, контроль износа реборд (допустимый износ не более 10%), смазка зубьев приводных колес консистентной смазкой.
  • Контроль несущей балки: проверка отсутствия прогибов и затяжки болтов подвеса монорельса.

Часто задаваемые вопросы (FAQ)

В чем разница между талью, тельфером и кареткой?

Таль осуществляет вертикальный подъем груза. Тельфер представляет собой таль с электроприводом. Тележка (каретка, кошка) — это отдельное устройство, которое перемещает таль по балке в горизонтальной плоскости.

Можно ли навешивать таль на 2 тонны на каретку грузоподъемностью 1 тонна?

Это строго запрещено. Грузоподъемность тележки обязана соответствовать тали или превосходить ее. Перегруз приводит к деформации оси, разрушению подшипников и падению груза.

Как подобрать тележку при наличии поворотных участков пути?

Проверьте в паспорте модели минимальный радиус закругления балки (обычно от 1,0 до 2,0 м). Для крутых поворотов монорельса выбирают каретки с укороченной базой.

Подходят ли тележки TOR для балок с наклонными полками?

Да. Ходовые ролики кареток TOR оснащены универсальным коническим профилем. Они отлично работают как на наклонных полках балок типа М, так и на прямых двутаврах.

Где купить тележки для талей в Казахстане: официальная продажа оборудования TOR

Если предприятию требуется качественное грузоподъемное оборудование, обращайтесь к надежному поставщику. Официальный дилер TOR Industries в Казахстане осуществляет прямые поставки оригинальной техники с гарантией.

Преимущества работы с официальным дилером:

  • Ассортимент в наличии: холостые тележки GCT, приводные модели GCL и электрические каретки TD грузоподъемностью от 0,5 до 10 тонн есть на складе.
  • Честная цена: прямые поставки от завода без лишних наценок, оптовая скидка для постоянных партнеров.
  • Складская сеть: оперативная отгрузка и доставка со складов в городах Алматы, Астана и Атырау по всему Казахстану. Компании получают заказы в кратчайшие сроки.
  • Официальная гарантия: гарантийный сервис, сертификаты ЕАЭС и профессиональные консультации инженеров.

Чтобы заказать оборудование или уточнить подбор каретки под ваш профиль балки, свяжитесь со специалистами официального дилера TOR Industries прямо сейчас.
