Лебедка — это универсальное грузоподъемное и тяговое устройство, предназначенное для перемещения грузов в пространстве, подтягивания техники, подъема строительных материалов и монтажа технологического оборудования. В отличие от тали, которая подвешивается сверху на монорельсовой балке для строго вертикального подъема, лебедка монтируется на стационарной горизонтальной опорной раме и тянет груз по горизонтали или наклонной плоскости с помощью стального троса [данные: ГОСТ 28408-89, ГОСТ 22584-96].
Современное грузоподъемное оборудование этого класса активно эксплуатируется на строительных площадках, складских терминалах, в производственных цехах, на карьерах при перемещении горной массы, в автосервисах и на внедорожной технике. Разнообразие конструкций позволяет выполнять подъем и перемещение грузов весом от 250 кг до 30–50 тонн на расстояние до сотен метров.
Чтобы правильно подобрать оборудование, специалисты анализируют основные виды лебедок, тип силового привода, требуемое тяговое усилие, скорость намотки каната и емкость барабана. В этом материале технические эксперты подробно разбирают классификацию, устройство и правила эксплуатации лебедок.
Грузоподъемное оборудование
Весь раздел →
Лом такелажный TOR RB-3-5
Таль ручная рычажная 0,5т без цепи TOR ТРР
Таль ручная рычажная 1,0т без цепи TOR ТРР
Виды лебедок: ручной, электрический и гидравлический привод
По типу источника энергии все современные лебедочные механизмы разделяются на три основных класса:
1. Ручные лебедки (механизмы с мускульным приводом)
Полностью автономные устройства, не требующие подключения к электросети. Усилие оператора передается через рукоятку или рычаг на шестеренчатый или червячный редуктор, который вращает тяговый барабан. Ручные модели отличаются компактностью, высокой надежностью, устойчивостью к перегрузкам и возможностью работы в сырых траншеях, полевых условиях и взрывоопасных средах.
2. Электрические лебедки (электролебедки)
Оснащаются асинхронным электродвигателем на 220В или 380В, электромагнитным дисковым тормозом и понижающим планетарным или цилиндрическим редуктором. Электрический привод развивает высокое тяговое усилие и скорость намотки до 15–30 м/мин, полностью исключая физические усилия оператора при проведении интенсивных погрузочно-разгрузочных работ.
3. Гидравлические лебедки
Приводятся в действие гидромотором, подключенным к гидросистеме автомобиля, трактора или стационарной маслостанции. Отличаются колоссальным крутящим моментом, плавностью хода, способностью работать под водой и максимальной устойчивостью к длительным перегрузкам. Широко применяются на эвакуаторах, тяжелых автокранах, лесовозах и судах.
| Тип привода | Тяговое усилие | Скорость протяжки | Источник питания | Главная сфера применения |
|---|---|---|---|---|
| Ручной привод | От 250 кг до 5.0 тонн | 0.5 – 2.0 м/мин | Мускульная сила оператора | Гаражи, монтаж, аварийные бригады |
| Электрический (220В/380В) | От 500 кг до 30 тонн | 8 – 35 м/мин | Электросеть или генератор | Стройплощадки, цеха, шахты, склады |
| Гидравлический привод | От 3.0 до 50 тонн | 2 – 10 м/мин | Гидросистема / маслостанция | Эвакуаторы, спецтехника, флот |

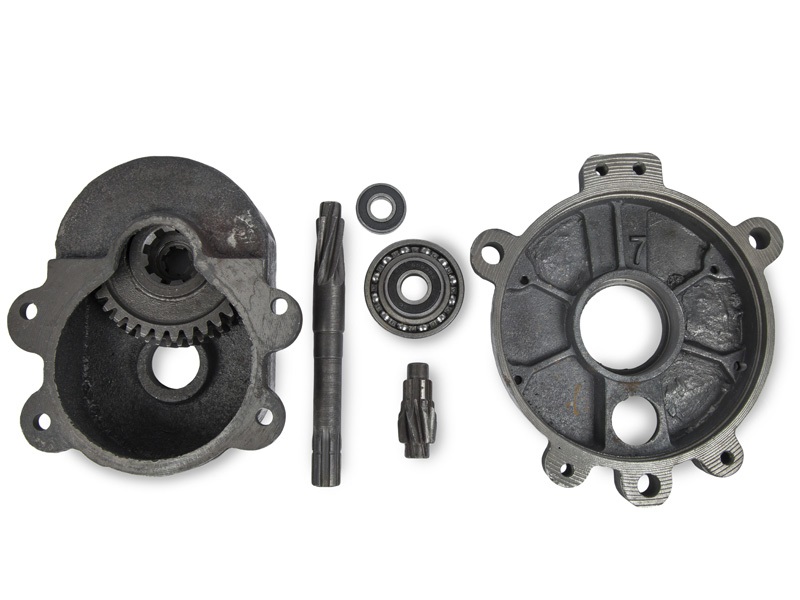

Принцип работы лебедочного механизма основан на преобразовании вращающего момента привода в линейное тяговое усилие каната. Мускульный привод ручных моделей и компактный электрический двигатель промышленных агрегатов обеспечивают высокую производительность при проведении погрузочно-разгрузочных и ремонтных работ. Стационарный монтаж на стальной раме гарантирует устойчивость при транспортировке тяжелых грузов в труднодоступных зонах.
Ручные лебедки: барабанный трос, рычажный механизм и монтажно-тяговые механизмы МТМ
Среди ручных подъемно-тяговых механизмов выделяют три конструктивные разновидности:
1. Барабанные лебедки (тип FD, HW, GR)
Классическая конструкция, где стальной трос наматывается на барабан при вращении рукоятки. Редуктор может быть цилиндрическим шестеренным или червячным. Для безопасности барабанные лебедки оснащаются автоматическим фрикционным тормозом или храповым стопором, предотвращающим самопроизвольное опускание груза при отпускании ручки.
Область применения ручных лебедок барабанного типа: подъем лодок на прицепы, монтажные работы на стройках, обслуживание колодцев и складские операции.
Грузоподъемное оборудование
Весь раздел →
Таль ручная рычажная 2,0т без цепи TOR ТРР
Таль ручная рычажная 6,0т без цепи TOR ТРР
Таль ручная рычажная 9,0т без цепи TOR ТРР
2. Рычажные лебедки (серия ЛР, HSH)
Вместо круговой рукоятки рабочий качает возвратно-поступательный рычаг с храповым механизмом. Такая конструкция обеспечивает компактность и позволяет работать в труднодоступных местах и стесненных пространствах (в канавах, под автомобилем, в кабельных коллекторах).
3. Монтажно-тяговые механизмы (МТМ / лебедки типа Трос-Тягач)
Монтажно-тяговые механизмы (МТМ) принципиально отличаются отсутствием барабана. Канат не наматывается, а протягивается сквозь монолитный корпус за счет попеременного сжатия двух пар стальных зажимных сухарей (губок). Длина троса при этом ничем не ограничена (стандартно 20, 30 или 50 метров). МТМ работают в любом пространственном положении: по вертикали, диагонали и горизонтали с тяговым усилием от 800 кг до 5,4 тонны.
Лебедки электрические ТЭЛ тяговые
Весь раздел →
Лебедка тяговая ТЭЛ-25 г/п 25000 кг Н-300 м (без каната)
Лебедка тяговая ТЭЛ-10Б г/п 10000 кг Н-670 м (без каната)
Лебедка тяговая ТЭЛ-5А г/п 5700 кг Н-270 м (без каната)
Подобрать оборудование под вашу задачу
Электрические лебедки: тяговый барабан и перемещение грузов грузоподъемностью до 30 тонн
Электрические модели подразделяются на две основные функциональные группы:
- Монтажные лебедки (серии ЛМ, УЛМ): рассчитаны на высокую точность позиционирования и плавное опускание грузов на строительных площадках и промышленных объектах со скоростью 6–12 м/мин.
- Тяговые лебедки (серии ТЛ, ТЭЛ): развивают высокую скорость перемещения (до 20–35 м/мин) и предназначены для подтягивания вагонеток, буксировки судов у причалов, перемещения железнодорожных цистерн и горной массы.
- Шахтные и буровые лебедки: вспомогательные лебедки взрывозащищенного исполнения во взрывонепроницаемой оболочке для добывающей промышленности.
Стационарная установка лебедочного механизма на фундаменте обеспечивает безопасность при проведении тяжелых монтажных работ. Правильный передаточный коэффициент редуктора и плавное вращение барабана исключают рывки при перемещении грузов, а компактность и надежный тормоз гарантируют долгую службу в любых условиях.
Тяговое усилие и длина троса: расчет тягового усилия и применение лебедок
Чтобы правильно выбрать лебедку, тяговое усилие рассчитывают с учетом условий перемещения:
- Строго вертикальный подъем: тяговое усилие лебедки должно превышать вес поднимаемого груза минимум на 25% (Fтяги = Qгруза × 1,25). При этом лебедка обязательно должна быть сертифицирована для подъема людей или грузов на высоту.
- Горизонтальное перемещение на колесах: учитывается коэффициент трения качения (обычно k = 0,05–0,15). Для подтягивания автомобиля массой 2 тонны по ровной поверхности достаточно тягового усилия всего 200–300 кг.
- Наклонная плоскость и подъем по грунту: расчет учитывает угол уклона и сопротивление трения с запасом прочности 1,5–2,0.
«При намотке троса на барабан тяговое усилие на внешних витках снижается на 20–35% по сравнению с первым внутренним слоем из-за увеличения плеча рычага намотки».
Пульты управления для лебедок KCD
Весь раздел →
Пульт управления для лебедок электрических KCD 500 кг 220В
Пульт управления для лебедок электрических KCD 300 кг 220В
Пульт управления для лебедок электрических KCD 500 кг 380В
Техническое обслуживание и правила безопасности при работе с тросом
Регламент безопасной эксплуатации лебедочных механизмов включает:
- Контроль троса: перед началом работ осматривают стальной канат на отсутствие заломов, расплющивания и оборванных проволок.
- Смазка редуктора и подшипников: контроль уровня масла в картере редуктора и регулярная набивка пластичной смазки Литол-24 в подшипниковые узлы.
- Тестирование тормозов: проверка четкости срабатывания электромагнитного или ручного тормоза под нагрузкой.
- Правило остаточных витков: на барабане всегда должно оставаться не менее 3–5 защитных витков каната в крайнем нижнем положении груза.
В современной промышленности выделяют три основных вида лебедок: лебедки ручные, электрические модели и гидравлические тягачи. Область применения ручных лебедок охватывает строительные площадки и монтажные участки. При этом надежность ручного тормоза, устойчивость к перегрузкам барабанных лебедок и легкость рычажной лебедки обеспечивают эффективное использование лебедок в любых условиях. Для тяжелых задач горной массы применяются лебедки вспомогательные и буровые лебедки, а также шахтная лебедка во взрывозащищенном исполнении для подъема грузов на строительных объектах.
Качественная лебедка обеспечивает высокое тяговое усилие на тросе при минимальных энергозатратах. Различные типы лебедок и их применение охватывают все отрасли современного производства: от легких гаражных работ до перемещения тяжелых вагонеток и буровых вышек. Надежный тормоз и прочный стальной канат гарантируют безопасность оператора при выполнении любых такелажных задач.
Грузоподъемное оборудование
Весь раздел →
Таль ручная рычажная 0,75т 6м ТРШСР
Таль ручная рычажная 0,75т 9м ТРШСР
Таль ручная рычажная 0,75т 12м ТРШСР
Преимущества заказа лебедок у официального дилера TOR Industries
Если вам требуется купить надежную ручную, электрическую или гидравлическую лебедку для стройки, склада, цеха или спецтехники, вы можете заказать сертифицированное оборудование у официального дилера TOR Industries.
Преимущества заказа у официального дилера:
- Широкая линейка оборудования: барабанные лебедки, рычажные устройства, механизмы МТМ грузоподъемностью от 800 кг до 5,4 тонны, электрические лебедки 220В и 380В с тяговым усилием до 20 тонн.
- Прямые поставки и заводская цена: выгодные условия без посреднических наценок и полный комплект сертификатов.
- Оригинальные запчасти и канаты: стальные и синтетические тросы, запасные сухари МТМ, фрикционные накладки и пульты управления.
- Быстрая доставка по Казахстану: оперативная отгрузка со складов в Астану, Алматы, Шымкент, Караганду, Актобе, Павлодар и другие регионы РК.
Краны электрические с противовесом
Весь раздел →
Кран с электроподъемом Гусек TOR DSD55 550 кг 1950-2600 мм c противовесом
Кран электрический самоходный Гусек TOR DSDZ55 550 кг 1950-2600 мм c противовесом
Особенности выбора и правила эксплуатации
Эффективность использования лебедок зависит от правильного подбора тягового усилия. Конструкция рычажной лебедки и барабанных лебедок обеспечивает надежное удержание троса ручного тормоза. Качественное грузоподъемное оборудование позволяет выполнять подъем и перемещение грузов на строительных площадках без риска аварий.
Часто задаваемые вопросы (FAQ)
1. В чем главное отличие лебедки от тали?
Таль предназначена для вертикального подъема и подвешивается сверху над рабочей зоной. Лебедка устанавливается на опорной плоскости и осуществляет горизонтальную, наклонную или вертикальную тягу через систему блоков.
2. Чем механизм МТМ лучше обычной барабанной лебедки?
МТМ не имеет барабана, поэтому длина протягиваемого каната практически не ограничена. Кроме того, МТМ легче, компактнее и может работать под любым пространственным углом.
3. Можно ли использовать тяговую лебедку для подъема людей?
Категорически запрещено. Для подъема людей допускается использовать только специализированные монтажные механизмы с двойным тормозом и защитными блокировками.
4. Какой трос лучше: стальной или синтетический?
Стальной трос долговечен, устойчив к истиранию о камни и бетон. Синтетический кевларовый трос легче, не травмирует руки проволоками и безопасен при обрыве.
5. Как увеличить тяговое усилие лебедки в два раза?
Для этого в кинематическую схему устанавливают дополнительный такелажный блок (полиспаст), который удваивает тяговую силу со снижением скорости протяжки в 2 раза.
