Лебедки электрические ТЭЛ тяговые

Тяговые лебёдки ТЭЛ перемещают груз по горизонтали или по наклонной плоскости: груз движется по опоре, канат передаёт тягу. Поэтому подбирают их по другим параметрам, чем подъёмные лебёдки.

Двадцать пять тонн в паспорте означают усилие в канате, а не массу груза. Требуемая тяга зависит от массы и от способа перемещения: тележка на рельсах, катки по стальному листу, полозья по бетону и волочение по грунту дают разницу в разы при одинаковой массе. Сначала рассчитывают сопротивление перемещению, затем подбирают модель.

Тяга и канатоёмкость моделей ряда

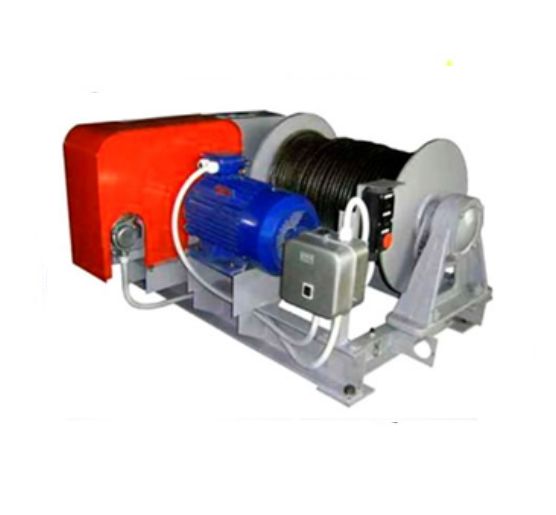

Ступени ряда неровные с обеих сторон. Младшая модель даёт 5700 кг, округлять это значение вверх до шести тонн не допускается. Между двумя старшими ступенями промежуточных исполнений нет.

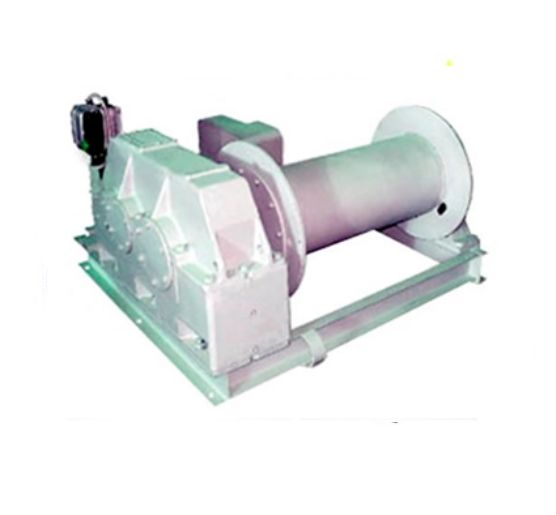

Канатоёмкость с тягой не связана. Наибольшая навивка у десятитонной модели: 670 метров против трёхсот у ТЭЛ-25, которая тянет в два с половиной раза сильнее. Длину трассы проверяют по строке канатоёмкости в паспорте модели.

Крепление к основанию

Рабочее положение серии: жёсткое крепление на горизонтальной площадке анкерными болтами. Без притянутого корпуса лебёдка не работает, тяге нужен упор.

Канат тянет корпус вперёд и одновременно создаёт опрокидывающий момент. Основание рассчитывают на обе составляющие, место установки выбирают с проходом к механизму для осмотра. Габарит старших исполнений доходит до 2690 мм по широкой стороне.

Канат в комплект не входит

Строка «комплектация тросом» у всей линейки стоит на «нет», в наименованиях моделей это продублировано. Диаметры по разделу: от 24 до 42 мм.

Канат диаметром 42 мм вручную не заводят: бухта требует подъёмного средства, длину её считают по канатоёмкости барабана. Сечение меньше указанного не допускается даже при заведомо меньшей нагрузке: витки лягут на барабан внахлёст и получат залом.

Режим работы и условия эксплуатации

Режим работы у серии заявлен как лёгкий. Максимальное тяговое усилие ряда с лёгким режимом совместимо: лебёдка рассчитана на редкие протяжки под контролем, не на непрерывные циклы в течение смены.

Остальные условия: рабочее напряжение 380 В, частота тока 50 Гц, от бытовой сети запуск невозможен. Среда невзрывоопасная, без высокой концентрации пыли. Температура окружающей среды от −40 до +40 °C.

Для подъёма людей техника не предназначена ни в одном исполнении.

Что уточнить при заказе

При подборе укажите массу груза и способ его перемещения, длину трассы, наличие подготовленного основания под анкеровку и требуемую скорость. Канат заказывают отдельной позицией вместе с концевой заделкой.
