Лебедки электрические модели KDJ

Барабанные лебёдки KDJ работают с одной закреплённой точки: корпус притянут анкерами к площадке, с неё машина поднимает вертикально или перемещает по горизонтали. Грузоподъёмность по ряду от 500 кг до 5 т.

В обозначении серии стоит одно число: «2500 кг, 100 м». У соседних серий запись двойная, второе число там относится к работе через блок. Здесь второго числа нет: паспортная грузоподъёмность относится к прямой тяге, её и сравнивают с массой груза.

Напряжение питания: 380 В по всему ряду

Часто пишут, что KDJ выпускается и на бытовую сеть, и на трёхфазную. В этом разделе исполнений на 220 В нет: напряжение по всем позициям 380 В, частота 50 Гц.

Наличие трёхфазной сети на объекте выясняют до заказа. От бытовой розетки такая машина не заработает, а подведение трёхфазного ввода на площадку ради одной лебёдки — отдельная работа со своей сметой.

Две линейки под одним индексом

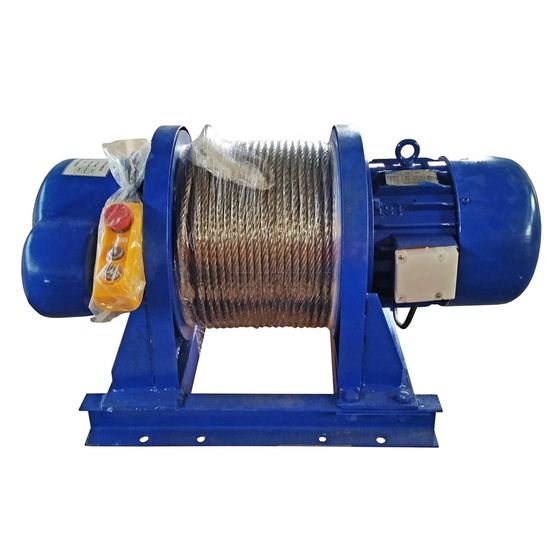

REM KDJ и TOR KDJ PRO различаются конструкцией. У версии PRO усилены двигатель и редуктор, шестерни выполнены из закалённой стали, и производитель закладывает в редуктор двукратный запас по нагрузке для работы через полиспаст.

Индекс в обоих случаях одинаковый. При заказе называют линейку целиком, иначе выбор между ними определит наличие.

Скорость навивки и мощность двигателя

Скорость навивки 16 м/мин почти по всему ряду. Машина на 500 кг проходит сто метров за то же время, что и пятитонная. Различается мощность двигателя и нагрузка на щиток.

Разница между краями ряда почти девятикратная. Двигатель на 13 кВт с учётом пускового тока подключают как согласованную нагрузку на линию, обычным подключением в цеху здесь не обойтись.

Режим работы: продолжительность включения 25 %

Серия рассчитана на повторно-кратковременный режим: продолжительность включения 25 %, до 120 включений в час. Из каждого часа машина находится под нагрузкой около четверти.

Сто метров на скорости 16 м/мин — примерно шесть минут хода. В час укладываются два-три полных подъёма на всю длину каната, но не десять.

Канатоёмкость барабана характеризует только барабан; выносливость двигателя и тормоза она не описывает. Сто метров троса в комплекте не разрешают работать сменами без пауз.

Канат в комплекте: диаметр привязан к грузоподъёмности

Трос идёт со всеми позициями раздела, длиной 30, 70 или 100 м. Диаметр по ряду меняется от 7,7 до 21,5 мм и жёстко привязан к ступени грузоподъёмности.

При замене изношенного каната это главное ограничение. Канат толще паспортного ложится витками внахлёст, и барабан заполняется раньше нужной длины. Канат тоньше сминается в прижиме и ложится неровными слоями.

Габарит тоже растёт вместе со ступенью: от рамы примерно 765×375×405 мм у младшей модели до 1305×675×710 мм у старшей. Место под анкерное крепление размечают по фактическим размерам модели, не по фотографии.

Что уточнить при заказе

При подборе называют массу груза, высоту подъёма или длину протяжки, напряжение на объекте и число подъёмов за смену. Последний параметр чаще всего отсекает половину ряда.
