Лебедки электрические ЛС-СМА скреперные

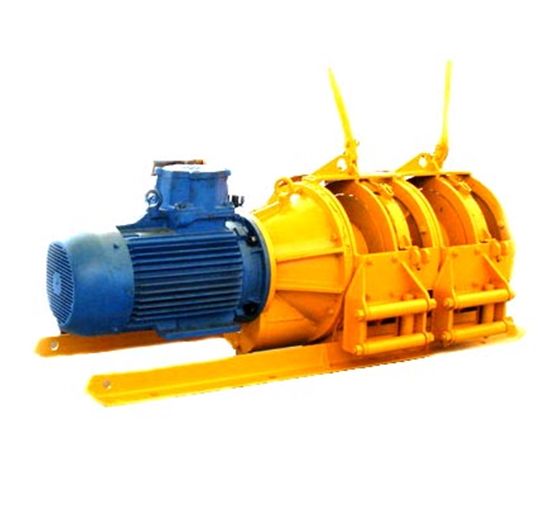

Лебёдка электрическая ЛС-СМА перемещает ковш-скрепер по почве выработки. Рабочий барабан тянет гружёный ковш к месту разгрузки, холостой возвращает его в забой. В строке грузоподъёмности указано усилие на канате рабочего барабана. Крюка у этой машины нет, груз на подвесе она не поднимает.

Расшифровка индекса в марке

Индексы ряда: 17, 30, 55 и 110. Номинальные мощности двигателей: 18,5; 30; 55 и 110 кВт. Индекс соответствует мощности двигателя, тяговое усилие в обозначении не зашифровано.

Усилия на канате идут отдельным рядом: 1600, 2800, 4500 и 8000 кг. Подбирать машину по числу в марке как по тоннажу нельзя. Расхождение получается в несколько раз.

Скорости рабочего и холостого хода

Блоки барабанов одинаковые по конструкции. Редукторы под ними отличаются передаточными числами. Порожний ковш возвращается быстрее гружёного, поэтому производительность установки считают по сумме двух ходов.

Двигатель работает непрерывно. Барабаны подключаются к центральному валу по очереди тормозами планетарных редукторов, переключение выполняет машинист вручную. Реверс двигателя в этой схеме не требуется.

Канатоёмкость барабана и длина скреперования

Ряд по разделу: 60, 90, 100 и 125 м, диаметр каната от 14 до 23 мм. Дальность скреперования меньше. Хвостовой канат проходит до концевого блока и обратно, а на длинных трассах для него ставят поддерживающие блоки.

Скреперная установка комплектуется помимо лебёдки скрепером, концевым и поддерживающими блоками, двумя канатами и погрузочным полком. Заказывают комплект одновременно: без блоков лебёдка не работает.

Общепромышленное исполнение и ограничения по применению

У всех позиций раздела в характеристиках указано исполнение «общепром». В шахтах, опасных по газу или пыли, такие машины не применяют. Там требуется рудничное взрывозащищённое исполнение, а переделать под него общепромышленную модель нельзя.

Область применения: открытые разработки, склады сыпучих и кусковых материалов, площадки складирования. Температурный диапазон от −40 до +40 °C, защита корпуса IP54–IP55.

Компоновка барабанов

Двухбарабанные лебёдки выпускают в двух компоновках: соосной и параллельной. Соосная занимает больше места по одной оси и рассчитана на работу в широкой нише. Параллельная схема предназначена для узкой выработки. В этом ряду её нет: все позиции соосные.

Что уточнить при заказе

Для подбора назовите длину скреперования, массу горной массы за цикл, ширину выработки и требуемое исполнение по взрывозащите.
