Лебедки электрические модели JM

Лебёдки серии JM рассчитаны на монтажные работы: подъём оборудования на отметку и перемещение груза по площадке. Ряд грузоподъёмности идёт от полутонны до десяти тонн. Внутри раздела позиции различаются исполнением (ЛМ или ЛМ PRO) и длиной троса на барабане.

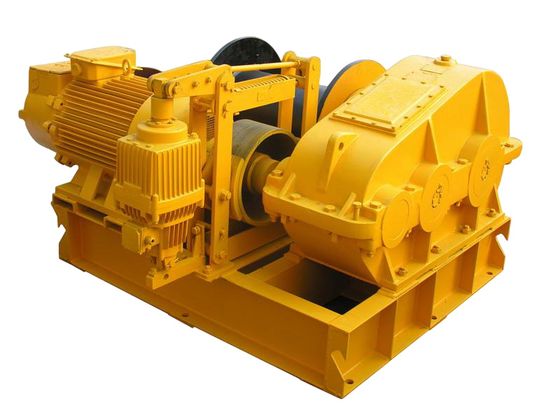

В наименованиях позиций серия записана кириллицей: «TOR ЛМ» и «TOR ЛМ PRO». Латинское JM и русское ЛМ обозначают одну и ту же серию, в каталоге встречаются оба начертания. При поиске учитывают оба варианта.

Дроби вида «500/1000 кг» в этом разделе не применяются. У серий с полиспастным режимом номинал записывают двумя числами: прямая тяга и работа через отводной блок. Здесь стоит одно число, и оно означает прямую тягу.

Стационарный монтаж: питание, мощность, габариты

Характеристики серии рассчитаны на стационарную установку.

• Напряжение только 380 В. Однофазных исполнений в серии нет, от бытовой розетки ни одна позиция не работает.
• Мощность двигателя от 3 до 30 кВт. Для верхних значений требуется отдельная линия питания и своя защита; подключение через удлинитель не допускается.
• Канатоёмкость до 450 метров. Барабан такого объёма проектируют под неподвижное крепление, перевозка в кузове не предусмотрена.
• Габарит корпуса доходит до 1900×1650×960 мм. Место под лебёдку размечают до покупки.

Раму крепят к бетонному основанию или к металлоконструкции. Основание должно держать полное тяговое усилие, приложенное горизонтально; масса самой машины в этом расчёте почти не учитывается.

Комплектация тросом и его диаметр

Все позиции раздела поставляются с канатом, намотанным на барабан. Диаметр троса при замене подбирают по паспорту.

Диаметр по разделу идёт от 8 до 30 мм, замена на близкий размер не допускается ни в меньшую, ни в большую сторону. Тонкий канат ложится на барабан внахлёст и ломается на перегибе, толстый заполняет барабан раньше, чем размотается нужная длина. При заказе замены называют диаметр и длину из паспорта, без измерения изношенного конца штангенциркулем.

Электромагнитный и колодочный тормоз: обслуживание

В характеристиках указан либо электромагнитный тормоз, либо колодочный на валу редуктора. На грузоподъёмность этот выбор не влияет, различие в обслуживании.

У колодочного изнашиваются накладки, зазор регулируется, узел ремонтируется по месту. Электромагнитный обслуживания почти не требует, но при отказе меняется в сборе, и запасной блок обычно поставляют под заказ.

Для удалённых объектов тип узла уточняют до покупки: там, где сервисная бригада добирается сутки, ремонтопригодный узел предпочтительнее необслуживаемого.

Класс защиты IP44 и IP55

Класс защиты по линейке в основном IP44, отдельное исполнение выпускается с IP55. Первый рассчитан на работу под навесом, второй допускает установку на открытой площадке.

IP44 защищает от брызг с любой стороны. Дождь под ветром, снег, мойка из шланга в этот класс не входят. Лебёдке, которая зимует на открытой площадке, нужно исполнение IP55 либо укрытие; укрытие часто обходится дешевле.

Скорость навивки каната

Основные исполнения дают 9 и 17 м/мин. Разница вдвое заметна на длинных барабанах: двести метров троса при семнадцати метрах в минуту сматываются почти за двенадцать минут, при девяти — больше чем за двадцать.

Если груз поднимают и опускают десяток раз за смену, скорость навивки определяет производительность участка. Её проверяют одновременно с высотой подъёма.

Что уточнить при заказе

Для подбора назовите массу груза, нужную длину троса, напряжение и класс защиты на объекте, а также место, к которому будет крепиться рама.
