Захваты

В разделе собраны механические захваты для крана и тали: грузоподъёмная оснастка, которая удерживает груз зажимом. Пневматических и вакуумных присосок для сборочных линий в разделе нет, хотя захватом называют и их.

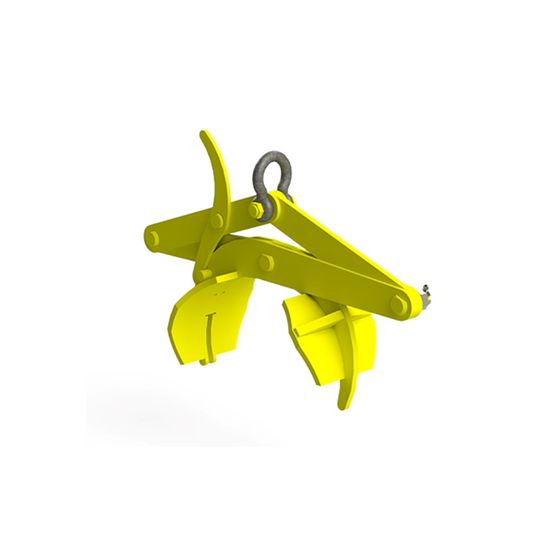

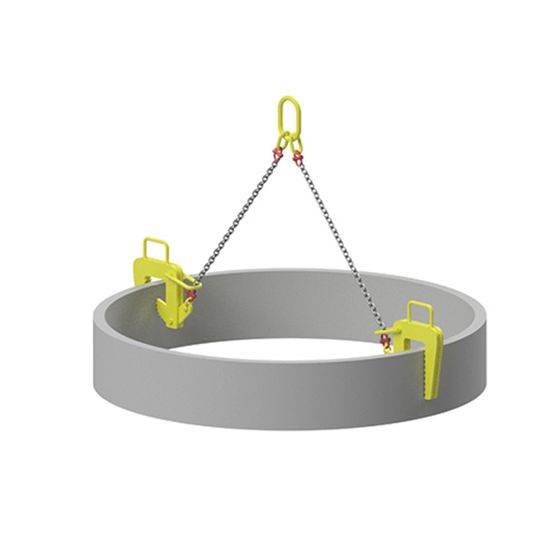

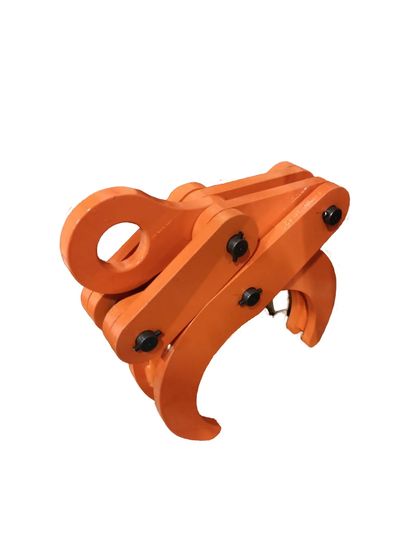

Позиции сгруппированы по форме груза, отрасль применения на деление не влияет. Перечень форм: лист, труба, барабан с кабелем, бочка, бордюрный камень, контейнер, балка, рельс, круглый прокат, армированное кольцо, баллон, лестничный марш, сэндвич-панель. Подбор идёт от формы, затем по массе.

Две цифры в маркировке: грузоподъёмность одного захвата и пары

Если в обозначении два числа, как у ZGLP-1,5/3,0, первое означает грузоподъёмность одного захвата, второе — пары. В карточке для этого стоит отдельная строка «грузоподъёмность для пары». Такие модели работают только парой.

В упаковке почти всегда одно изделие. Заказ одного ZGLP-2,0/4,0 даёт половину комплекта, поднять им ничего нельзя.

На одиночную маркировку правило не переносится. У горизонтальных захватов для балок ZGB число одно: 0,5, 1,5, 3,0 или 4,5, строки для пары в карточке нет. Это грузоподъёмность самой позиции, делить её пополам не требуется.

Диапазон толщины листа: нижняя и верхняя граница

У диапазона «10–80 мм» есть нижняя граница. Модели вроде CD на 8,0 т рассчитаны на лист от 10 до 80 мм. Лист 5 мм в них не зажмётся: зажимной механизм не выйдет на рабочее усилие.

Модель на 5,0 т с диапазоном 0–45 мм удержит надёжно и тонкий листовой металл. Проверяют обе цифры, одной верхней недостаточно. Ширина зева по разделу от 14 до 220 мм, у моделей с раздвижными губками верхняя отметка доходит до 1000 мм.

Вертикальные и горизонтальные захваты: положение листа при подъёме

Тип назван по положению листа в подъёме; конструкция самого изделия в названии не отражена.

Зажим удерживает за счёт веса груза

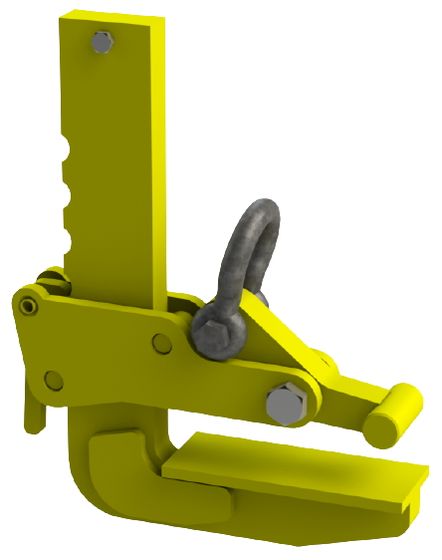

Клещевой и эксцентриковый зажим создаёт усилие натяжением стропа. Пока идёт подъём и груз висит, захват держит. При ослаблении натяжения зажим раскрывается.

Не допускается опускать груз на опору и продолжать травить строп. Транспортировка и перемещение заканчиваются там, где снимается нагрузка на зажим.

Температурный режим и грузоподъёмность скобы

Температурный режим у большинства позиций −20…+40 °C. Отдельные исполнения рассчитаны на −40…+40 °C. Для зимней площадки в Казахстане разница существенная.

Отдельно указана скоба: 0,75, 1,0, 1,5, 2,0, 3,25, 4,75, 6,5, 8,5 и 12 т. Это самостоятельное звено сборки со своим номиналом. Грузоподъёмность сборки определяется слабейшим звеном, паспортный тоннаж крана здесь не показатель.

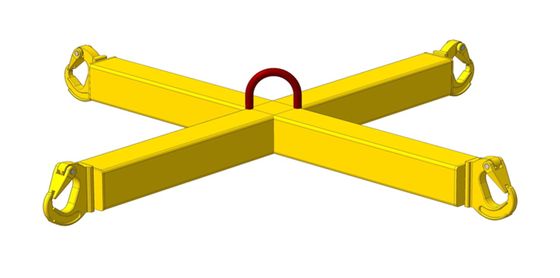

Траверса и зажим: распределение и удержание

Траверса — балка между крюком и грузом. Она разносит точки строповки, чтобы длинномер не сложился. Сама траверса ничего не удерживает: на её концах висят зажимы или стропы. Перемещать длинную заготовку одной точкой не допускается. Самая тяжёлая позиция раздела: автоматическая траверса под 40-футовый контейнер.

Что уточнить при заказе

Форму груза, его массу, толщину или диаметр в месте зажима и температуру на объекте.
