Стропы Захваты для контейнеров

Захваты для контейнеров различаются точкой крепления (верхние или нижние угловые фитинги) и способом подъёма: краном напрямую или через траверсу. Каждое приспособление рассчитано на свой вариант подвеса, применять его в другом варианте не допускается.

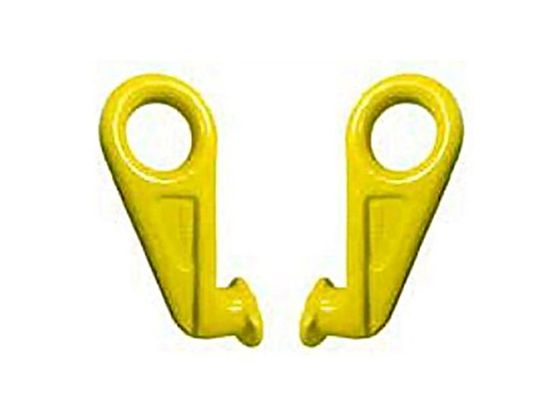

Петли не замыкаются, поэтому подходят и к верхнему, и к нижнему фитингу. По этому признаку именно их относят к универсальным захватам.

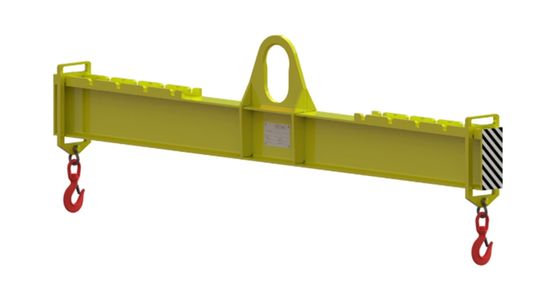

Отдельно в разделе стоит линейная балка TKР с переставными крюками на 1,0; 3,0 и 5,0 т. Это грузоподъёмное приспособление для длинномерных грузов. Морской контейнер им не поднимают.

Подъём за верхние и за нижние фитинги

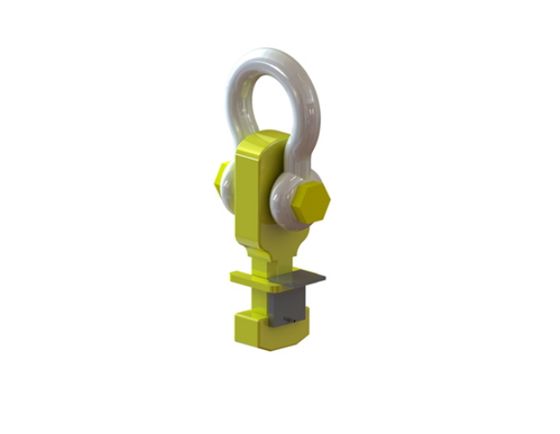

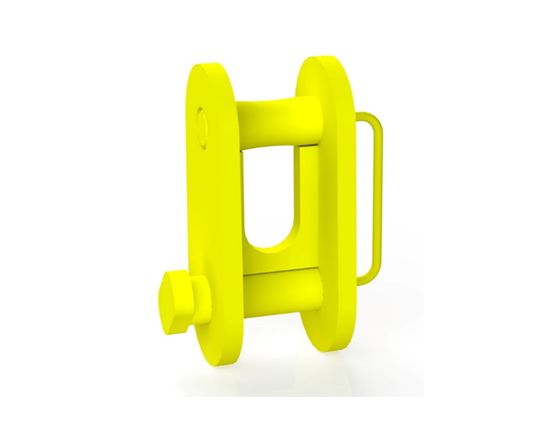

Захват для подъёма за верхние фитинги висит на четырёх ветвях, сходящихся к крюку. Нижний захват ставится под контейнер, и стропы от него идут вверх мимо стенок, поэтому здесь приходится считать углы.

Чем шире расходятся ветви от вертикали, тем большее усилие приходится на каждую. При угле 90° между ними натяжение примерно в полтора раза выше, чем при отвесном подвесе, при 120° — вдвое. Подъём 40-футового контейнера напрямую от крюка, без раздвижки точек подвеса («домиком»), загружает каждую ветвь вдвое сильнее расчёта.

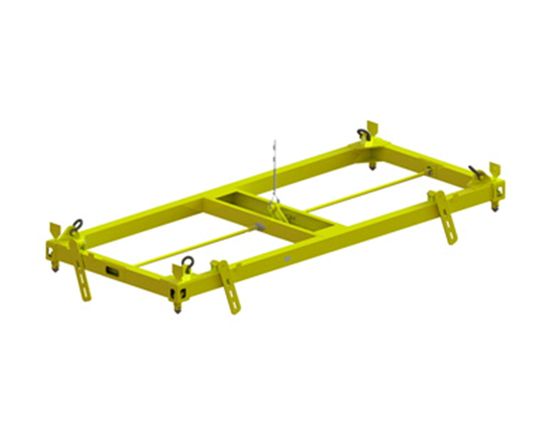

Поэтому нижние фитинги работают через траверсу: она раздвигает точки подвеса по ширине и возвращает подвес к вертикали. Ограничение задано геометрией подвеса, а не прочностью самого приспособления.

Комплектность захватов: левое и правое исполнения

Такелажный захват для контейнеров применяют только комплектом из четырёх, по числу угловых фитингов. Замки в этих изделиях наклонены, и набор собирают из левых и правых исполнений: правое в левый фитинг не входит.

Заказывать три захвата вместо четырёх не допускается. Груз, подвешенный за три точки, перекашивается, и вся нагрузка уходит на диагональ.

Комплект универсальных петель класса T8 рассчитан на 50,0 т, то есть 12,5 т на каждую из четырёх. Число на упаковке относится ко всему набору, а грузоподъёмность в расчёте считают по одной точке.

Длина рамы автоматической траверсы

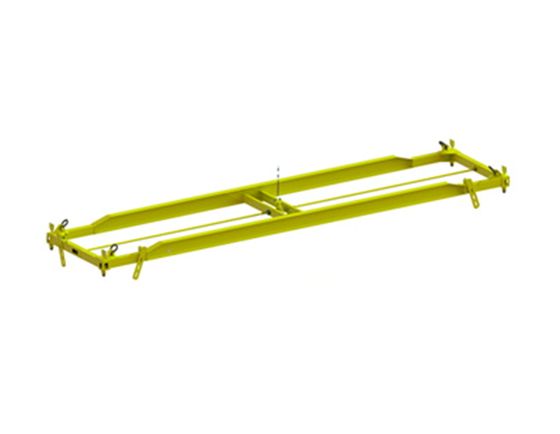

ТРКА-20-35,0 работает с 20-футовым контейнером, ТРКА-40-45,0 — с 40-футовым. Рама у них повторяет габарит груза: 6058 миллиметров под двадцать футов и 12 190 под сорок. Раздвинуть или укоротить её нельзя.

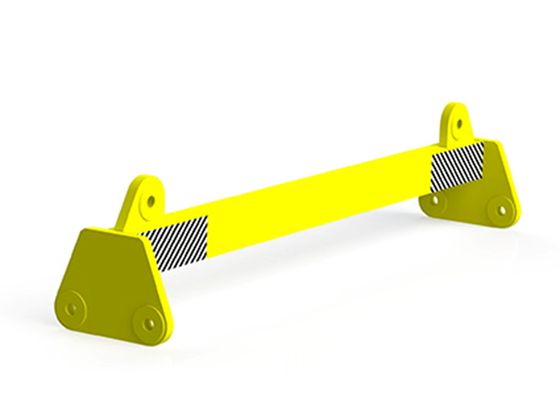

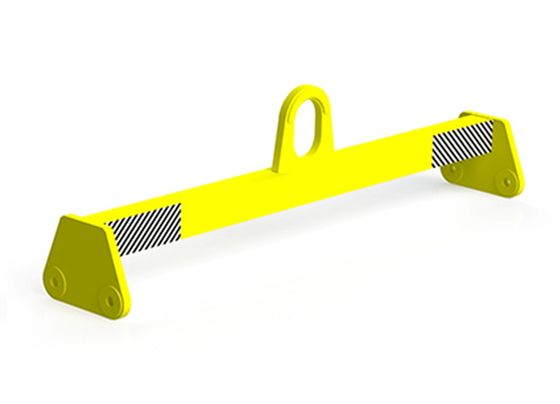

Универсальные исполнения TLKK 30 и TLKC 30 рассчитаны на оба типоразмера, но с меньшей грузоподъёмностью: 30 т против 35 и 45 у специализированных.

Если на площадке обрабатывают оба формата одной единицей техники, универсальное исполнение выбирают при максимальной массе брутто до тридцати тонн. При большей массе применяют две специализированные рамы: недогруз каждой ходки обходится дороже второй рамы.

Что не входит в поставку

У части позиций в комплектации прямо записано: стропы и концевые элементы не поставляются. Это существенная статья расходов: четырёхветвевой строп нужной длины и грузоподъёмности стоит соизмеримо с самим приспособлением.

Там, где скобы идут в комплекте, у них свой номинал: 17,0 т в одном исполнении и 25,0 т в другом, по четыре в наборе. Скоба такелажная участвует в расчёте наравне со всем остальным, и заменять её похожей по виду скобой не допускается.

Различие между захватом, траверсой и спредером

• Захват создаёт точку крепления на грузе. Сам по себе он не раздвигает точки подвеса и не держит без стропа.
• Траверса раздвигает точки подвеса и выпрямляет ветви. Груз на ней висит на захватах или замках.
• Автоматический спредер совмещает оба: замки садятся в фитинги без участия человека наверху.

Подъём контейнеров ручным исполнением требует, чтобы стропальщик поднялся наверх и завёл замки руками. На штабеле в два-три яруса это отдельная операция со своими требованиями к доступу, и в расчёт времени на перемещение её обычно не закладывают.

Что уточнить при заказе

Длину контейнера в футах, максимальную массу брутто, за какие фитинги планируется крепление и чем контейнер поднимают сейчас.
