Захваты торцевые для труб

Захваты торцевые применяют для подъёма трубы или пакета проката за торцы. Работают они только в паре, поэтому грузоподъёмность в обозначении указана двумя числами: на одну единицу и на пару.

Дробь в названии содержит две грузоподъёмности. ZT-1 5,0/10,0 означает 5 тонн на одну единицу и 10 тонн на пару. Если прочитать второе число как грузоподъёмность одной единицы, оснастка окажется перегружена ровно вдвое.

В разделе две системы записи. У серий ZT грузоподъёмность указана через дробь, у TOR TPH прямо в скобках, и там стоит уже итог: «г/п на пару 8,0 т». Позиции разных серий сравнивают только после приведения к одному знаменателю, по грузоподъёмности на единицу или на пару.

Работа в паре

Вся линейка рассчитана на работу в паре. Груз удерживается тем, что две единицы упираются в него с противоположных торцов, а прижим создаёт вес самого груза через траверсу. Один захват торцевой груз не удержит: усилие зажима без второй единицы не возникает.

Правило, которое нарушают чаще прочих: чем шире расходятся ветви строп, тем меньше вертикальная составляющая и слабее прижим. Ветви разводят на угол, допускаемый паспортом оснастки, и не больше. Проскальзывание начинается сразу, без постепенного нарастания.

По той же причине торцевые захваты не применяют для груза с покатыми или скруглёнными торцами: губкам нужна плоская опорная площадка.

Ширина зева: толщина зажимаемого материала

В характеристиках указана ширина зева, по ряду от 14 до 70 мм. Число задаёт толщину того, что войдёт между губками: стенки, полки профиля, пакета. Диаметр трубы этим параметром не определяется, и подбирать по нему нельзя.

Зев проверяют по двум границам. Материал тоньше нижней границы губки не зажмут: деталь провалится. Толще верхней — не войдёт. У серии TOR TPH размеры зева идут ступенями 40, 50 и 70 мм, и толщина материала должна попадать в одну из ступеней.

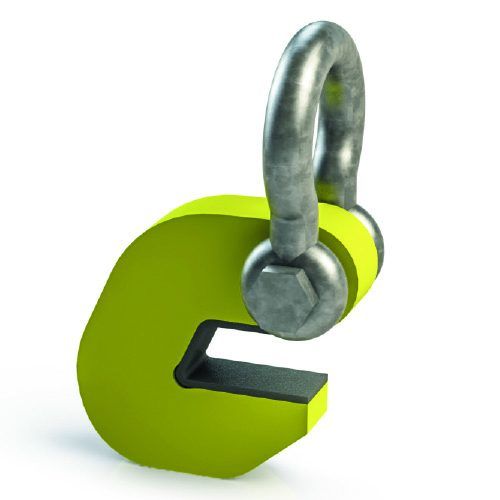

Исполнение ZT-10 с полиуретановой накладкой

Позиции ZT-10 выпускаются с полиуретановой накладкой на губках. Стальные губки под нагрузкой оставляют на металле вмятины и надрезы: на чёрном прокате это не имеет значения, на нержавейке, полированной или окрашенной поверхности — брак.

Накладка снижает и риск скольжения по гладкому металлу. Ограничения: полиуретан изнашивается и требует осмотра перед каждой сменой, а на горячем металле работать им не допускается.

Ряды грузоподъёмности по сериям

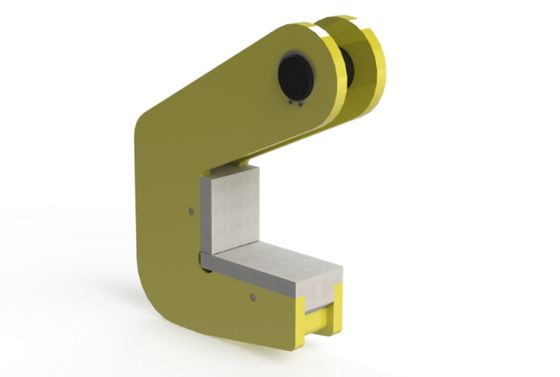

• ZT-1 — самый длинный ряд, от 0,75 до 10 т на единицу.

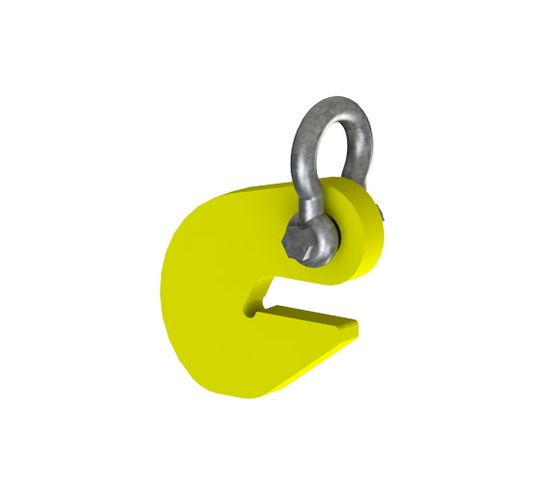

• ZT-3 — от 0,8 до 4,0 т, шаг мельче: 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0.
• ZT-10 — исполнение с накладкой, ступени 1,6 и 4,0 т.

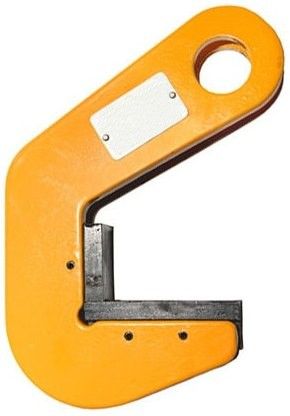

• TOR TPH — специализированное исполнение под трубу, паспорт сразу на пару.

Мелкий шаг ZT-3 полезен, когда масса груза близка к границе ступени: разница между 2,5 и 3,2 тонны определяет, нужен ли следующий типоразмер.

Что уточнить при заказе

Массу груза, толщину зажимаемой стенки в миллиметрах, форму торца и материал поверхности. Отдельно уточните, к чему относится паспортная цифра в предложении, к одной единице или к комплекту: с этим пунктом связана половина ошибок при подборе в этом разделе.
