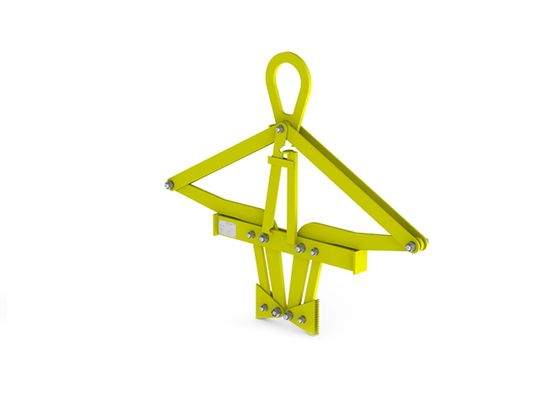

Захваты для барабанов, бухт и кабеля

В разделе четыре типа оснастки, и различаются они способом крепления груза. Захват для барабанов вертикального подъёма и захват для горизонтального подъёма рассчитаны на одну и ту же катушку, но удерживают её по-разному: оснастку одного типа применить для другой задачи нельзя.

Тоннаж в обозначении серий ZVB, ZTB и WRP

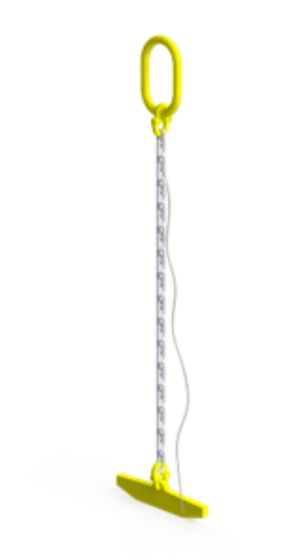

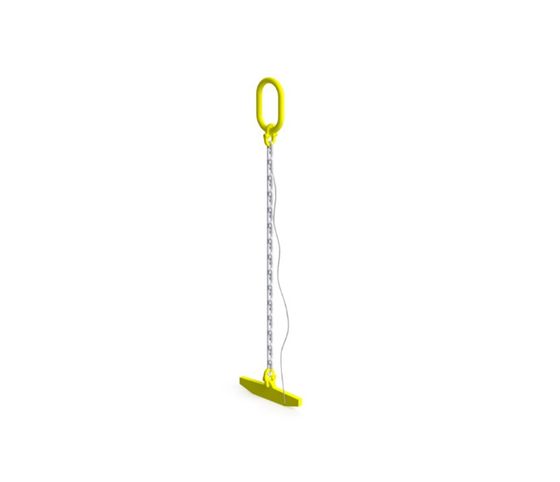

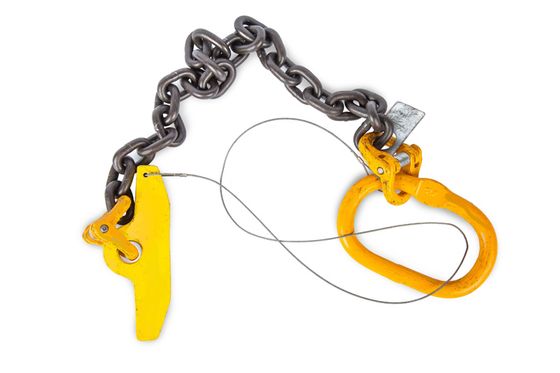

• ZVB: число относится к одному изделию и означает нагрузку на подъём. Ряд идёт ступенями от 1 до 15 т.

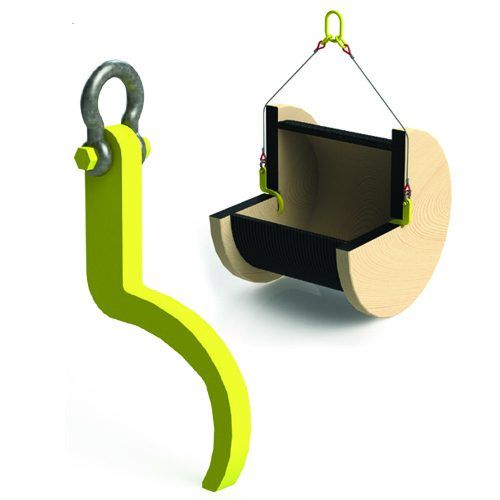

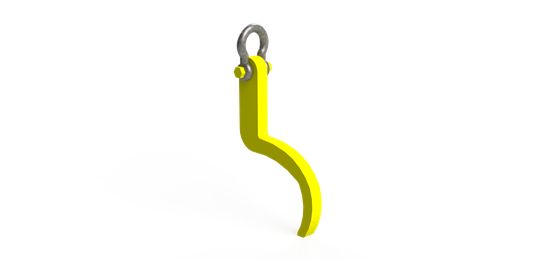

• ZTB: в названии стоит дробь. ZTB 5,5/11,0 т это 5500 кг на один захват и 11 000 кг на комплект из двух. В характеристиках это две строки: «Грузоподъёмность, кг» и «Грузоподъёмность для пары, кг».

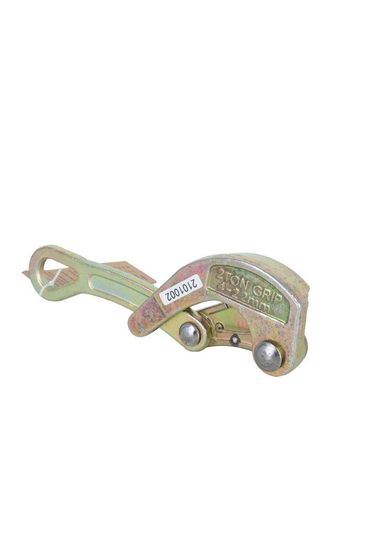

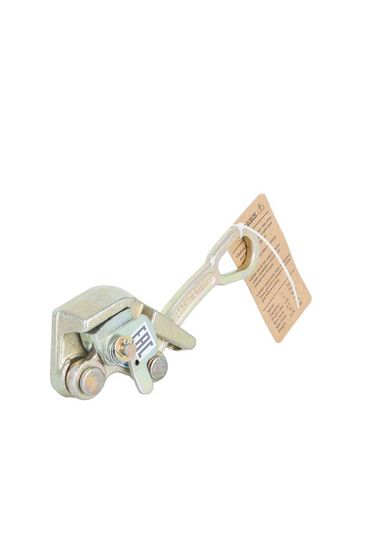

• WRP: единица и двойка обозначают усилие тяги вдоль провода; масса на крюке этим числом не задаётся.

Сравнивать эти числа между сериями не допускается. Восьмитонный ZVB и ZTB 5,5/11,0 стоят в одном разделе, но 8 т относятся к одному изделию, а 11 т достигаются только комплектом из двух, подвешенных на траверсе.

Диаметр в характеристиках ZVB, ZTB и WRP

«Отверстие барабана» у ZVB: 50, 60, 70, 75, 85, 110, 130 и 150 мм, плюс три диапазонных исполнения на 60–160, 70–180 и 80–220. Это втулка тары, в которую заходит штанга.

«Диаметр отверстий» у ZTB: 45, 72 и 80 мм. Этот параметр относится к узлу самого захвата. Рядом указана толщина стенки: 82, 105 и 110 мм. Щека катушки должна входить в этот размер, иначе зев на неё не сядет.

У WRP диаметр задан диапазоном с нижней границей: слишком тонкий провод губки обжимают не всей площадкой.

Комплектация стропом и скобой

У трёх позиций раздела в характеристиках указана цепь: 8×24, 10×30 и 13×39 мм. Остальные рассчитаны на стропы заказчика; стропы и подбор угла ветвей — отдельная статья расходов.

У ZTB отдельной строкой указана скоба СИ на 2,0; 3,25; 4,75 и 8,5 т. Через неё захват навешивают на строп, поэтому её номинал учитывают в расчёте наравне с номиналом самого захвата: несущую способность связки определяет наименьший из двух.

Что уточнить при заказе

Семнадцать позиций сделаны в России, две в Китае, документы приложены к семнадцати. При заказе укажите массу катушки, диаметр её осевого отверстия, толщину щеки и положение, в котором барабан будет подниматься.
