Захват для лестничных маршей

Захват для лестничных маршей применяют, когда кран устанавливает готовую железобетонную лестницу на опоры.

Захват работает как вилка. Плоские вилы С-образного профиля заводят под лестничный марш и подхватывают железобетонную плиту снизу; ничего не обжимается и не затягивается. Сам захват навешивают на четырёхветвевой цепной строп. Строп в раздел не входит: приспособление для подъёма и перемещения поставляется отдельно от подвеса.

С этим связана типовая ошибка комплектации. Ветви равной длины поставят плиту горизонтально. Проектный угол наклона задают разной длиной ветвей, поэтому нужны укорачивающие крюки; без них конструкцию заводят на опоры ломами вручную.

Номер в обозначении серии LM: размеры вил

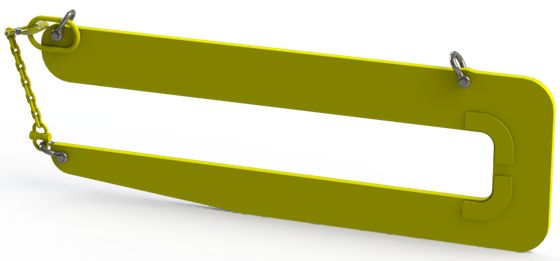

Позиции серии LM подписаны так: «г/п 1,5 т, №1», «№2», «№3», «№4». Тоннаж одинаковый, номера разные, и под ними стоят разные размеры: 1050×190, 1080×160, 1130×190, 1200×250, 1260×190, 1260×240, 1260×260, 1360×270, 1375×240 и 1390×240 мм. Первое число длина, второе толщина. Заказ «LM на полторы тонны» без номера модель не определяет.

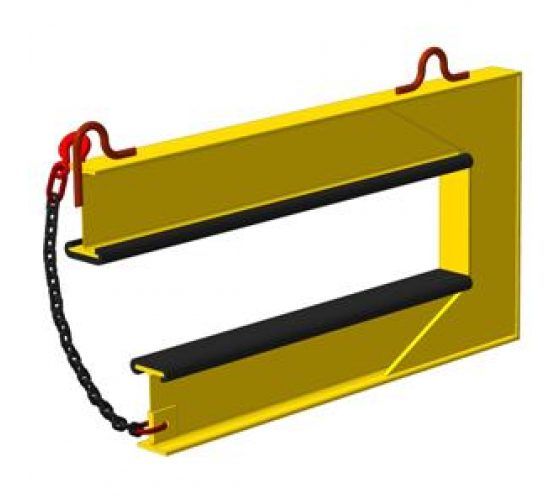

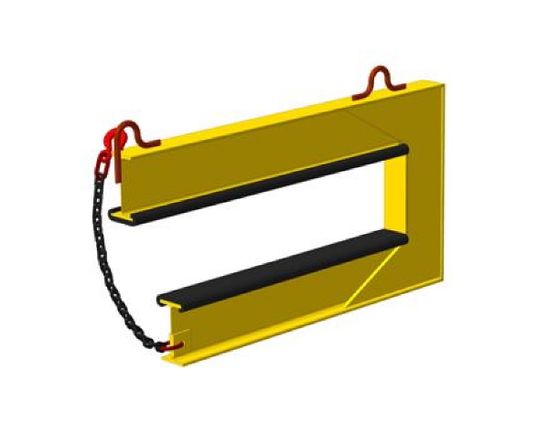

У серии ЗЛМ в скобках стоит ширина марша: 820, 1050, 1105, 1200 и 1500 мм.

Зев моделей ЗЛМ и толщина плиты

Зев у моделей ЗЛМ — 220 мм. Толщина плиты в разделе доходит до 270 мм. Изделие толщиной 240 и 270 мм в такой зев не входит; запас по зеву здесь не предусмотрен, нужен свой типоразмер.

Фронт марша и грузоподъёмность

Фронт и грузоподъёмность между собой не связаны: самая длинная вилка раздела рассчитана на тонну, а короткая на 820 мм держит две. Оба числа выбирают из проекта отдельно. Ряд грузоподъёмности идёт мелким шагом: 1,0; 1,3; 1,5; 1,6; 2,0; 2,5 и 3,2 т. Запас под массу изделия поэтому набирают следующей ступенью ряда, без приблизительной оценки.

Длина вил повторяет фронт лестничной конструкции. Короткие не подхватят её целиком, длинные упрутся и не дадут установить плиту вплотную к стене.

Что уточнить при заказе

Номер модели для серии LM или фронт марша для ЗЛМ, толщину плиты (зев 220 мм), массу конструкции по проекту и наличие укорачивающих крюков на стропе.
