Захваты для бордюрного камня

Захваты для бордюрного камня применяют при укладке: клещи сводят на изделии, и оно переносится в ряд без строповки. В разделе собраны ручные исполнения и исполнения под крюк техники.

Первый параметр подбора для такой оснастки: ширина зева, грузоподъёмность стоит вторым. Клещи удерживают бордюрный камень трением щёк, поэтому щёки должны сойтись точно на его толщине. Если они не сойдутся, изделие выпадет; если упрутся раньше, обжима не будет.

Ширина зева: хват за боковые грани и за торцы

В характеристиках зев записан диапазоном: 0–180, 50–150, 50–200, 0–300, 0–400 и отдельно 500–1000 мм. Последняя группа отличается назначением.

Длина бордюра больше его толщины. Диапазон в полтора-два десятка сантиметров рассчитан на боковые грани, диапазон в полметра и больше рассчитан на торцы, то есть на длину изделия.

• Хват за боковые грани оставляет торцы свободными, и бордюр садится вплотную к уже уложенному.
• При хвате за торцы вплотную поставить нельзя: щёки занимают место в шве. Зато такой захват переносит сразу связку изделий.

Есть позиция, у которой зев записан одним числом: 600 мм. Такой захват рассчитан на одну длину изделия, бордюр другой длины в него не входит.

Расшифровка обозначения: грузоподъёмность в индексе

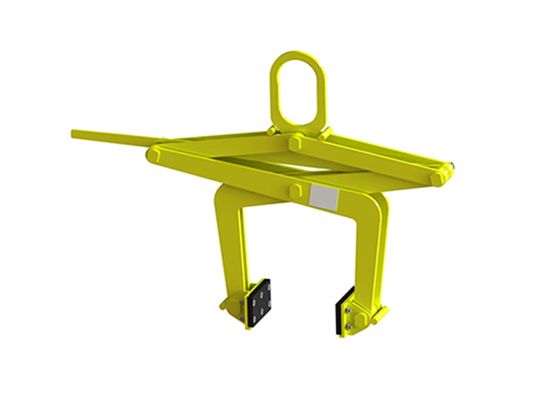

• ZBK-0,4 — четыреста килограммов, ZBK-1,3 — тысяча триста.

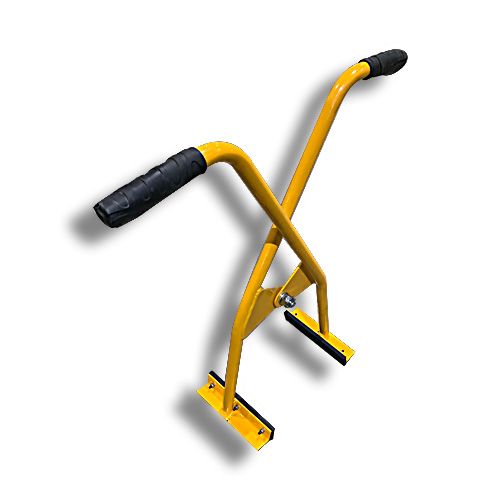

• ZRB-0,05 и ZRB-0,1 — полцентнера и центнер.

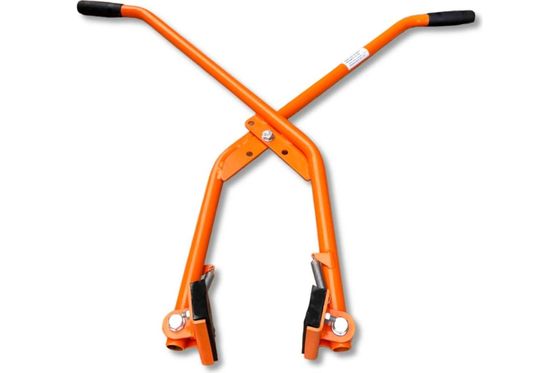

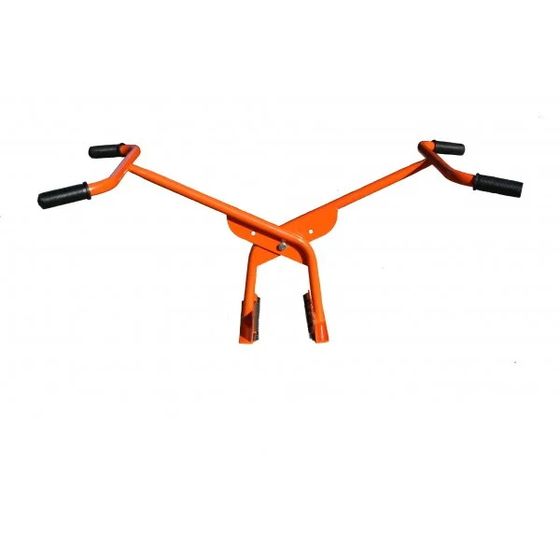

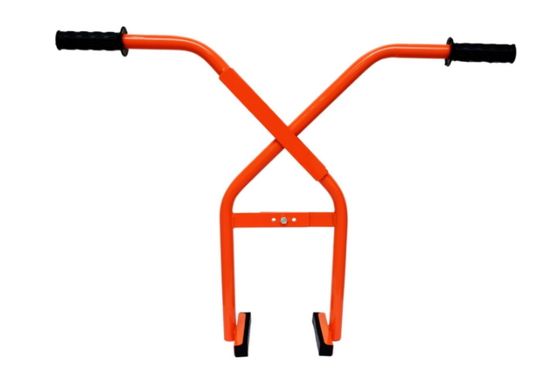

• ЗТ подписаны словом «ручной», с ними работают вдвоём.

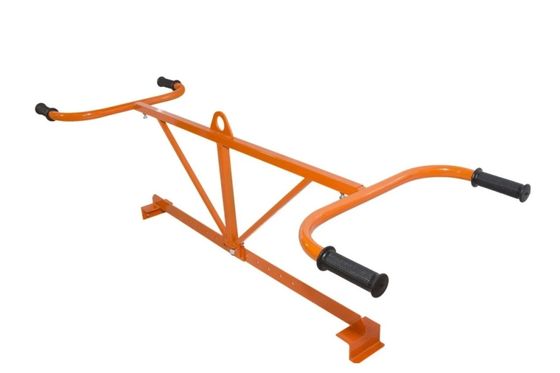

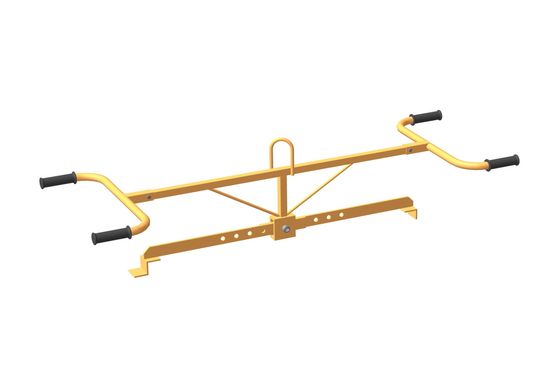

• ЗПТ и ЗПЛ названы продольными: зажим идёт вдоль изделия.

Тринадцать центнеров вдвоём не переносят, поэтому старшие номиналы рассчитаны на крюк техники, а ручная линейка заканчивается в районе полутора центнеров.

Ручное, тандемное и крановое исполнение

Тандемом в отрасли называют исполнение под двоих рабочих: перемещение идёт на длину плеча, без строповки и без сигнальщика. На дорожном строительстве это ускоряет укладку, но темп по-прежнему задаёт человек.

Температурный режим: −20…+40 и −40…+40 °C

Температурный режим указан в карточке двумя вариантами: −20…+40 и −40…+40 °C. Внешне позиции этих групп не различаются.

Для зимней укладки в северных областях подходит только вторая группа. Режим проверяют по строке в характеристиках до заказа.

Резиновые накладки: размеры и замена

Накладки идут двух размеров: 200×50×20 и 250×50×20 мм. Резина добавляет трение и защищает лицевую грань от скола. Изнашивается она раньше остальной оснастки, поэтому размер указан в характеристиках: по нему подбирают замену.

Ограничения при подъёме

Усилие прижима создаёт вес самого груза: чем тяжелее изделие, тем сильнее сходятся щёки. Отсюда два ограничения.

Тяга вбок не допускается. При наклонной тяге вертикальная составляющая падает, прижим слабеет, и подъём срывается тем легче, чем дальше груз отклонился от вертикали.

Пыль после алмазной резки работает как смазка. Свежий рез обметают. Мокрое после дождя изделие держится заметно хуже сухого, а наплыв раствора или скол на ребре сажают камень в клещах косо: на подъёме он выходит из хвата.

Что уточнить при заказе

Для подбора назовите толщину и длину изделия, его массу, способ подъёма (вручную или на крюке техники) и работу зимой.
