Захваты для сэндвич-панелей

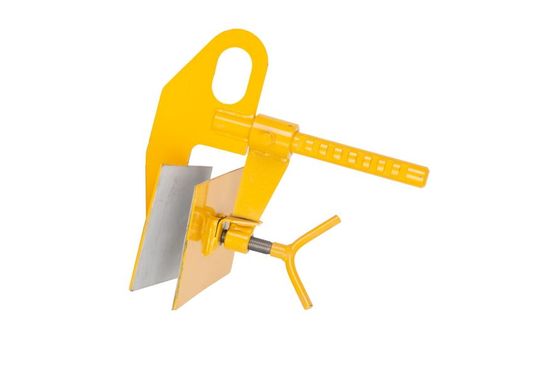

Захваты для сэндвич-панелей применяют при монтаже: струбцинные зажимы садятся губками на кромку листа и удерживают его прижимом. Модели в разделе различаются толщиной панели, под которую рассчитаны, и допустимой нагрузкой на один зажим.

Расшифровка обозначения ZSPG

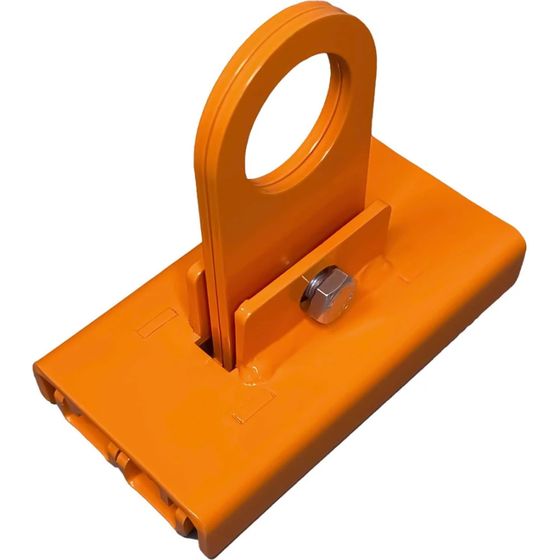

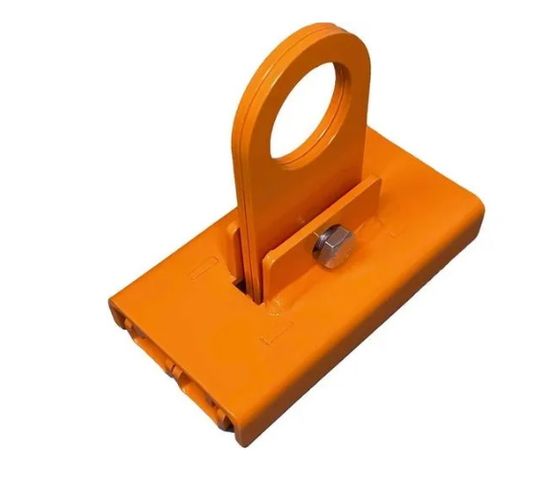

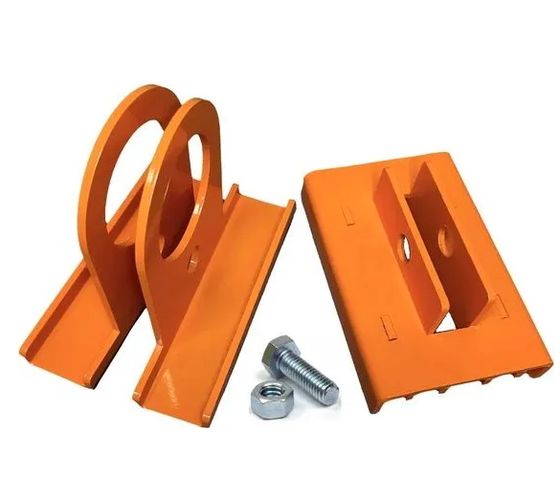

Число в индексе ZSPG обозначает толщину панели в миллиметрах. ЗСП-100 рассчитан на стену в сто миллиметров, и его собственная нагрузка с этой цифрой не связана.

Удерживают эти зажимы 200, 250 или 300 кг, и с цифрой в названии нагрузка не связана: две модели под разную толщину стены могут стоять на одной ступени по массе.

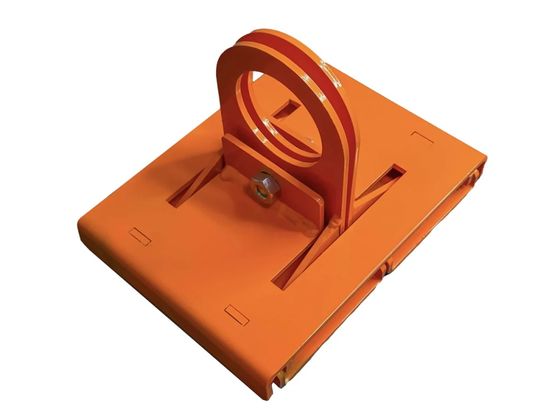

Несоответствие толщины приводит к отказу в обе стороны. Под панель 120 мм струбцина ЗСП-80 не сомкнётся. Под панель 80 мм ЗСП-200 сомкнётся, но губки упрутся друг в друга раньше, чем прижмут лист.

Нагрузка на один зажим и на пару

В карточке указаны две строки: «Грузоподъемность, кг» и «Грузоподъемность пары захватов, кг». Вторая ровно вдвое больше первой.

Панель длиной три метра одним зажимом не поднимают: она провернётся и пойдёт торцом вниз. Комплект заказывают парный, а расчёт ведут по первой строке, умноженной на два.

Диапазон раскрытия зева

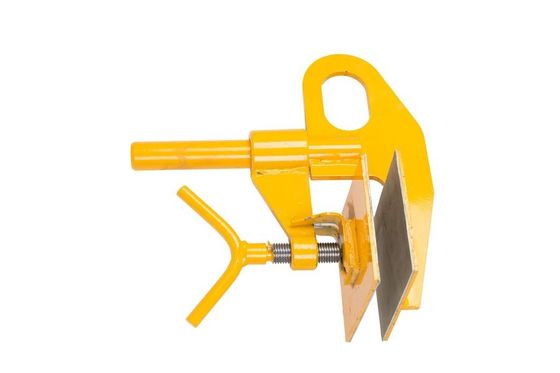

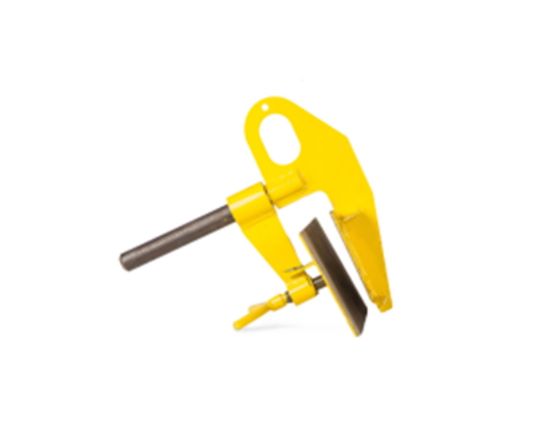

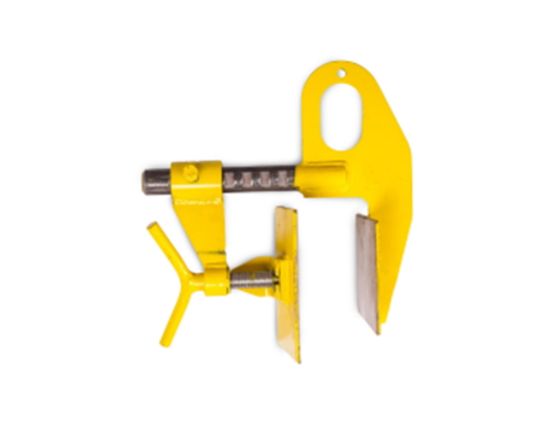

У серии с подвижной струбциной просвет указан диапазоном: 22–210, 25–210, 25–280 и 61–261 мм. Нижняя граница ограничивает так же жёстко, как верхняя.

Зажим с нижней границей 61 мм не удержит лист 50 мм: губки сойдутся до касания и упрутся друг в друга. Для тонкой стены подходит модель, у которой диапазон начинается с двадцати двух.

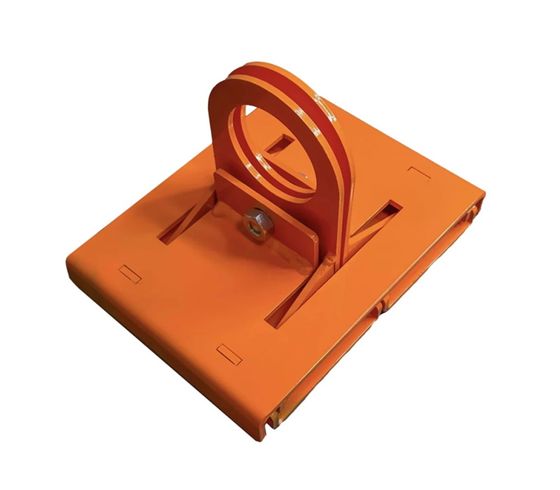

Универсальное исполнение ЗСПУ-100-150 закрывает диапазон 100–150 мм одним инструментом. На объекте, где идут два типоразмера стены подряд, это упрощает комплектацию.

Захваты для стеновых и кровельных панелей

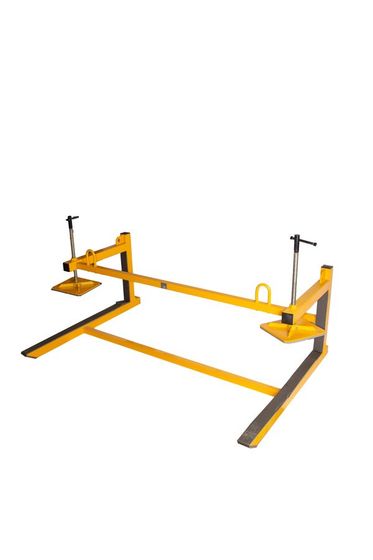

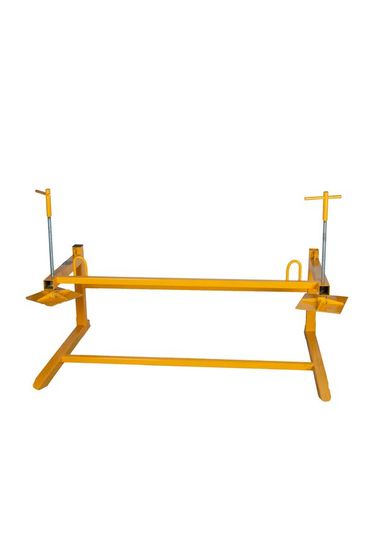

Стеновую панель поднимают вертикально: два зажима на верхнюю кромку, крюк крана сверху. Кровельную панель поднимают плашмя, для неё в разделе предусмотрена траверса ТГ-СПК с балкой 1126 и 1810 мм. Зажимы на ней разнесены по длине, поэтому лист не складывается пополам под собственной массой.

К траверсе отдельно поставляется комплект сменных пластин. Прижимные накладки относятся к расходникам: резина стирается о профиль, стёртая губка перестаёт держать трением и оставляет след на окрашенном листе.

Температурный режим

Температурный режим этой оснастки: от −20 до +40 °C. Зимний монтаж на открытой площадке регулярно выходит за нижнюю границу.

Зажим держит трением, а трение обеспечивает резиновая накладка. На сильном морозе резина твердеет, и сцепление с окрашенным металлом падает как раз тогда, когда лист скользкий от изморози.

Монтаж сэндвич-панелей зимой допускается, но парный комплект и запас губок в такую погоду необходимы.

Отличие от вакуумных присосок и строп

Вакуумная присоска удерживает лист за плоскость и требует привода с контролем разрежения. Текстильная петля подходит для мелкого формата и не даёт точного позиционирования при укладке. В разделе собран третий вариант: механический зажим, удерживающий кромку прижимом.

Он позволяет перемещать панели и на весу, и вручную по площадке; риск повреждения поверхности зависит от состояния губок, не от массы листа.

Что уточнить при заказе

Толщину и длину листа, тип панели, массу самого крупного элемента и температуру на площадке.
