Захваты клещевые для баллонов

Клещевой захват линейки ZBB предназначен для крупного цилиндрического груза: бочки, бухты, рулона стали, трубы большого диаметра. Газовый баллон обычного размера такими клещами не удерживается: его диаметр меньше минимального раскрытия.

Подбор ведут по раскрытию клещей, грузоподъёмность проверяют вторым шагом. В линейке ZBB два диапазона раскрытия, 400–680 и 930–1420 мм, и промежуток между ними не перекрыт: для цилиндра поперечником восемьсот миллиметров подходящего типоразмера нет.

Цилиндр поперечником меньше четырёхсот миллиметров не удерживает ни одно исполнение.

Измеряют фактический поперечник в месте смыкания щёк, с учётом обручей, наплывов сварки, остатков обвязки и намёрзшего льда. Паспортный размер изделия для подбора не подходит.

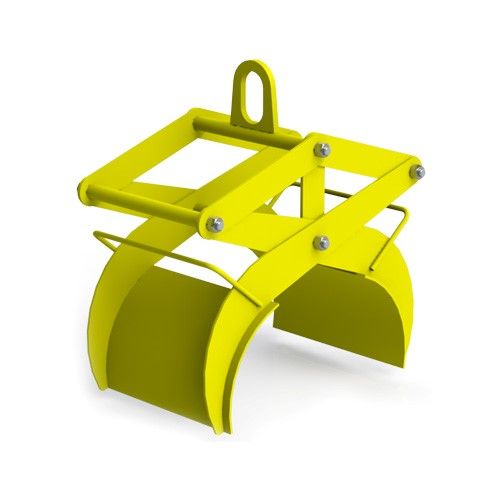

Грузоподъёмность указана в индексе модели: ZBB 0,3 рассчитан на 300 кг, ZBB 0,6 — на 600 кг.

Усилие зажима зависит от массы груза

Клещевой захват — рычажная система вида ножниц. Стропы натягиваются, тяги сводят рычаги, свободные концы с губками обжимают груз. Отдельного привода нет: усилие сжатия задаёт масса поднятого.

Из этого следует ограничение снизу. Порожняя тара весом в пару десятков килограммов создаёт на трёхсоткилограммовых клещах сжатие в разы меньше расчётного. Захват при этом смыкается и внешне выглядит рабочим. Поднимать пустую бочку такими клещами не допускается; запас по грузоподъёмности надёжность удержания не повышает.

Фрикционное удержание и состояние поверхности

Опорный клещевой захват охватывает груз или его выступающую часть. Фрикционный сжимает стенку и держится трением губок о неё. На гладком цилиндре применим только фрикционный способ: у бочки или рулона нет выступающей части для опоры.

Промасленная, обмёрзшая или свежеокрашенная стенка это трение снимает. Паспортное усилие рассчитано на сухую и чистую поверхность, поэтому на загрязнённой стенке номинальная грузоподъёмность не действует.

Подъём в горизонтальном положении

Вертикально стоящий цилиндр захватывают одним изделием за середину. Подъём в горизонтальном положении — отдельная задача: центр тяжести смещается относительно точки подвеса, и клещи разворачивает. Для такого подъёма применяют противовес либо пару захватов на общей траверсе.

Траверса в этой схеме только разносит две точки подвеса, груз удерживают сами захваты.

Габариты корпуса и доступ к грузу

Ширина корпуса по линейке 440 и 930 мм: столько места клещи занимают над грузом и по сторонам от него. Бочка в плотном штабеле или сосуд в клети недоступны по геометрии независимо от тоннажа, клещам некуда зайти.

Высота обоих исполнений 120 мм. Хранить такие захваты удобнее подвешенными: при укладке в штабель рычаги перекрывают друг друга.

Что уточнить при заказе

Поперечник груза в месте зажима, его вес, положение при подъёме (стоя или лёжа), состояние боковой поверхности. Про состояние поверхности уточняют реже всего, хотя именно оно отсекает больше вариантов, чем остальные три параметра.
