Захваты для армированных колец

Захваты серии ZKK предназначены для подъёма краном железобетонных колец колодцев за стенку и подачи их в траншею.

Бетонное кольцо колодца поднимают за три точки, разнесённые по окружности на равном расстоянии: нагрузка распределяется по стенке, изделие идёт горизонтально. Армированное кольцо допускается поднимать за две точки. На этом допущении построена вся линейка ZKK, поэтому слово «армированных» в названии является условием применения.

Расшифровка обозначения ZKK

В обозначении два числа. Первое указывает число ветвей стропа, второе — грузоподъёмность в тоннах.

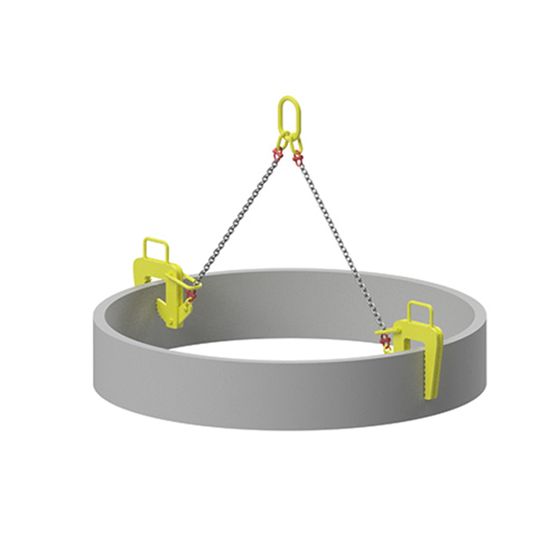

• ZKK-2 — под двухветвевой цепной строп, ряд 1,0; 1,5 и 2,0 т.

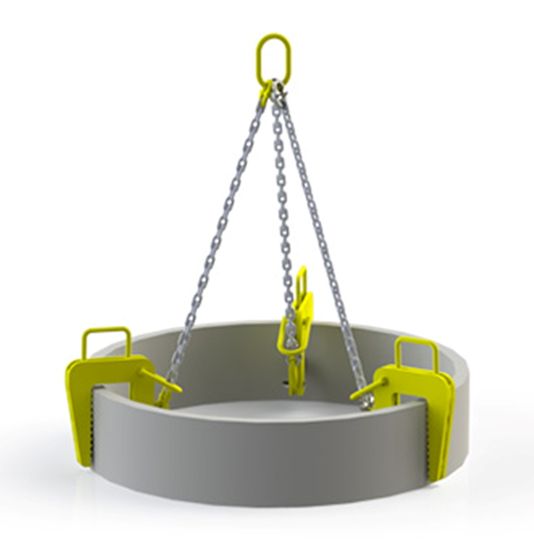

• ZKK-3 — под трёхветвевой, ряд 1,5; 2,0 и 3,0 т.

Верхняя граница у исполнений разная: двухветвевой комплект рассчитан максимум на две тонны, трёхветвевой доходит до трёх. Груз тяжелее двух тонн поднимают за три точки независимо от арматуры в стенке.

Диапазон толщины стенки

Три интервала: 35–105, 40–120 и 40–130 мм. Стенку тоньше тридцати пяти миллиметров эксцентрик не зажмёт: ему не хватит хода.

Толщину измеряют на месте штангенциркулем по фактическому изделию. Марка изделия задаёт номинал, фактический размер зависит от формы. Отклонение в пять миллиметров определяет, попадает ли стенка в интервал.

Диапазон диаметра

От 700 до 2500 мм. Это единственная характеристика, которая не меняется вместе с грузоподъёмностью: и тонная модель, и трёхтонная рассчитаны на один и тот же типоразмер.

Малые кольца, лотки и плиты в эти границы не попадают. Оснастку под них подбирают отдельно: меньшего типоразмера в линейке ZKK нет.

Принцип удержания: прижим весом груза

Рабочий орган — подвижная лапка-эксцентрик. Она прижимает стенку к опорной лапе, усилие создаёт вес самого груза через натянутые ветви стропа. Пока идёт подъём, прижим растёт. При ослаблении натяжения лапка отходит.

При посадке в колодец натяжение ветвей пропадает, и захват перестаёт удерживать груз. Все три лапки отпускают одновременно; до полной посадки работы под грузом не допускаются.

Длина ветви стропа и сила прижима

Захват для армированных колец работает в паре с цепным стропом: 2СЦ под двухветвевое исполнение, 3СЦ под трёхветвевое. Длина ветви задаёт угол между ветвями, а угол определяет вертикальную составляющую, которой лапка прижимает бетон.

Короткий строп увеличивает угол между ветвями и ослабляет прижим. Это второй параметр, который проверяют до заказа, сразу после толщины стенки.

Что уточнить при заказе

Наружный диаметр изделия, фактическую толщину стенки, массу изделия и число ветвей стропа, который уже есть на объекте.
