Захваты для рельс

Рельс поднимают горизонтально. Захват удерживает его одновременно за головку и за подошву. Профиль несимметричный: центр тяжести смещён вниз, зацепление проще выполнить сверху. Оснастка, удерживающая рельс только за головку, допускает его проворот вокруг точки подвеса: на весу это выглядит как резкий заваливающийся рывок.

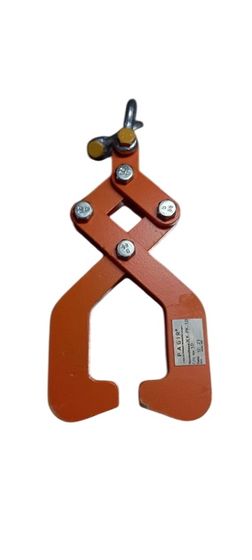

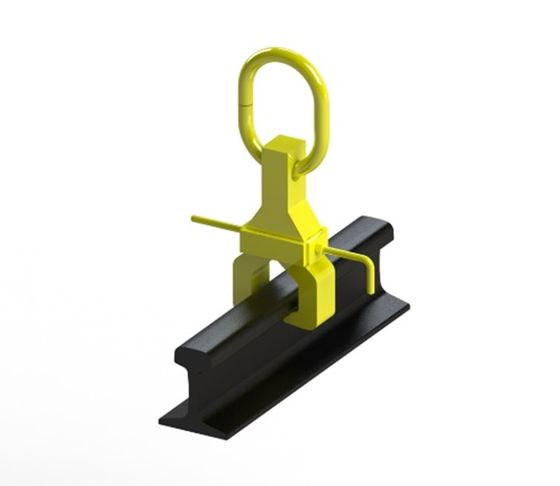

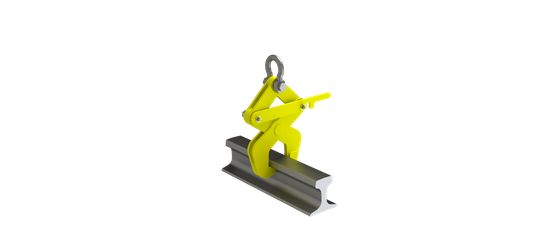

Поэтому применяют клещевую конструкцию: губки обхватывают профиль с двух сторон, фиксатор удерживает их раскрытыми, пока приспособление надевают, и не даёт им разойтись под нагрузкой.

Грузоподъёмность в маркировке: на одно изделие и на пару

У клещевого исполнения предусмотрена отдельная строка «грузоподъёмность пары». У остальных моделей такой строки нет, и число в маркировке читается как номинал одного изделия.

Число точек подвеса при подъёме плети

Стандартная плеть по сортаменту — 25 метров, в старых укладках встречается 12,5. При подъёме за одну точку такая полоса провисает и скручивается: жёсткости профиля на изгиб в вертикальной плоскости достаточно, на кручение нет.

Работают минимум двумя захватами на двухветвевом стропе. Для рельсошпальной решётки требуются четыре клещевых приспособления и рамная траверса, которая распределяет точки подвеса по углам.

Ветви должны идти почти отвесно. Отклонение от вертикали переводит часть усилия в горизонтальную составляющую, и та стремится разжать губки, то есть работает против их удержания.

Скоба: отдельное звено с собственным номиналом

В характеристиках указана скоба СИ на 4,75 или 6,5 тонны. Она соединяет оснастку с подвесом и в цепочке считается самостоятельным звеном; запас прочности самого захвата она не характеризует.

Цепочка из крюка, стропа, скобы, клещей и рельса держит по слабейшему звену. Шеститонная деталь рядом с однотонными клещами ничего не добавляет. Замена её на площадке похожей по виду деталью может оказаться слабее всего остального, и тогда весь расчёт упирается в неё.

Температурный режим и работа при морозе ниже −20 °C

Температурный режим — от −20 до +40 °C. Путевые работы на этом не останавливаются: зимняя смена на перегоне идёт и при −25, и при −30.

За нижней границей паспорта сталь корпуса и губок теряет вязкость, а зазоры в шарнирах меняются. Формально это уже эксплуатация вне условий изготовителя со всеми последствиями для допуска работ. Зимние подъёмы планируют отдельно, исполнение для мороза уточняют до закупки.

Тип рельса и параметры для подбора

Зев рассчитан на определённый профиль: высота головки, ширина подошвы и толщина шейки у Р43, Р50 и Р65 разные. Оснастка, подобранная под один тип, на другом либо не сомкнётся, либо будет держать кромкой.

Для подбора назовите тип рельса, длину плети, число точек в схеме строповки и температуру на объекте.
