Захваты струбцинные

Струбцинный захват предназначен для подъёма листа или плиты краном: груз зажимается винтом, корпус навешивается на крюк. В разделе захваты различаются грузоподъёмностью, положением груза при подъёме (вертикальные ZSV и универсальные ZSU) и допустимой толщиной листа.

Толщина листа в этом разделе указана от нуля: 0–30, 0–35, 0–40, 0–50, 0–80 мм. У клещевых и эксцентриковых зажимов нижняя граница другая: встречаются диапазоны от 10 мм, и на тонком металле такие зажимы не выходят на рабочее усилие. Винтовая струбцина удерживает и жесть, и восьмидесятимиллиметровую плиту, потому что усилие прижима создаёт оператор на винте, масса груза на него не влияет.

Толщина листа у вертикальных ZSV и универсальных ZSU

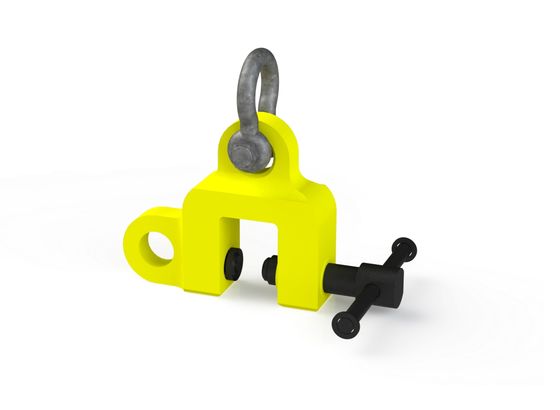

Слово «универсальный» в наименовании означает положение груза при подъёме. Диапазон толщин у ZSU ограничен сорока миллиметрами, и при переходе к 7,5 т этот предел не увеличивается.

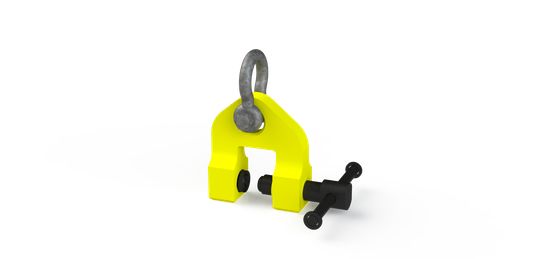

У ZSV на 5 и 7,5 т зев одинаковый. Различие между ними только в номинале, поэтому ради более толстого металла заказывать больший тоннаж нет смысла.

Принцип удержания: винтовой прижим

Клещевой зажим работает от нагрузки: пока груз висит, губки сведены; при ослаблении натяжения они разжимаются. Струбцинный захват устроен иначе. Оператор затягивает винт вручную, и это усилие сохраняется после того, как лист опущен на стеллаж или на подкладки.

Отсюда режим работы, недоступный клещевым зажимам: заготовку можно поставить на место, снять крюк, поправить положение и поднять снова, не переставляя зажим.

Недотянутый винт не добирает усилие от массы груза. Груз в пять тонн на слабо затянутом захвате сорвётся так же, как груз в пятьдесят килограммов.

Условия, снижающие надёжность зажима

• Окалина, краска, консервационная смазка. Трение рассчитано по чистому металлу. Прокат с завода часто поставляется в масле, поэтому место под губки протирают.
• Хрупкий или полированный груз. Винтовой прижим оставляет отпечаток. Под мрамор, стекло, окрашенную панель ставят накладки, увеличивающие площадь контакта.
• Косая тяга. Расчёт ведётся на вертикальное усилие; наклонный строп добавляет боковую составляющую, и лист выворачивается из губок.

Габариты корпуса и высота подъёма

Размеры корпуса в разделе от 211×225×410 до 408×440×345 мм. Корпус размещается между крюком и верхней кромкой листа и уменьшает полезную высоту подъёма.

На кране с большим ходом эта разница незаметна. При работе кран-балкой под низким перекрытием считают всю сборку: крюк, скоба, корпус, кромка. Для плиты длиной три метра, поднятой на ребре, к этому добавляется высота самого груза.

Грузоподъёмность скобы СИ

В характеристиках части позиций указана скоба СИ, и её грузоподъёмность записана отдельным числом: 1,5, 3,25, 6,5, 8,5 или 12 т. Грузоподъёмность сборки определяется по слабейшему элементу цепочки, независимо от номинала на шильдике зажима.

Изготовление у всей линейки российское, паспорт приложен к каждой позиции. Документ требуется при первом осмотре грузозахватных приспособлений: без него приспособление к работе не допускают.

Что уточнить при заказе

Для подбора укажите толщину металла в месте зажима, вес заготовки, её положение при подъёме и состояние поверхности.
