Захваты для грузов цилиндрической формы

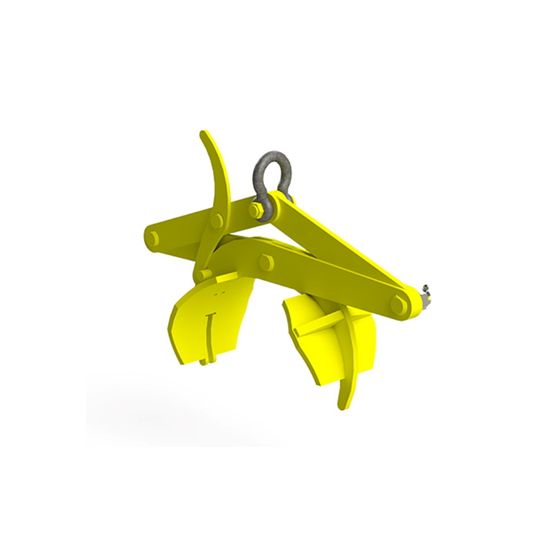

Захват ZKGCF удерживает трубу, вал или бревно за боковую поверхность: клещи охватывают цилиндр по окружности, и груз цилиндрической формы держится трением по стенке. За торец эта оснастка не крепится. Торцевая оснастка рассчитана на другие условия: требования к грузу у этих двух типов противоположные.

Раствор клещей и грузоподъёмность

Одному раствору соответствуют две ступени грузоподъёмности. И пятисоткилограммовая, и тонная модель работают в границах 65–200 мм. Поэтому сначала по диаметру находят строку таблицы, а грузоподъёмность выбирают уже внутри неё.

Нижняя граница раствора ограничивает выбор сильнее верхней. У самого мощного исполнения раствор начинается с двухсот миллиметров: трубу диаметром 150 мм оно не удержит при любой её массе, клещи не сомкнутся до рабочего положения.

Подвеска при парной и групповой работе

Одна единица работает без дополнительной оснастки. При парной и групповой работе способ подвески задан жёстко: траверса.

На двухветвевом стропе ветви идут под углом и тянут клещи внутрь. Рычаги перекашивает, и первым выходит из строя механизм самого приспособления, раньше груза.

Траверса разносит точки строповки так, что тяга на каждой единице остаётся вертикальной. Длинную трубу двумя точками на одном крюке не поднимают.

Положение цилиндра при переносе

Цилиндр фиксируется за боковые стенки и переносится горизонтально. Поставить трубу вертикально или снять её из вертикального положения нельзя: прижим создаётся весом, приложенным вниз по оси рычагов, а при повороте он исчезает.

Отсюда требование к высоте подъёма. Труба висит под крюком горизонтально, над ней размещается траверса со стропами. В низком пролёте этих полметра может не хватить.

Такелажная скоба СИ

Проушина садится на крюк крана не всегда: между ними ставят такелажную скобу. Ряд по разделу: 1,0; 2,0; 3,25; 4,75; 6,5 и 9,5 т. В комплект поставки скоба не входит.

На группу из четырёх единиц требуется четыре скобы и траверса. Их вносят в спецификацию сразу, до первой примерки на площадке.

При заказе уточняют диаметр в месте зажима, массу, длину груза и способ подвески.
