Захваты для опалубки

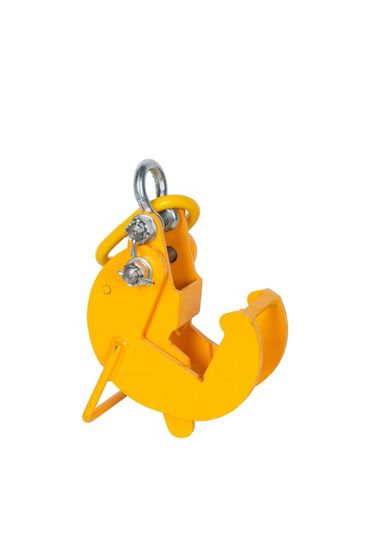

Крановый захват ZO удерживает опалубочный щит за раму: через это приспособление кран переставляет панель на крюке.

В характеристиках указаны три грузоподъёмности, и совпадают они редко. Первая относится к корпусу, вторая к соединительному звену, третья к скобе СИ, через которую приспособление навешивают на строп.

В прайсах изделие называют двояко: захват монтажный и крановый захват. Разница только в точке отсчёта составителя (операция или техника). В монолитном строительстве принято первое название, у поставщиков грузоподъёмной оснастки второе.

Грузоподъёмность сборки: наименьший из трёх номиналов

По разделу корпуса рассчитаны на 1,5 и 3 т, звенья на 1,6 и 3,2 т, скобы СИ на 2 и 3,25 т. Наименьшее число в любой сборке принадлежит захвату для опалубки, и именно оно ограничивает всю цепочку.

Число на бирке скобы всегда крупнее и грузоподъёмность сборки не отражает. Сборка держит столько, сколько держит слабое звено, независимо от надписи на самом заметном элементе.

Угол между ветвями стропа

Угол расхождения ветвей по паспорту ограничен шестьюдесятью градусами. Число предельное: за ним натяжение в каждой ветви растёт быстрее, чем прибавляется масса груза.

Угол задаёт длина ветви. Широкая сборная панель на коротких стропах выходит за предел сразу, ещё до подъёма. Расчёт выполняют на земле: ширина панели, длина ветвей и высота от щита до крюка.

Грузоподъёмность приспособления при этом не меняется. Меняется доля, которая остаётся на перемещение груза, и на ста двадцати градусах её почти нет.

Демонтаж щита: запрет ударной нагрузки

Паспорт прямо запрещает отрывать прикипевший к бетону опалубочный щит рывком крана. Причина арифметическая: ударная нагрузка не заложена ни в один из трёх номиналов и приходится целиком на фиксатор.

Захват для опалубки рассчитан на статическую нагрузку, строповка тоже. Панель, которая не отделилась, отжимают клином, и только после этого кран поднимает её. В этом отличие демонтажа опалубочной системы от монтажа: наверх щит идёт свободным, перед спуском его сначала освобождают.

Посадка захвата на профиль рамы

Крановый захват удерживает щит за профиль рамы. Прижимной выступ корпуса должен войти в канавку профиля целиком, и геометрия эта привязана к конкретной системе опалубки. Толщина пояса рамы и форма канавки у линеек щитов разные, поэтому захват от одной системы на другую подходит не всегда, при том что внешне разница почти не видна.

Второе, что мешает прижиму сесть: грязь. Наплыв раствора на выступе, налипший грунт, песок после ветра. Щит в такой посадке фиксируется по трению вместо канавки и при перемещении проворачивается в корпусе.

Монтажный захват осматривают перед каждой выдачей в работу, результат записывают в журнал такелажных средств. На строительной площадке это единственная процедура, которая выявляет разбитую ось и просевшую пружину прижима до отказа.

За один объект опалубка переставляется десятки раз, и на монолитном строительстве крановый захват работает чаще любой другой оснастки на площадке.

Что уточнить при заказе

Для подбора назовите систему опалубки и профиль её рамы, массу самой тяжёлой панели и длину ветвей стропа.
