Штыревые захваты (замки Смаля)

Под названием «штыревой захват» продают три разных товара: замок Смаля, захват для рулонов стали и захват за технологические отверстия. В этом разделе представлены замки Смаля.

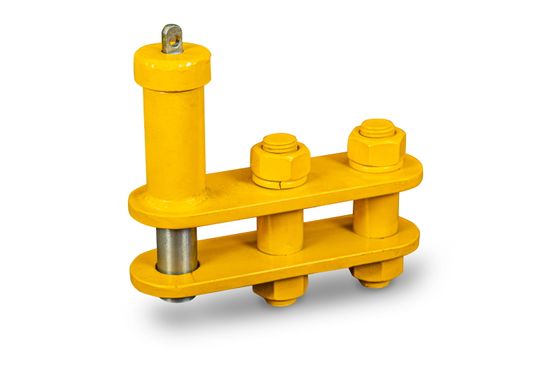

Замок устанавливают между ветвью стропа и монтажной петлёй железобетонного изделия. Петля входит в просвет между пластинами, поперёк неё вставляют палец, строповка закончена. Расстроповку выполняют снизу: шнуром выдёргивают палец, и ветвь сходит с петли.

Расстроповка без подъёма к изделию

Без такого замка для расстроповки на высоте рабочий поднимается к уложенной плите или ферме. Изделие уже стоит в проектном положении, точки крепления страховки наверху нет, а строп снять нужно.

Пока груз висит на стропе, палец заперт нагрузкой. Шнур допускается тянуть только после того, как изделие легло на опору и натяжение с ветвей снято. Самопроизвольная расстроповка под нагрузкой исключена конструкцией захвата.

Ширина между пластинами по типоразмерам ZS

Просвет увеличивается только до типоразмера 5,0. У замков от 5,0 до 10,0 ширина между пластинами одинаковая, 70 мм, а длина по центру болта продолжает расти: с 115 до 143 мм.

По грузоподъёмности верхние четыре типоразмера различаются вдвое, по посадочному месту не различаются. Десятитонный замок там, где достаточно пятитонного, не нужен: петля входит в тот же просвет.

Ошибка возможна в обе стороны. Петля толще просвета в замок не входит, и это выясняется на площадке, с грузом на крюке. Петля вдвое тоньше просвета в нём не фиксируется: захват встаёт с перекосом, а палец принимает нагрузку краем вместо середины.

Диаметр и вылет монтажной петли

До заказа измеряют диаметр прутка монтажной петли и её вылет над плоскостью. Пруток должен свободно проходить в просвет, вылет должен доставать до пальца: утопленная петля до него не дотягивается, и подъём начать невозможно.

Замок рассчитан на одну точку строповки. Плита с четырьмя петлями требует четырёх замков и четырёхветвевого стропа; при трёх замках плита перекашивается при подъёме.

Контроль износа при осмотре

Износ приходится на пару «штырь — отверстие», корпус служит дольше. Отверстие в пластинах разбивается в овал, штырь стирается по диаметру, и со временем он начинает выходить сам, без шнура. Люфт в этой паре проверяют рукой перед каждой сменой; проверки раз в квартал недостаточно.

Что уточнить при заказе

Массу изделия, число монтажных петель и диаметр прутка, из которого они согнуты.
