Захваты для балок

Захваты для балок этого раздела поднимают двутавр краном как груз, в горизонтальном положении. Под тем же названием встречается другое приспособление: балочный, он же струбцинный, для подвеса тали к перекрытию цеха. Его здесь нет, он вынесен в соседний раздел.

Различие в принципе работы. Первое приспособление зажимает полку двутавра клещами и удерживает её весом самого профиля: нагрузка направлена вниз, губки сжимаются. Второе затягивают винтом вручную. Груз оно не поднимает, а служит точкой подвеса на готовой двутавровой балке.

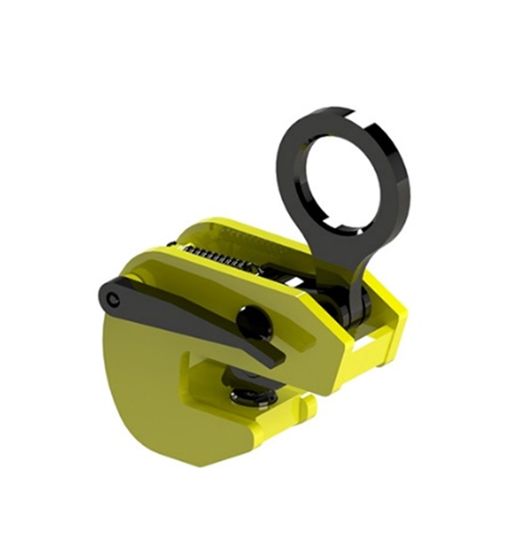

В разделе только горизонтальные захваты серии ZGB: 0,5, 1,5, 3,0 и 4,5 тонны.

Раскрытие губок и толщина полки в точке зажима

Диапазон раскрытия по разделу: 0–20, 0–30, 0–35 и 0–40 мм. Нижняя граница нулевая, тонкая полка балки клещами зажимается. Верхняя граница жёсткая, превышать её не допускается.

Толщина полки проката неодинакова по ширине. У профилей с уклоном внутренней грани она увеличивается от кромки к стенке, на широкой полке двутавра разница заметна. Сортамент указывает среднее значение. Губки зажимают полку балки там, где их установит стропальщик.

Измерьте толщину полки штангенциркулем именно в точке зажима. Полка профиля на пределе диапазона удерживается только кромкой губок вместо всей рабочей поверхности.

Тем же приспособлением поднимают швеллер, тавр и любой прокат с плоской полкой профиля подходящей толщины: название проката для губок значения не имеет.

Подъём длинномера на двух клещах с траверсой

Двутавр на одной точке подвеса раскачивается и разворачивается на весу, пока не найдёт равновесие. Точка подвеса почти никогда не совпадает с центром тяжести: у профиля с приваренными закладными или отверстиями он смещён, без измерения этого не определить.

Транспортировка длинномера идёт на двух клещах и траверсе. Траверса разносит точки подвеса и удерживает ветви вертикальными. Те же клещи на обычном двухветвевом стропе без траверсы нагружают полку двутавра не только вниз, но и вбок.

Габариты корпуса и высота подъёма с оснасткой

Габариты по разделу: от 136×83×232 мм до 249×123×457 мм. Старший типоразмер вдвое длиннее младшего при девятикратной разнице грузоподъёмности.

Оснастка располагается между крюком и грузом и добавляет к высоте подъёма почти полметра. В цехе с низким перекрытием эти сантиметры решают, пройдёт двутавровая балка над оборудованием или нет. Высоту подъёма рассчитывают вместе с оснасткой, а не только по крюку.

Температурный режим эксплуатации

Температурный режим у всех четырёх типоразмеров одинаков: от −20 до +40 °C. Исполнений на −40 в разделе нет, зимний монтаж на открытой площадке этим захватам не подходит.

Что уточнить при заказе

Для подбора укажите массу профиля, толщину полки в точке зажима, длину проката, свободную высоту под крюком и температуру на объекте.
