Захваты ножничный для фанеры

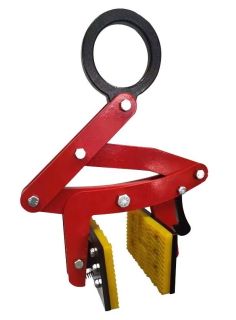

Захват ножничный TOR PC предназначен для подъёма фанеры и плитного материала: губки сходятся на кромке под весом самого листа. Зев 0–50 мм рассчитан на один лист, стопка в такой захват не подходит.

Различие между листом и пачкой принципиальное: в пачке верхний лист держится за нижний только трением, губки давят на крайние листы, и при первом покачивании средние листы смещаются вниз.

Ноль в нижней границе диапазона означает, что нижнего предела по толщине у этой схемы нет. Ограничение переносится на саму плиту: тонкий лист под шипованной накладкой мнётся и рвётся по шпону раньше, чем захват дойдёт до предела удержания.

Грузоподъёмность 300 кг и ограничение по толщине

Плитный материал, который помещается в пятидесятимиллиметровый зев, до трёх центнеров не весит. Подбор ограничивает толщина: тоннаж при таком зеве не выбирается.

Запас по массе в такой оснастке обеспечивает надёжность удержания, дополнительный груз в него не помещается. Считать, сколько ещё допускается положить, бессмысленно: класть некуда.

Обратное правило действует так же. Плита толще пятидесяти миллиметров не захватывается, сколько бы она ни весила. Пакет ДСП, склеенный щит, брус требуют другой оснастки.

Толщина и состояние кромки в месте хватки

Проверке подлежит узкая полоса в месте хватки, остальная площадь листа на удержание не влияет. Ступенька, наклеенная кромка, скол угла, разбухший от воды торец меняют толщину на считаные миллиметры, и губки садятся косо, опираясь одной точкой вместо площадки.

Поверхность в месте хватки должна быть чистой. Пыль от раскроя, наплыв клея, изморозь на холодном листе действуют как смазка там, где требуется трение.

Шипованные накладки и след на кромке

Гладкая ламинированная поверхность из-под ровных губок проскальзывает, поэтому прижимные планки делают с шипами. Обратная сторона надёжного удержания одна: отпечаток по кромке в зоне хватки.

Чистовую плиту под лак и мебельный щит лицевой стороной наружу таким захватом не перемещают. Допускается развернуть лист лицом внутрь, подложить жертвенную полосу той же толщины или перейти на мягкую строповку.

Положение листа при подъёме и ветровая нагрузка

Груз в такой оснастке всегда вертикальный, точка подвеса одна, и плита свободно разворачивается вокруг неё. На открытой площадке лист в полтора-три метра разворачивает ветром вокруг подвеса вместе с тем, кто его придерживает.

Оттяжку заводят с земли верёвкой, а не руками у самой кромки. Груз, поставленный на опору, выходит из ножничного зажима сам: удержание обеспечивается массой, и как только натяжение исчезло, губки расходятся.

Как читаются диапазоны толщины у соседних типов и почему зажим, работающий от нагрузки, не допускается опускать на подкладки под нагрузкой, разобрано в разделе захватов. Винтовые исполнения, которые держат независимо от массы груза, собраны в струбцинных.

Что уточнить при заказе

Толщину, формат и массу плиты, требования к лицевой поверхности и грузоподъёмное средство, которым поднимают.
