Захваты балочные

Балочный захват (зажим) служит точкой подвеса тали или лебёдки на готовой стальной балке. Он крепится на полке профиля винтом в одной точке, и груз на его проушине поднимается строго под этим местом. Перемещение груза вдоль пролёта выполняет тележка-каретка; зажим её не заменяет.

Ширина полки балки: от 75 до 320 мм

В характеристиках есть строка «Балка, мм», и по разделу она принимает четыре значения: 75–220, 75–230, 80–320 и 90–320 мм.

Нижняя граница отсекает мелкий прокат. У двутавра №10 ширина полки 55 мм, у №12 она 64 мм, у №14 достигает 73 мм. Ни один из них в такой зев не зажимается: подвижная губка не доходит до рабочего хода, и удержание не обеспечивается. Верхняя граница 320 мм покрывает даже колонные профили.

Измеряют ширину полки в месте установки изделия; номер балки для подбора не подходит. При одной высоте 200 мм полка профиля 20Б1 имеет ширину 100 мм, профиля 20Ш1 150 мм, профиля 20К1 200 мм. Номер один, зажимаемый размер отличается вдвое.

Струбцинный зажим для балки и струбцина для листа

Балочный зажим часто называют струбцинным: винт с рукоятью действует по принципу столярной струбцины. Изделия ZSV и ZSU из соседнего раздела захватывают листовой металл за кромку, балочный захват рассчитан на полку профиля. Для листа он не применяется.

Расчёт при подъёме балки и при подвесе на балку

Изделие одно, расчёт различается по задаче.

Во втором случае зажим становится частью несущей схемы здания. Двутавр перекрытия рассчитан на распределённую нагрузку, сосредоточенная сила в середине пролёта в проект не закладывалась. Перед подвесом тали на пятитонный захват проверяют несущую способность балки; паспорт захвата этого не заменяет.

Режим работы 1М и класс нагружения B1

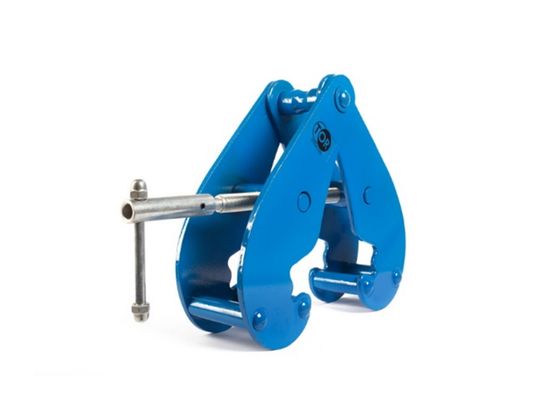

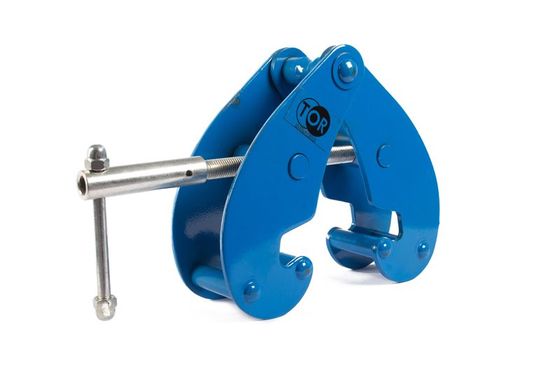

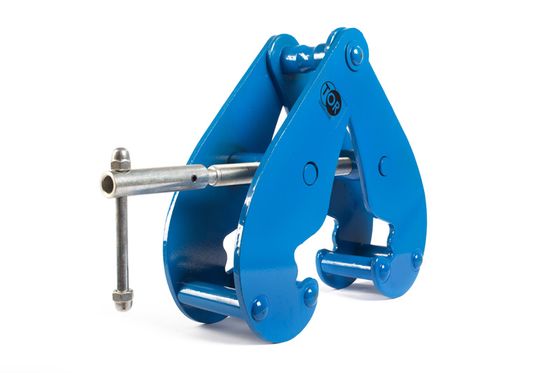

Изготовитель нормирует серию LJ-Q режимом работы 1М и классом нагружения B1 по ГОСТ 25835. Первая группа режима — самая лёгкая из шести: монтаж, ремонт, перестановка оборудования. Для постоянного подъёма сменами применяют другие узлы подвеса.

Климатическое исполнение У1 по ГОСТ 15150 допускает работу на открытом воздухе, не только в помещении.

Ряд грузоподъёмности: 1, 2, 3, 5 и 10 т

Номиналы идут ступенями 1, 2, 3, 5 и 10 тонн. Промежуточных значений нет, округление вниз не допускается: груз в 3,5 тонны закрывает пятитонная позиция (трёхтонная с оговоркой не подходит).

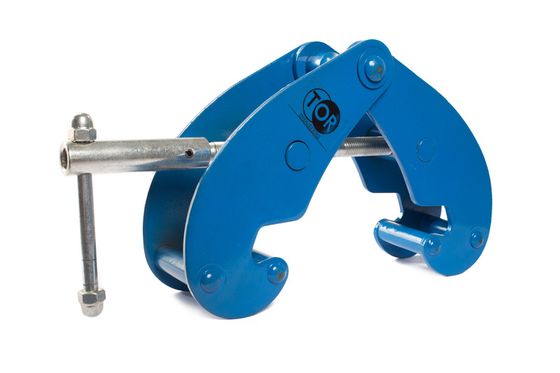

Под одним индексом в разделе встречаются исполнения с пометкой BASE и без неё, а также изделия под марками TOR и REM. Это разные товарные позиции с разной ценой; при доборе к уже работающему комплекту марку сверяют вместе с тоннажем.

Причины проскальзывания захвата

Причин немного, и все они видны при осмотре до подъёма.

• Винт затянут не до упора. Усилие зажатия создаёт оператор, вес груза его не добавляет. При затяжке без измерения держит одно трение, и его не хватает.
• Губки стоят на краске или окалине. Они скользят по слою покрытия, до металла не доходя.
• Полка двутавра клиновидная. У двутавров по ГОСТ 8239 внутренние грани полок идут с уклоном, посадка получается не всей плоскостью. У широкополочных профилей серий Б, Ш и К грани параллельные, прилегание ровнее.
• Тяга ушла в сторону. Расчёт ведётся на вертикальное усилие. Косой строп добавляет боковую составляющую, которой винтовое зажатие не сопротивляется.

Что уточнить при заказе

Для подбора назовите ширину полки в месте установки, вес груза вместе с подвешенным механизмом и задачу: подъём самой балки или подвес на неё.
