Захваты эксцентриковые

Эксцентриковый захват удерживает лист одним кулачком переменного радиуса: кулачок вдавливает металл в опорную скобу, и с ростом массы груза прижим усиливается. В этом сильная сторона оснастки и два её ограничения, которых в строке характеристик нет.

Ограничение по твёрдости поверхности

Насечка кулачка должна врезаться в металл. В обычную конструкционную сталь она входит, по закалённой поверхности скользит.

У фирменных серий порог указан в паспорте: обычное исполнение рассчитано на поверхность твёрдостью примерно до HRC 30, специальное — до HRC 40. В строке характеристик этого значения почти никогда нет.

В паспорте указана толщина листа, твёрдость не указана. Из двух плит по 20 мм одну такой захват удержит, а вторую отпустит; различие между ними видно только по сертификату на сталь.

Для нержавеющей стали с наклёпом, инструментальной стали и закалённой плиты порог твёрдости уточняют до строповки.

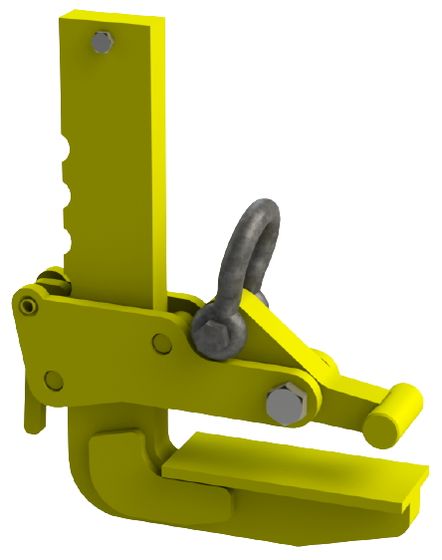

Ширина зева и грузоподъёмность: ряд ZGR

Ряд грузоподъёмностей ZGR: 1,3; 1,65 и 3,32 т. Каждая ступень выпускается в двух исполнениях зева, под лист 0–150 и 0–250 мм.

Широкий зев допустимую нагрузку не увеличивает. Захват на 3,32 т существует и под 150, и под 250 мм, а у захвата на 1,3 т зев 250 мм не прибавляет ни килограмма. Два параметра независимы, и подбор ведут по обоим: для пачки тонкого листа первым ограничением становится зев, предельная масса при этом не достигается.

Начальный прижим перед подъёмом

Перед вертикальным подъёмом эксцентрик подводят к листу рычагом вручную. Кулачок самозатягивающийся, но затягивается он от нагрузки, а на старте нагрузки ещё нет, поэтому без начального натяжения прижим не возникает.

Дальше механизм работает сам и вмешательства не требует.

Паспортная нагрузка: на одну единицу или на пару

Часть производителей относит паспортную грузоподъёмность эксцентрикового захвата к паре, часть к одной единице. Разница ровно вдвое, и по обозначению она не читается: в названии ZGR стоит одно число без дроби.

До расчёта нагрузки уточните, к чему относится число в предложении: к паре или к одному захвату. При ошибке нагрузка на захват окажется вдвое выше расчётной.

Для подбора назовите массу листа, толщину в месте зажима, положение при подъёме и марку стали.
