Блоки

В разделе представлены монтажные блоки: стальная обойма со шкивом, через которую проходит канат. Строительных блоков (стеновых, фундаментных, газобетонных) здесь нет. Внутри раздела блоки различаются числом роликов, диапазоном диаметра каната и способом подвески.

Число роликов: направление тяги и полиспаст

Однорольный блок меняет направление тяги: лебёдка стоит внизу, канат уходит вверх или вбок. Двух-, трёх- и четырёхрольные блоки собирают в полиспаст, и усилие на лебёдке снижается. Выигрыш в силе оплачивается длиной каната: чтобы поднять груз на тот же метр, его приходится выбрать больше.

Обе величины считают одновременно. Полиспаст, который снижает натяжение вдвое, требует вдвое больше каната на барабане, и ограничением оказывается вместимость барабана, даже если тяги хватает.

Отдельная серия называется «блоки усиления лебёдки». В её характеристиках указаны значения от 2000 до 12 000 кг: это разрывная, не рабочая нагрузка, так подписано поле в карточке. С тяговым усилием лебёдки это число напрямую не сравнивают; запас определяют по паспорту изделия.

Диапазон диаметра каната

В характеристиках указан диапазон: 4,5–5,6, затем 6,2–7,7, дальше 7,7–11,0, 11,0–14,0 и так до 26,0–28,0 мм. Обе границы рабочие.

Канат толще верхней границы в ручей шкива не ляжет. Тонкий выходит из ручья и зажимается между шкивом и щекой; освободить его под нагрузкой нечем. Диаметр каната сверяют до заказа: запас по диаметру здесь не допускается.

Чем толще канат, тем крупнее шкив: по разделу диаметры идут от 82 до 440 мм. Диаметр шкива определяет ресурс: на слишком крутом перегибе проволоки ломаются изнутри.

Откидная щека и заводка каната

Без откидной щеки канат заводят только концом, протаскивая его через обойму насквозь. На высоте, посреди уже запасованной линии, для этого приходится разбирать половину схемы.

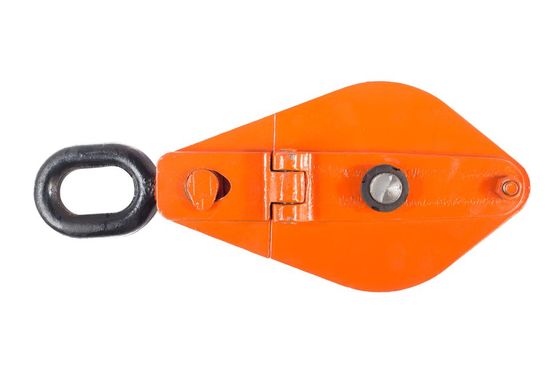

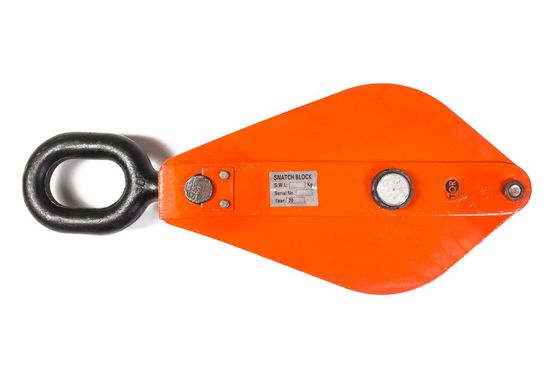

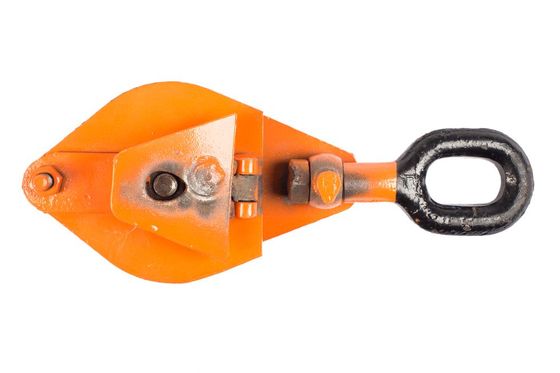

Со щекой обойма раскрывается, и канат укладывают в ручей серединой. Позиции со щекой и без неё стоят в каталоге рядом и отличаются одной строкой в характеристиках.

Варианты подвески: ушко, крюк, ось и площадка

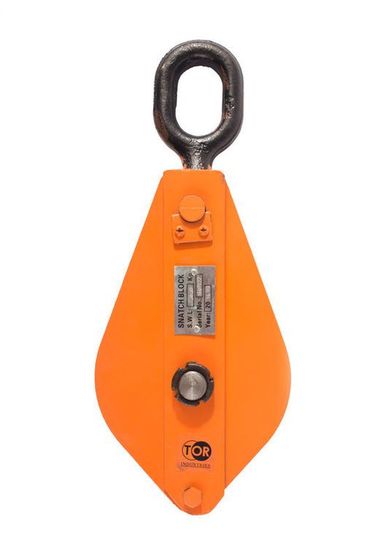

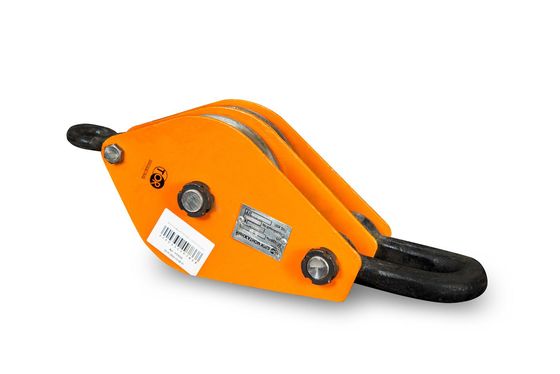

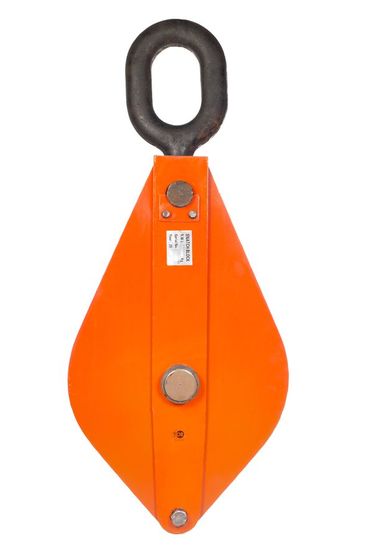

• С ушком — под скобу, для стационарной подвески.
• С крюком — навешивается быстро; крюк размыкается сам, если натяжение упало.
• С осью — встраивается в стороннюю конструкцию.
• С площадкой — опорное исполнение: крепится к раме или к полу и разворачивает тягу лебёдки.

Тестовая нагрузка выше рабочей и записана в килоньютонах: 80 кН у пятитонного, 160 у десятитонного, 448 у тридцатидвухтонного. Значение относится к заводскому испытанию; превышать рабочую нагрузку по нему не допускается.

Часть позиций упакована по две, четыре и шесть единиц: полиспаст собирается минимум из двух обойм, и заказывают их комплектом.

При заказе уточните массу груза, диаметр и длину каната, тяговое усилие лебёдки и способ заводки: концом или серединой.
