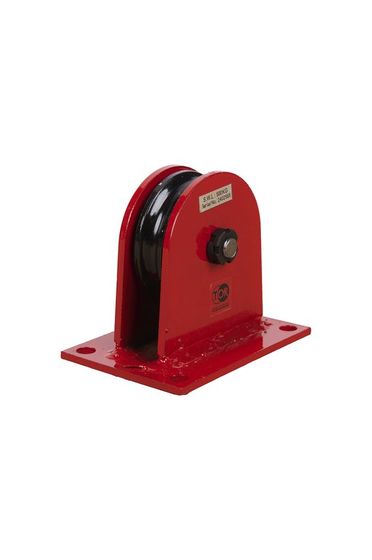

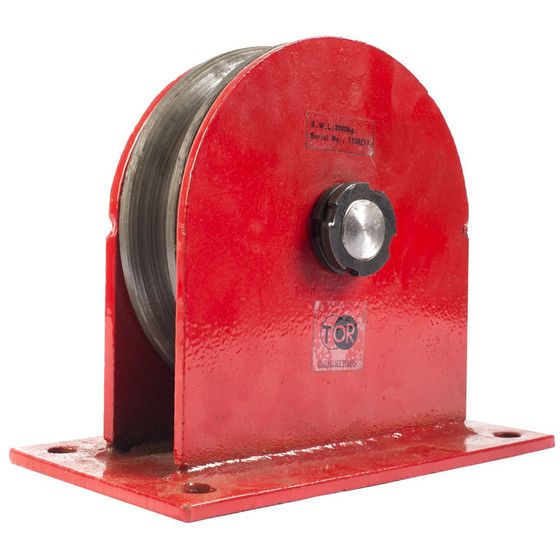

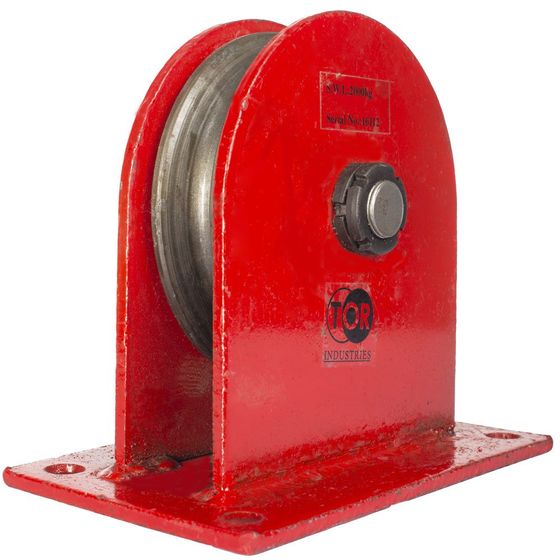

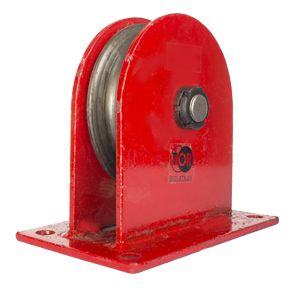

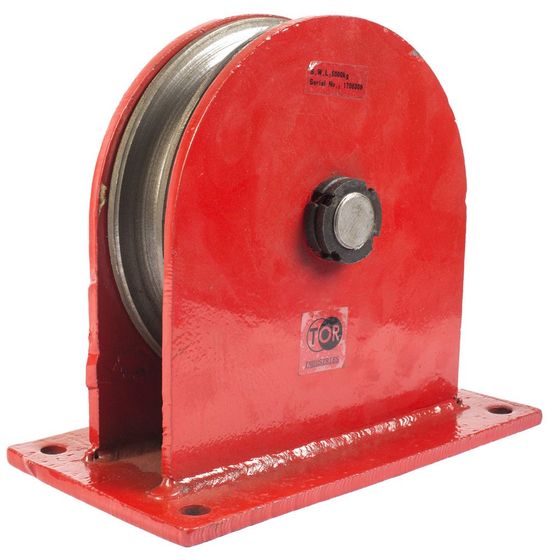

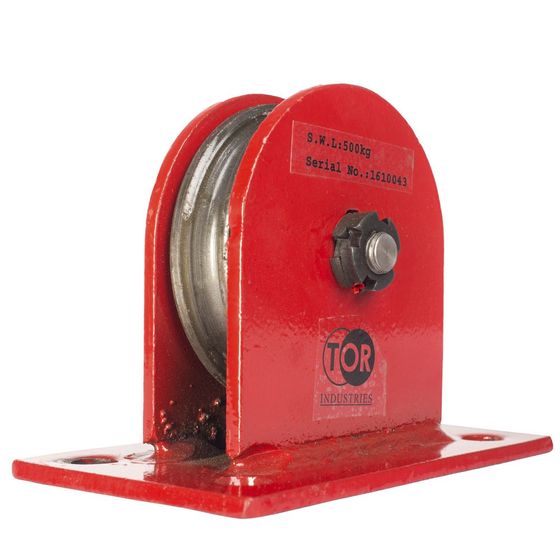

Блоки с площадкой (монтажные опорные)

Опорные блоки с площадкой крепятся подошвой к раме, плите или полу; нагрузку от каната воспринимает крепёж основания. Отличие от подвесных обойм одно: направление и величина нагрузки на болты зависят от угла разворота каната в обойме.

Нагрузка на крепёж в зависимости от угла разворота каната

Через отводную обойму проходит натяжение каната, на подошву приходит равнодействующая двух ветвей. Она направлена посередине между ветвями.

• Лебёдка тянет горизонтально, канат уходит вверх. Равнодействующая наклонена под 45° и равна 1,4 натяжения. Одну долю крепёж держит на срез, столько же на отрыв; вырыв анкера из бетона наступает раньше, чем срез того же болта.
• Канат разворачивается назад, обе ветви параллельны подошве. Равнодействующая удваивается до двух натяжений, но лежит в плоскости площадки: болты работают только на срез.
• Канат спускается сверху и уходит к лебёдке по полу. Вертикальная доля прижимает подошву к основанию, крепёж принимает только горизонтальную. Для анкера такая схема наименее нагруженная.
• Отвод на малый угол. Ветви идут почти параллельно, равнодействующая близка к одному натяжению.

Крепёж рассчитывают по равнодействующей натяжений в той геометрии, которая получается на объекте: массы груза и тягового усилия лебёдки для этого расчёта недостаточно. Схему составляют до сверления отверстий.

Ряд грузоподъёмности опорных блоков

0,5; 1; 2; 3; 5; 10; 20 и 32 тонны. От ряда крюковых и ушковых исполнений он отличается двумя ступенями: вместо 3,2 стоит 3, а опорной обоймы на 50 т в ряду нет.

Грузоподъёмность продублирована второй строкой «рабочая нагрузка»: числа в ней те же самые.

Габариты площадки и разметка отверстий

Подошвы идут от 145×90 мм у полутонной обоймы до 709×302 мм у тридцатидвухтонной. Под площадку с длинной стороной около семидесяти сантиметров раму готовят отдельно.

Диаметра отверстий и расстояния между ними в характеристиках нет. Размечать посадочное место по габариту площадки не допускается: нужен чертёж присадки под конкретный типоразмер.

Диапазоны диаметров каната

Диапазоны по разделу: 6,2–7,7, затем 7,7–11,0, дальше 11,0–14,0, 12,5–15,5, 15,5–18,5, потом 23,0–24,5, 31,0–35,0 и 36,0–45,0 мм.

В ряду два разрыва: между 18,5 и 23,0 мм и более широкий, от 24,5 до 31,0. Для каната на 20, 26 или 28 мм опорной обоймы в разделе нет, её подбирают из других серий.

Нижняя граница ряда: 6,2 мм. Канат тоньше допустимого выходит из ручья и заклинивает между шкивом и щекой, причём происходит это под нагрузкой. Диаметр ролика по ряду увеличивается с 80 до 550 мм, толщина металла обоймы принимает значения 5, 8 и 10 мм.

Количество в упаковке

Количество в упаковке вынесено отдельной строкой и принимает значения 3, 4, 6, 10 и 12. При монтаже трассы с отводами в нескольких точках комплект расходуется целиком. Если нужен единственный отвод, эту строку проверяют до заказа.

Что уточнить при заказе

При заказе указывают натяжение каната, его диаметр, угол разворота в обойме и тип основания: стальная рама, бетонная плита или пол.
