Блоки монтажные с крюком

Монтажный блок с крюком — обойма с роликом, которую навешивают на серьгу или проушину. Через ролик проходит стальной трос: обойма изменяет направление тяги или входит в состав полиспаста.

Навешивание обоймы занимает секунды, и с этого момента точка подвеса воспринимает нагрузку, которую при расчёте часто упускают: отводной блок нагружен суммой усилий двух ветвей каната.

При тяге в тонну и развороте каната на 180° нагрузка на крюке составляет две тонны. При развороте на прямой угол: около 1,4 тонны. При малом отклонении нагрузка близка к самой тяге.

Балку, серьгу и проушину под отводной блок рассчитывают по этой суммарной нагрузке. Расчёт по усилию лебёдки занижает нагрузку и приводит к повреждению точки подвеса.

Количество роликов и грузоподъёмность

Количество роликов с грузоподъёмностью не связано: тридцатидвухтонный блок выпускается и однорольным, и трёхрольным. Обоймы на один, два, три и четыре ролика встречаются на разных ступенях грузоподъёмности.

Число роликов определяет количество ветвей полиспаста. Прочность обоймы: отдельный параметр, его подбирают по массе груза.

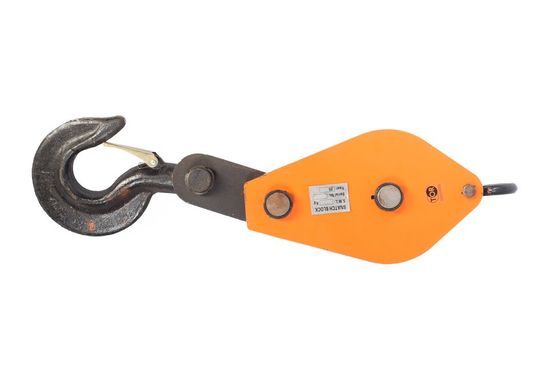

Расшифровка индекса HQG(L) K2

К1 означает один ролик, К2 два, К3 три. Число после дефиса — грузоподъёмность в тоннах.

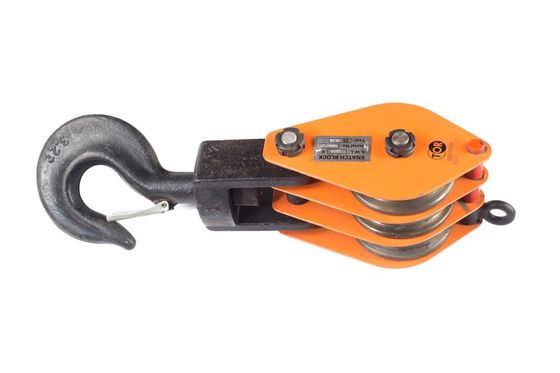

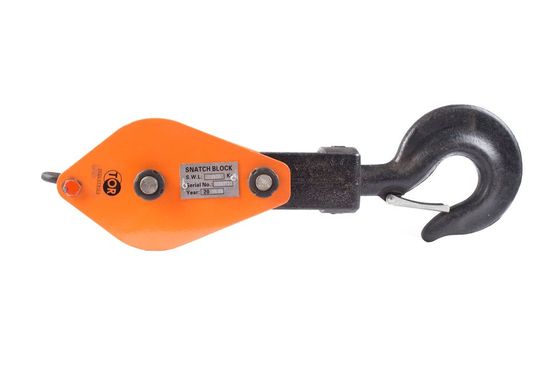

Часть позиций обозначена словами («двухрольный», «трёхрольный»), часть: индексом. Принцип счёта роликов общий.

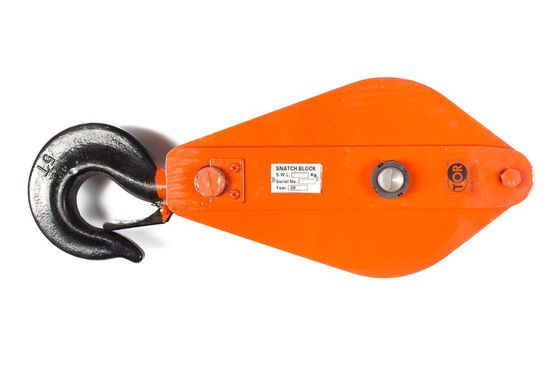

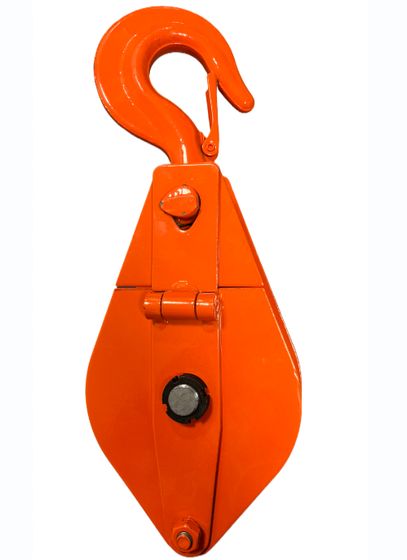

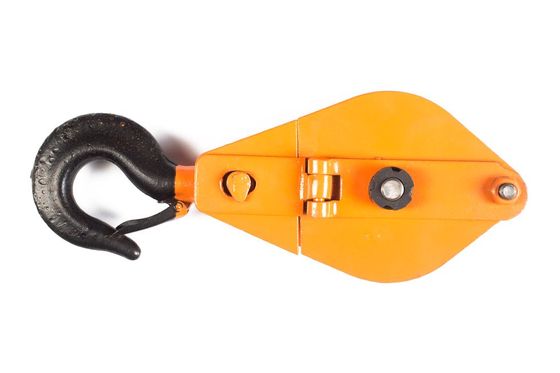

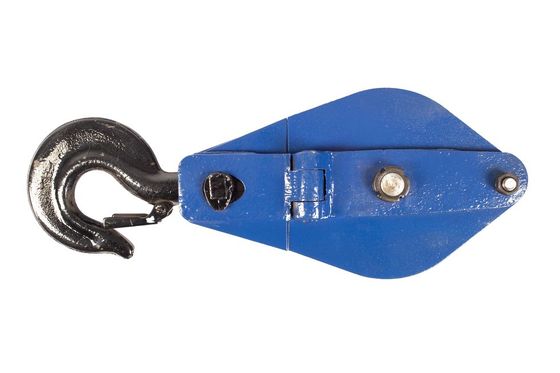

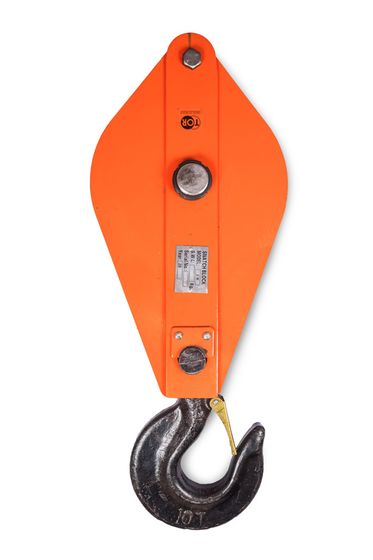

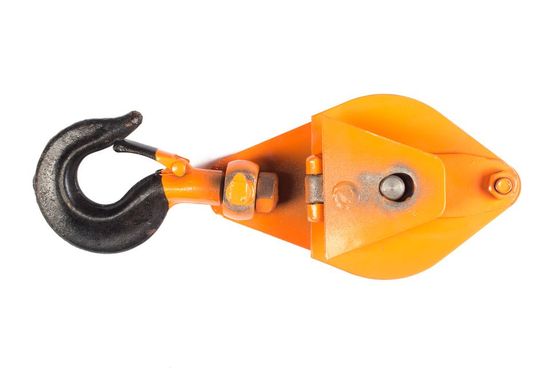

Откидная щека у однорольных блоков

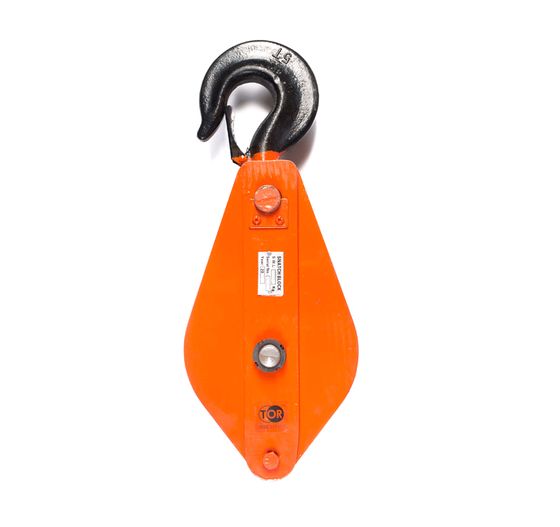

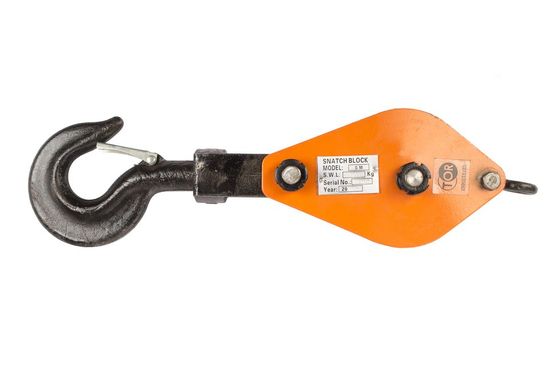

Откидная щека установлена только на однорольных блоках. Двух-, трёх- и четырёхрольные обоймы выпускаются без неё.

Запасованный канат заводят серединой только в однорольный блок. В многорольную обойму канат пропускают концом, насквозь. Если такую обойму добавляют в уже собранную схему на высоте, часть запасовки приходится разбирать.

Схему полиспаста составляют до подъёма на отметку.

Виды подвеса: крюк, ушко, ось

Крюк подходит для схем с частой пересборкой: перестановка занимает секунды, инструмент не нужен. Ограничение одно: когда груз опускается на опору и натяжение пропадает, обойма висит на собственном весе, и любой толчок может сбросить её с проушины.

Если груз по ходу работы опускается на землю, подкладки или стеллаж, применяют исполнение с ушком либо крюк с предохранительным замком.

Что уточнить при заказе

При заказе уточняют усилие лебёдки, диаметр и длину каната, угол разворота в обойме и режим натяжения: постоянное либо с посадкой груза.
