Захваты вилочные

В разделе представлены подвесные вилочные захваты серии ZVPL под крюк крана или тали. Термином «вилочный захват» в отрасли называют четыре разных изделия, и в таблице указано, какое из них относится к разделу.

Серия ZVPL рассчитана на работу с краном. Погрузчику она не требуется (у него собственные вилы); захват применяют там, где погрузчик не проходит: в проёме, на перекрытии, в монтажном пролёте, на площадке без заезда техники. Ряд грузоподъёмности: 1,0 / 1,5 / 2,0 / 3,0 / 5,0 тонны.

Длина рабочей части 1000 мм во всех пяти исполнениях

Длина вил одинакова от 1 до 5 тонн: 1000 мм у каждого исполнения. Остальные размеры различаются: толщина составляет 30, 40, 50 и 60 мм, общая длина конструкции 1130–1210 мм.

Метр меньше длинной стороны стандартного поддона. Пакет на европоддоне 1200 × 800 заводят на вилы поперёк, по стороне 800 мм, и тогда он опирается на них целиком. Если завести вилы вдоль длинной стороны, двести миллиметров груза останутся за краем без опоры.

Перед заказом измерьте размеры пакета, не только поддона. Груз, выступающий за габарит поддона, свисает той же частью и опирается уже на собственную стяжку вместо настила.

Раздвижка вил: минимальная и максимальная ширина

Ширина расхождения указана диапазоном: 360–900, 380–900, 460–900 и 560–1000 мм в разных исполнениях. При подборе обычно проверяют верхнее число, нижнее часто пропускают.

Сдвинуть вилы теснее минимума нельзя. Узкий ящик, короткий пакет или бухта диаметром меньше нижней границы провалятся между ними. У старшего исполнения минимальная раздвижка 560 мм: такой захват рассчитан на крупную тару, для универсальной работы он не подходит.

Высота тоже регулируется и в карточке указана двумя строками: общая высота изделия (от 1340–1840 до 1674–2374 мм) и рабочая высота (1300–2000 мм у большинства позиций и 1100–1600 у одной). Стойки переставляют под высоту пакета до подъёма; на весу регулировка не допускается.

Удержание груза: равновесие на вилах

Вилочный захват не создаёт зажимного усилия. Пакет лежит на вилах свободно и остаётся на них, пока приспособление висит горизонтально.

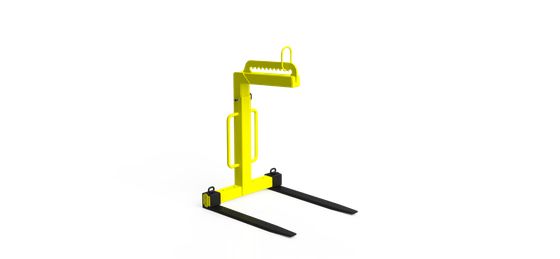

Горизонт задаётся положением проушины подвеса относительно центра тяжести груза. У исполнений с переставными лапами точку подвеса выставляют вручную под конкретный пакет до натяжения стропа краном.

• Ошибка в определении центра тяжести: захват наклоняется носом вниз, пакет съезжает вперёд.
• Груз с неравномерной массой (половина паллеты выгружена, тяжёлая деталь смещена к краю) даёт крен даже при верно выставленной проушине.
• Рыхлый пакет расползается сам, без крена.
• Ошибка в раздвижке вил приводит к тому же: пакет опирается на две узкие полосы вместо всей ширины, и верхние ряды сползают первыми.

Под грузом на вилочном захвате не стоят и не проходят. От сползания его удерживают только собственный вес и горизонтальное положение приспособления. В этом принципиальное отличие от клещевого или эксцентрикового зажима, где нагрузка сама создаёт усилие захвата.

Пробный подъём и подготовка груза

Пакет поднимают на несколько сантиметров и выдерживают. За эти секунды видно, пошёл ли крен, сместился ли верхний ряд, села ли обвязка.

Рыхлый груз стягивают лентой или цепной стяжкой до подъёма. Отдельно проверяют состояние поддона: треснувшая шашка или оторванная нижняя доска на кране проявляются сразу. На погрузчике такой поддон мог работать месяцами без последствий, потому что там он опирается на вилы всей плоскостью и не работает на изгиб.

Собственная масса приспособления вычитается из грузоподъёмности крана. У пятитонного исполнения она заметна, и на пределе возможностей механизма её учитывают вместе с грузом.

Что уточнить при заказе

Для подбора укажите массу пакета, его габариты по всем трём размерам, тип поддона и высоту от пола до крюка. Для груза без поддона укажите, за что его можно подхватить снизу.
