Клещевые захваты для блоков

В разделе два типа клещевых захватов, и по массе груза они различаются больше чем в десять раз. Первый рассчитан на брикеты и блоки: диапазон захвата 120–180 мм, грузоподъёмность 280 кг. Второй предназначен для железобетонных плит и держит 3 т. Общий у них принцип работы: рычаги сжимают щёки тем сильнее, чем тяжелее груз.

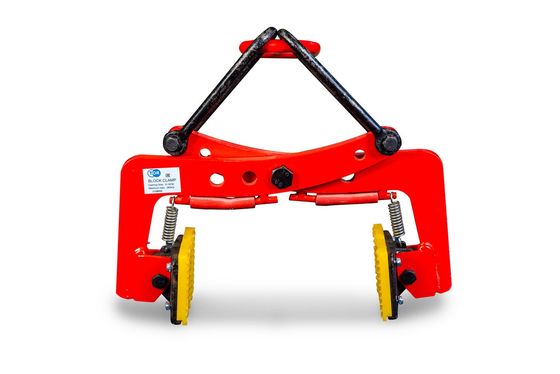

Диапазон захвата 120–180 мм и грузоподъёмность 280 кг

Числа 120 и 180 обозначают ширину грани, которую обжимают щёки. Обе границы рабочие.

• При ширине меньше 120 мм щёки не выходят на расчётное усилие: рычаг срабатывает вхолостую, изделие выпадает.
• При ширине больше 180 мм щёки не сходятся.

Грузоподъёмность 280 кг при такой геометрии почти никогда не используется полностью. Одиночный бетонный блок шириной пятнадцать сантиметров столько не весит, поэтому ограничение приходит по размеру раньше, чем по нагрузке. Измерять нужно ту грань, которая ложится между планками: габарит блока по другим сторонам значения не имеет.

Шипованные накладки: плотный и ячеистый бетон

Рабочий орган: две подвижные пластины на шарнире с шипованными накладками. На тяжёлом бетоне, дереве и бордюрном камне шип вдавливается в поверхность и создаёт сцепление, ради которого клещевой захват и применяют.

Газобетон и пенобетон ведут себя иначе: шип уходит в рыхлый материал, выкрашивает грань и снижает сцепление вместо того, чтобы его увеличить. Для ячеистых блоков применяют другую оснастку с широкой опорной поверхностью.

Захват пачки блоков

Груз зажат между двумя планками, и обе должны лечь на плоскость. Пачка блоков подходит только тогда, когда её боковые грани находятся в одной плоскости без ступеньки.

Реальная кладка ступеньку даёт всегда. Верхний элемент выходит из захвата первым и уходит в сторону, поэтому зона под грузом при подъёме пачки особенно опасна.

Фиксатор открытого положения и правила работы

Щёки удерживаются в открытом положении отдельным фиксатором. Пока он исправен, оснастку надевают одной рукой, а второй придерживают груз. Когда фиксатор разболтался, клещи закрываются сами, и надеть их на блок в одиночку уже нельзя.

Чаще других нарушают четыре запрета: поправлять грузозахватное приспособление на весу, чистить его во время работы, оставлять поднятый груз без присмотра и собирать пару из разнотипных захватов с несовпадающими номиналами.

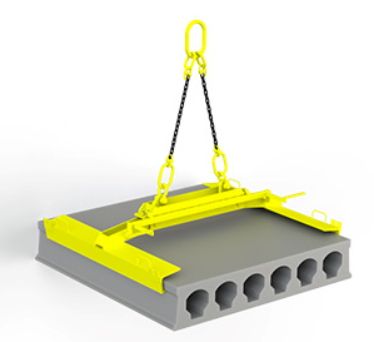

Захват для железобетонных плит грузоподъёмностью 3 т

Габарит захвата больше метра по двум сторонам: 1232 на 1000 мм. На крюк такую оснастку подаёт техника, вручную её не навешивают. Заказ «клещевого захвата для блоков» без указания груза и его размеров попадает в эту позицию так же легко, как в модель на 280 кг.

Превышать паспортную грузоподъёмность нельзя ни у одной из двух моделей: обе держат за счёт трения, запаса на срыв в конструкции нет.

Что уточнить при заказе

При заказе назовите материал изделия, его ширину в месте обжима, массу и то, чем будете поднимать.
