Надежность и плавность хода складской и производственной техники напрямую определяют общую производительность труда. От ходовой части зависит сохранность грузов при транспортировке. Чтобы ходовая часть транспортного средства выдерживала ежедневные интенсивные нагрузки, требуется грамотно подобрать колесные опоры под конкретные условия объекта. В этом руководстве подробно рассмотрены основные виды опорных элементов, типы контактного слоя, подшипниковые узлы и инженерные формулы расчета грузоподъемности.

Тележки для газовых баллонов

Весь раздел →

Основные виды колес для тележек и тачек: классификация колесных опор

Промышленные колесные опоры классифицируют по типу конструкции кронштейна. Этот узел задает траекторию движения и маневренность платформы:

  • Поворотный кронштейн: вращается вокруг своей оси на 360 градусов благодаря шариковому узлу в площадке. Поворотный механизм позволяет легко маневрировать в узких проходах между стеллажами. Платформа свободно разворачивается на месте и проходит стесненные складские зоны.
  • Неповоротный кронштейн: жестко фиксирует обод в одной плоскости. Обеспечивает стабильное прямолинейное качение без рыскания по сторонам при перевозке тяжестей на длинные дистанции.
  • Колесные опоры с тормозом: оснащаются ножным стояночным фиксатором (педальным тормозом). Механизм одновременно блокирует вращение обода и поворот узла вокруг своей оси. Это предотвращает самопроизвольный откат платформы на уклонах.

По способу монтажа к раме выделяют два стандарта крепления:

Тележки

Весь раздел →
  1. Площадка с 4 отверстиями: прямоугольная опорная стальная пластина под болтовое крепление. Обеспечивает максимальную жесткость и применяется там, где действуют большие нагрузки.
  2. Крепление под болт или штырь (центральное отверстие): компактный узел с одним сквозным резьбовым отверстием или стержнем для легких тележек.

На что нужно обратить внимание перед тем, как выбрать колеса для тележки

Чтобы правильно выбрать надежные комплектующие для складской логистики, нужно обратить внимание на несколько ключевых эксплуатационных параметров:

  • Характер и качество напольного покрытия: гладкий полимерный пол, наливной топпинг, шероховатый асфальт, влажная тротуарная плитка, грунт со строительным мусором или металлической стружкой.
  • Суммарная нагрузка и вес: расчетный вес перевозимых грузов вместе с собственной массой пустой металлоконструкции.
  • Внешняя рабочая среда: рабочий диапазон температур, влажность, контакт с маслами, щелочами, кислотами, растворителями и риск коррозии.
  • Требования к шуму и гигиене: потребность в бесшумном перемещении и устойчивость к регулярной санобработке и мойке под давлением (актуально для пищевой и фармацевтической промышленности).

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Материал контактного слоя: литые резиновые, полиуретановые и полиамидные шинки

Материал колес определяет коэффициент трения, сцепление с поверхностью, устойчивость к механическим порезам и общий срок эксплуатации опорного узла.

Материал шинкиГрузоподъемностьПодходящие типы покрытийКлючевые преимущества и свойства
Литые резиновые шины (черная резина)Средняя (до 200–300 кг на опору)Асфальт, неровный бетон, плиткаЭластичный контактный слой поглощает удары и вибрацию, обеспечивает мягкий ход, доступная цена
Серая термопластичная резинаСредняя (до 150–250 кг на опору)Наливные полы, плитка, ламинат, линолеумНе оставляют следов на полу, тихий ход, гигиеничность
Полиуретановый слой (полиуретан на чугуне/алюминии)Высокая (до 500–1000 кг на опору)Бетон, кафель, полы с металлической стружкойВысочайшая износостойкость, стойкость к порезам, маслам и бензину, низкое сопротивление качению
Полиамидный монолит (нейлон / полиамид)Очень высокая (до 800–1200 кг на опору)Идеально гладкий бетон, полимерные полыСтойкость к агрессивным химическим средам, гигиеничность, легкость мойки, легкий старт
Чугун (цельнометаллические ролики)Экстремальная (до 1500–3000 кг на опору)Жаропрочные полы, стальные плиты, горячие цехаЖаростойкость до +400 °C, не боятся окалины и острых предметов, абсолютная прочность

Литые колеса с шинкой из черной резины универсальны для цехов и уличных рамп. Если тележка эксплуатируется в торговом зале или чистом складе, выбирают серую резину. Ее протекторы гарантированно не оставляют следов на напольных поверхностях. Полиуретановые колеса представляют собой оптимальный баланс: прочный полиуретан выдерживает высокие абразивные нагрузки и порезы стружкой. Монолитные изделия из полиамида незаменимы на пищевых комбинатах и фармацевтических фабриках. Данный полиамид химически нейтрален и не подвержен коррозии.

Пневматические колеса и пенополиуретановые модели для садовых и строительных тачек

Когда требуется транспортировать груз по мягкой почве, щебню или гравию, используют пневматические колеса и бескамерные аналоги. Пневматический обод оснащен камерой с воздухом и протекторной шиной. За счет этого тачка мягко поглощает удары и вибрацию при движении по ямам и кочкам.

Однако пневматическая автомобильная шина уязвима перед острыми гвоздями на стройплощадке. В таких условиях применяют литые пенополиуретановые колеса для тачек. Они не боятся проколов. Им не требуется подкачка компрессором, сохраняя высокий коэффициент полезного действия при качении по грунту.

Колеса для садовой и строительной тачки: особенности применения на грунте

Выбирая колеса для садовой и строительной тачки, учитывают диаметр обода и профиль протектора. Садовой тачки колесо обычно имеет облегченный пластиковый или стальной штампованный диск диаметром 300–400 мм. Для тяжелой строительной тачки необходим усиленный стальной обод. Он защищен порошковой окраской от ржавчины и коррозии.

Тележки

Весь раздел →

Колеса большого диаметра позволяют с минимальным тяговым усилием преодолевать любой порог, стык или неровный участок дороги. Чтобы правильно купить колесо на замену изношенному элементу строительной или садовой тачки, измеряют посадочный диаметр ступицы и длину оси.

Грузоподъемность и допустимая нагрузка: формула точного расчета колесной опоры

Частая ошибка при комплектации тележек заключается в делении общей массы груза на четыре точки поровну. В реальности складской пол имеет швы и неровности. Одно колесо периодически зависает в воздухе, а вся масса переходит на три опорные точки.

Инженерная формула расчета динамической нагрузки на одну колесную опору:

N = (Mгруза + Mтележки) / 3 × Kзап

Обозначения параметров в формуле:

  • N: минимальная расчетная грузоподъемность одной опоры (кг);
  • Mгруза: максимальный вес перевозимых грузов (кг);
  • Mтележки: собственный вес грузовой тележки (кг);
  • Kзап: коэффициент запаса надежности (1.1–1.2 для ручного перемещения по ровному полу; 1.3–1.5 при движении по порогам, уличным покрытиям или при буксировке тягачом).

Пример практического расчета: необходимо укомплектовать платформенную тележку массой 40 кг для перевозки грузов весом до 500 кг по асфальтобетону (Kзап = 1.2). Расчет: N = (500 + 40) / 3 × 1.2 = 216 кг. Следовательно, для тележки выбираются опоры с несущей способностью от 220–250 кг. Большегрузные колеса с полиуретановым контактным слоем на чугунном центре легко выдерживать большие нагрузки при интенсивной складской работе.

Ступичные подшипники: типы и ресурс в узлах вращения

В ступице применяются различные типы опорных элементов. От них зависят легкость хода и общий ресурс механизма:

Тележки

Весь раздел →
  • Подшипник скольжения: простая полиамидная, латунная или тефлоновая втулка без подвижных тел качения. Не требует сложного обслуживания, устойчив к коррозии в воде и растворах. Применяется при невысоких скоростях и умеренных нагрузках.
  • Роликовый подшипник (игольчатый): состоит из цилиндрических роликов с консистентной смазкой. Отлично переносит ударные радиальные нагрузки, устанавливается в строительных тачках и платформенных тележках.
  • Прецизионные шариковые подшипники: закрытые шарикоподшипники, дающие минимальное сопротивление качению при повышенных нагрузках. Позволяют легко катить груженую платформу и защищены уплотнениями от абразивной пыли и грязи.

Схемы компоновки опор для платформенных и двухколесных тележек

Правильная расстановка опор на раме платформенных тележек определяет курсовую устойчивость и управляемость конструкции:

  • Классическая схема (2 поворотных + 2 неповоротных узла): поворотные опоры монтируются со стороны рукояти, неповоротные размещаются спереди. Это дает предсказуемую траекторию на прямых участках и маневренность в поворотах.
  • Четыре поворотных колеса: обеспечивает максимальную маневренность платформы. Позволяет двигать тележку боком и легко разворачиваться на месте в тесных лифтах. Для стабильности хода хотя бы две опоры снабжают тормозом или блокиратором направления.
  • Ромбовидная схема (1 поворотная опора спереди, 2 фиксированных по бокам, 1 поворотная сзади): применяется для тяжелых длинномерных платформ с минимальным радиусом разворота.

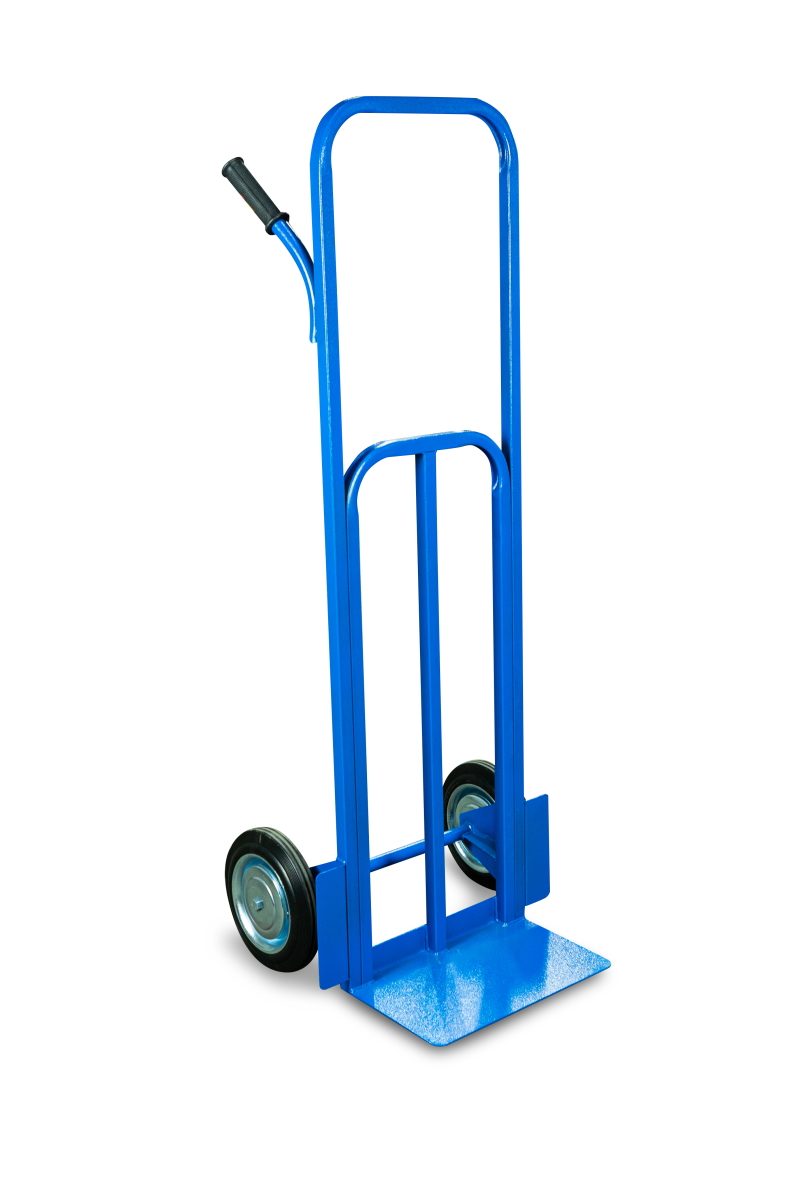

  • Двухколесные тележки: компактные ручные тележки для коробок, баллонов и бочек. В них используются двухколесный упор и два ходовых элемента большого диаметра (200–250 мм) с пневматической шиной или литой резиновой шинкой для быстрого преодоления ступеней и бордюров.

Большегрузные гидравлические тележки (рохли) оснащаются спаренными подвилочными роликами из полиуретана или полиамида и крупными рулевыми катками. Такая компоновка обеспечивает устойчивость при подъеме паллет массой до 2–3 тонн.

Рекомендации по выбору и сервисному обслуживанию

Чтобы ходовые узлы отработали полный заявленный срок эксплуатации без преждевременного износа, рекомендуется следовать простым правилам:

  1. Регулярно очищать ось и подшипники от ниток, скотча, полиэтилена и строительного мусора.
  2. Периодически проверять затяжку крепежных болтов на площадке кронштейна.
  3. Смазывать роликовый и шариковый подшипник влагостойкой смазкой раз в 3–6 месяцев.
  4. Эксплуатировать колеса строго в пределах номинала грузоподъемности. Избегать резкого сброса тяжелых грузов на настил платформы.

Официальный дилер TOR Industries поставляет полный спектр комплектующих: промышленные поворотные и неповоротные колеса, большегрузные полиуретановые ролики, колеса для гидравлических тележек и строительных тачек с заводской гарантией. Инженеры авторизованного поставщика помогут точно рассчитать нагрузку и подобрать оптимальные модели под особенности вашего склада или цеха.

Часто задаваемые вопросы (FAQ)

Какие колеса лучше выбрать для тележки на улице?

Для уличной эксплуатации по асфальту, брусчатке и гравию лучше всего подходят пневматические колеса большого диаметра или литые резиновые колеса на стальном ободе. Они сглаживают вибрации и неровности дорожного полотна.

Чем отличаются поворотные колеса от неповоротных?

Поворотные колеса свободно вращаются вокруг своей оси на 360 градусов, обеспечивая маневренность в узких проходах. Неповоротные опоры зафиксированы в одном направлении и отвечают за прямолинейность хода тележки.

Почему колеса рассчитывают с делением на 3, а не на 4?

Из-за микронеровностей пола любое четырехколесное транспортное средство периодически опирается только на три точки, пока четвертая опора зависает в воздухе. Расчетная формула с делением на 3 гарантирует запас прочности и исключает перегрузку подшипников.

Какие колеса не оставляют следов на полу?

Следов на светлой плитке и наливных полах не оставляют колеса с контактным слоем из серой термопластичной резины, чистого литого полиуретана и полиамида (нейлона).
