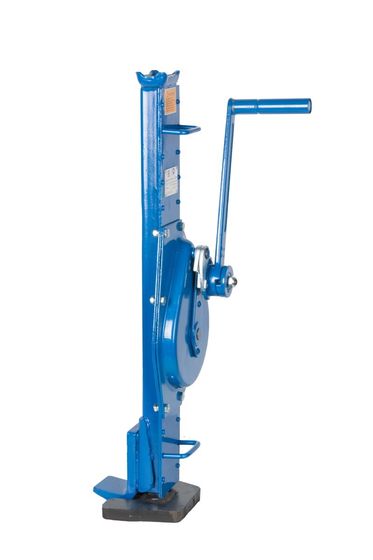

Домкраты реечные модели ДРН с низким подхватом

Домкраты ДРН построены на той же реечной механике, что и обычные домкраты ДР, и отличаются тем, что нижняя лапа опущена почти к полу. Их применяют там, где груз лежит прямо на бетоне и подложить под него опору невозможно.

Высота подхвата в серии — тридцать миллиметров. По этому признаку серию ДРН выделяют в отдельный ряд, и значение одно для всех трёх исполнений: 3, 5 и 10 т.

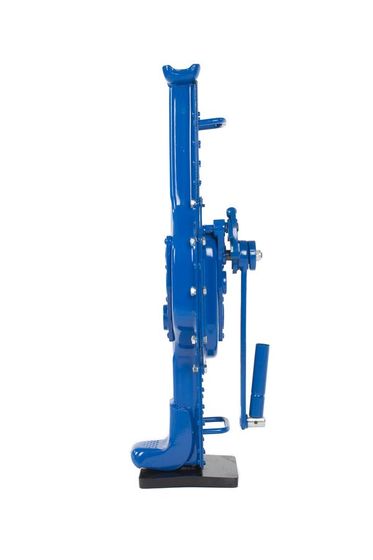

В обычных реечных сериях высота нижнего зацепа растёт вместе с тоннажем и доходит до одиннадцати сантиметров. У ДРН десятитонная модель подводится под груз с той же высоты, что и трёхтонная.

Просвет под грузом и выбор между ДРН и ДР

Груз почти никогда не лежит на голом бетоне. Станина стоит на башмаках, плита на брусках, рама на подкладках, и просвет под ней получается около ста миллиметров вместо тридцати.

Измерьте просвет до заказа. Если под грузом больше пяти сантиметров, низкий подхват не требуется: обычный реечный домкрат того же тоннажа поднимет этот груз так же и обойдётся дешевле.

Зазор меньше трёх сантиметров: ограничение реечной схемы

Лист, лежащий плашмя, кромка плиты, прижатая к полу, рельс на балласте: под ними нет и тридцати миллиметров. Реечная схема сюда не подводится в принципе, потому что под зацепом расположен корпус со стойкой.

В таком зазоре работает только гидравлика с плоской лапой, у которой подхват начинается с 2,5 мм. Это соседний раздел и другой принцип: рейки там нет, груз поднимает плоский цилиндр.

Ход рейки и высота подъёма на лапе

Ход рейки в серии — 350, 370 и 380 мм, от грузоподъёмности он практически не зависит. Подъём на зацепе начинается с трёх сантиметров и заканчивается примерно на сорока: дальше ход рейки исчерпан.

Выше груз поднимают перехватом. Груз ставят на клетку, домкрат складывают, под него подкладывают опору и проходят следующие сорок сантиметров. Метровая отметка в характеристиках относится к верхней головке, которая изначально стоит на высоте от 720 мм.

Усилие на рукояти

Усилие в характеристиках указано тремя значениями: 196, 235 и 431 Н. Верхнее из них — сорок с лишним килограммов, приложенных к рукояти и удерживаемых до конца хода; нижнее вдвое меньше.

Усилие оценивают вместе с числом качков: подъём на сорок сантиметров зубчатой парой набирается десятками движений, и в верхней части ряда каждое из них тяжёлое.

Что уточнить при заказе

Для подбора назовите массу груза, просвет под ним в миллиметрах и способ подведения: зацепом снизу или головкой сверху. Просвет здесь определяет выбор раньше, чем тоннаж.
