Домкраты реечные

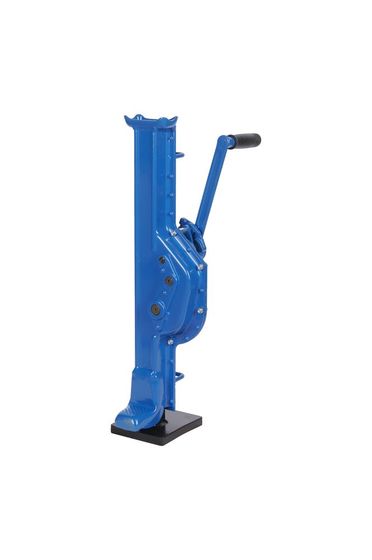

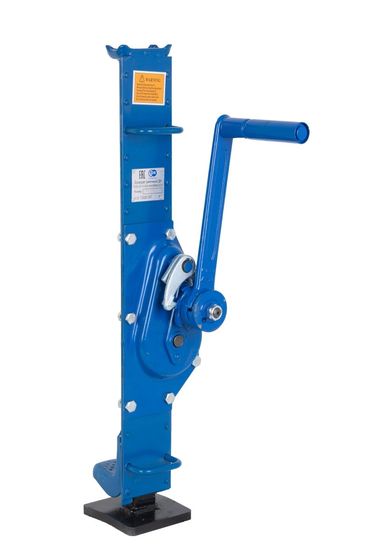

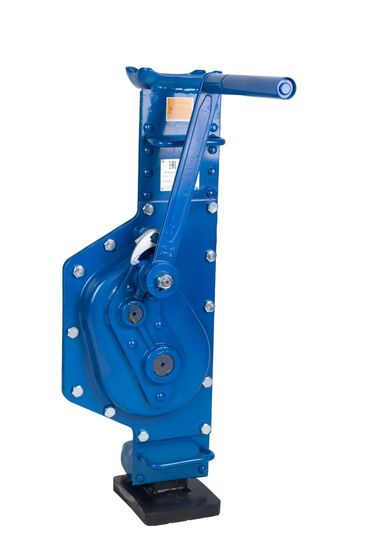

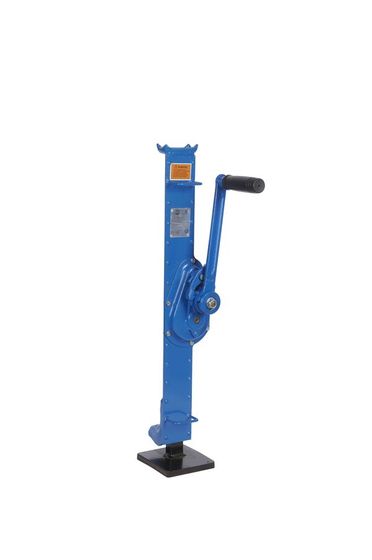

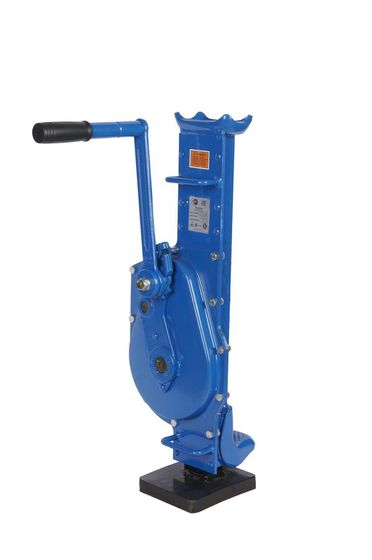

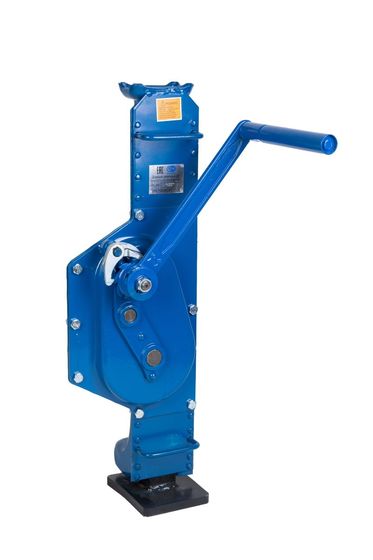

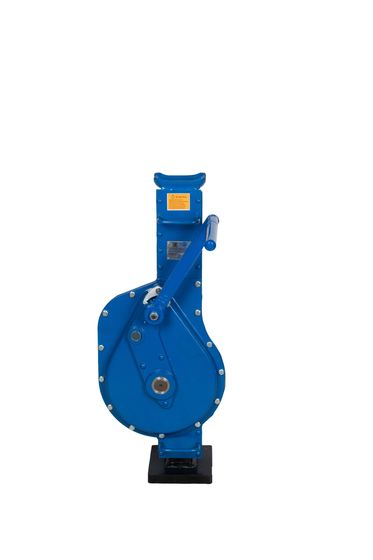

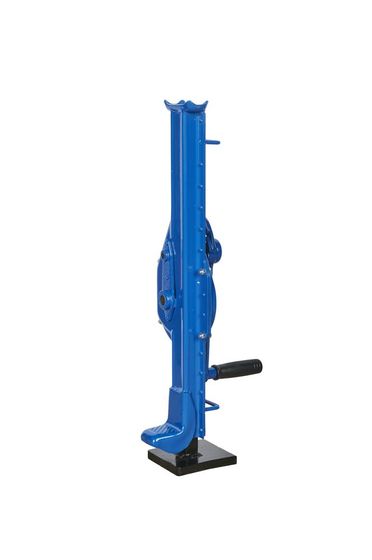

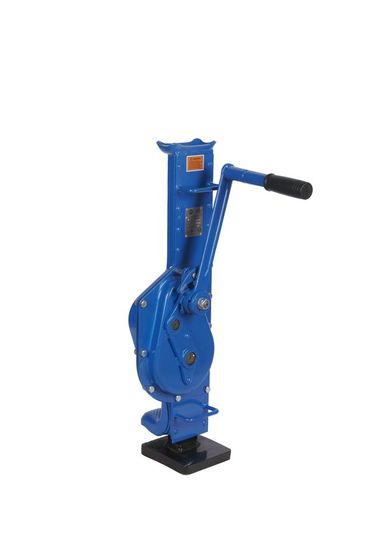

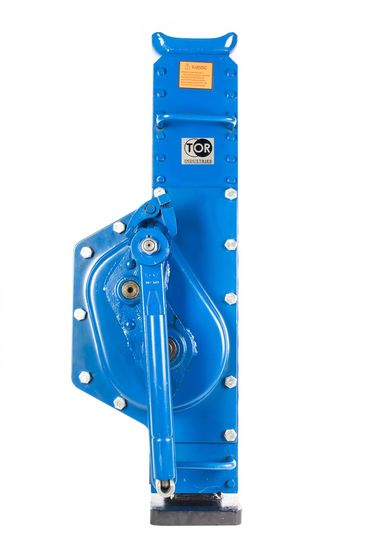

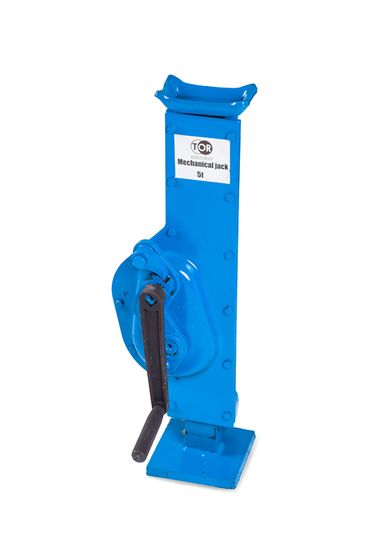

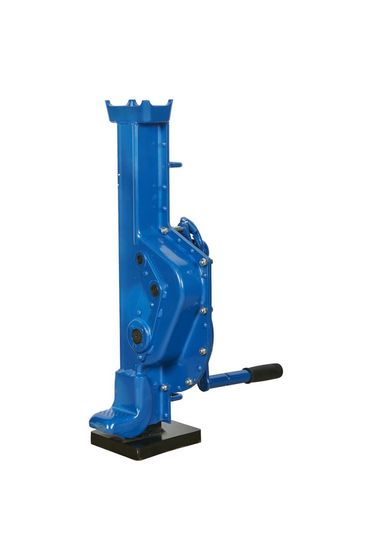

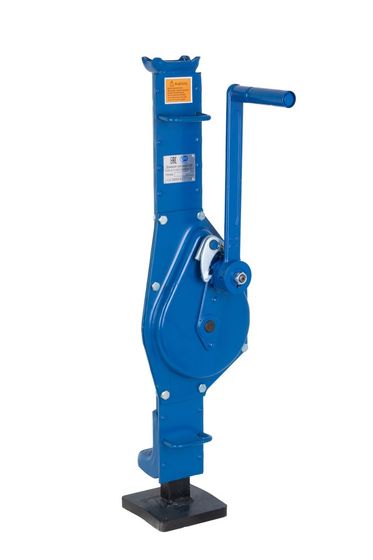

Реечные домкраты поднимают груз без гидравлики: усилие передаётся через рейку, поэтому механизм работает в любом положении. В разделе два типа. Зубчатые ДР, ДРН, MJW и SJM поднимают груз вращением рукоятки через пару шестерён на зубчатую рейку. Рычажные HI-JACK перемещаются по перфорированной рейке: одно качание рычага переставляет механизм на одно отверстие.

Грузоподъёмность верхней головки и лапы

У реечного домкрата две точки опоры, и в паспорте для них указаны разные значения. Лапа рассчитана примерно на семь десятых номинала: у модели на 5 т на лапу указано 3,5 т, у модели на 10 т — 7,0 т, у модели на 15 т указано 10,5 т.

Боковой захват создаёт изгибающий момент на стойке, поэтому производитель снижает допустимую нагрузку на лапу. Домкрат номиналом десять тонн поднимает лапой семь, и рассчитывать на полный номинал в этой точке не допускается.

Высота подхвата головкой и лапой

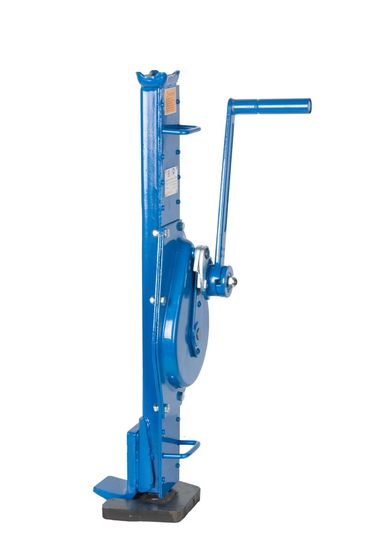

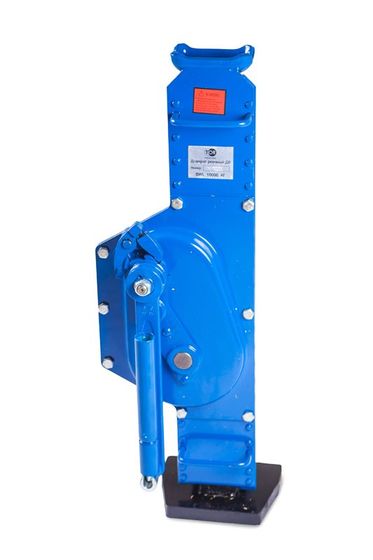

Головкой поднимают груз, который уже находится высоко: раму, станину, кузов вагона. Груз на уровне пола поднимают лапой, и серия ДРН рассчитана именно на низкий подхват.

Высота подъёма и ход рейки

Две характеристики различаются по смыслу. Ход рейки по линейке составляет от 300 до 1490 мм, высота подъёма — от 320 до 1380 мм. Высота подъёма складывается из высоты подхвата и хода: домкрат с головкой на 720 мм и ходом 350 мм доводит груз до отметки 1070 мм от пола, при этом поднимает его только на 350 мм.

Подбор ведут по ходу рейки. Если колесо нужно вывесить на 400 мм, модель с ходом 350 мм не подходит независимо от значения «высота подъёма» в карточке.

У рычажных длина рейки указана в артикуле в дюймах. ST0820: двадцать дюймов, диапазон 110–320 мм. ST0848: сорок восемь дюймов, 110–1040 мм. ST0860: шестьдесят дюймов, 110–1380 мм. Нижняя точка у всех трёх одинаковая, различается только верхняя.

Усилие на рукояти

В характеристиках указано от 196 до 700 Н. Двести ньютонов соответствуют работе кистью. Семьсот ньютонов соответствуют более чем семидесяти килограммам: такое усилие на рукояти оператор прикладывает на каждом качании до конца хода.

Двадцатипятитонный механизм не поднимет груз, если усилие на рукояти превышает возможности оператора. Число качаний оценивают заранее: ход 700 мм при шаге рейки в несколько миллиметров даёт сотни движений с полным усилием.

Работа в положениях, недоступных гидравлике

Реечный домкрат работает лёжа, на боку и в перевёрнутом положении: в нём нет масла, которое может вытечь. Отсюда задачи, недоступные бутылочному и подкатному домкрату:

• растяжка и рихтовка: механизм упирается в две точки и раздвигает их;
• работа в качестве лебёдки: с такелажным набором из цепей или тросов, с креплением за верхний ограничитель хода;
• подъём рельса и шпалы: зубчатая серия рассчитана на эту задачу.

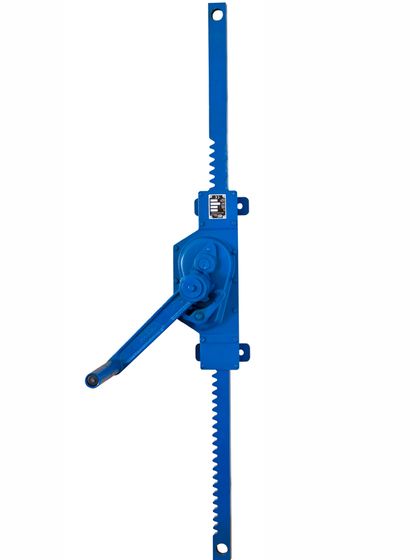

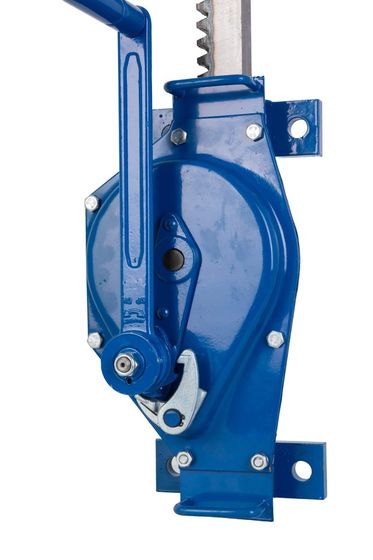

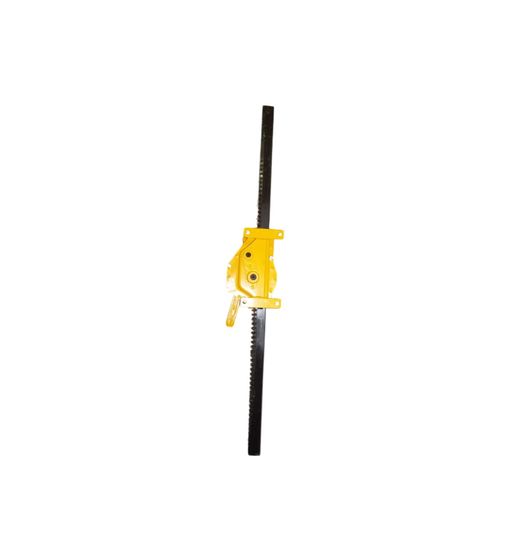

Настенные MJW на 1,5, 3, 5 и 10 т крепятся к стене или колонне, стойка на полу им не требуется.

Смазка, опора и точки захвата

Смазывать реечный домкрат моторным маслом не допускается: масло собирает абразив, и зубья рейки изнашиваются песком. Применяют силиконовую или тефлоновую смазку.

Опорный башмак площадью 110×180 мм на грунте продавливается. Под него подкладывают доску или плиту, иначе стойка уходит в землю и опрокидывается вместе с грузом.

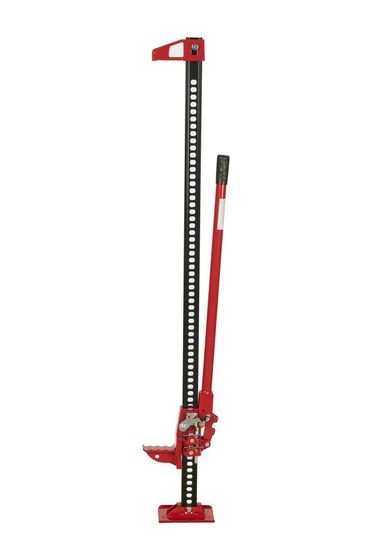

Рычажный HI-JACK требует на автомобиле проушин или силового бампера: за штатный порог легкового автомобиля он не крепится.

Что уточнить при заказе

Производство по разделу китайское, марка TOR. При заказе укажите массу груза, точку опоры (головка или лапа), высоту этой точки над полом и на сколько нужно поднять груз.
