Домкраты гидравлические

Домкрат гидравлический поднимает груз давлением масла: несколько качков рычага или насоса выдвигают шток с усилием, которое вручную не создать. Раздел объединяет все исполнения, от бутылочного под колесо до силового цилиндра под станину.

Ход штока у домкрата на 500 т в этом разделе составляет 50 мм. Чем выше грузоподъёмность, тем короче подъём: тяжёлые модели рассчитаны на сдвиг конструкции на сантиметры. Вывешивание автомобиля до отрыва колеса относится к краю линейки. Основную часть раздела занимает промышленная гидравлика от 10 до 500 т.

Расшифровка обозначения в артикуле

ДГА200П150 расшифровывается так: ДГА означает «домкрат гидравлический алюминиевый», 200 обозначает грузоподъёмность в тоннах, П150 — рабочий ход штока в миллиметрах. ДГ500П50Г означает 500 т, ход 50 мм и фиксирующую гайку. Индекс ДУ ставится на цилиндрах с выносным насосом.

Рабочий ход в линейке составляет от 7 до 600 мм. Ход 50 мм встречается чаще других, и для большинства задач его достаточно: домкрат поднимает опору, под неё заводят подкладку, цилиндр складывают и переставляют.

Фиксирующая гайка: удержание под нагрузкой

Груз, оставленный на гидравлике, со временем опускается. Уплотнение пропускает масло, температура меняет его объём, и через несколько часов отметка подъёма снижается.

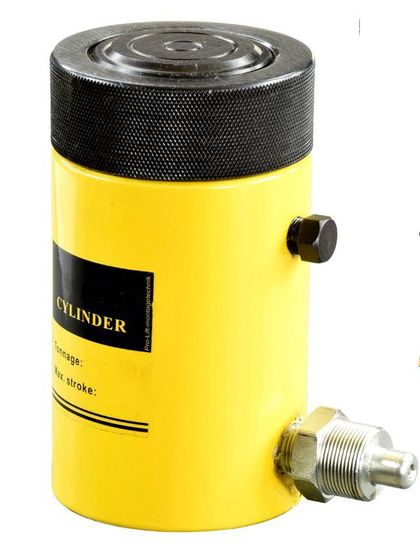

Отдельная группа раздела имеет фиксирующую гайку на внешней резьбе корпуса. Гайку доворачивают вслед за штоком, после чего нагрузку воспринимает металл, давление в цилиндре в удержании не участвует. Всё, что стоит под нагрузкой дольше одной рабочей операции, ставят только на такие модели.

Три параметра подбора: грузоподъёмность, высота подхвата, ход штока

Грузоподъёмность считают на одну опору, а не на объект целиком. Четыре домкрата под балкой делят её массу неравномерно, поэтому расчёт ведут по самой нагруженной точке.

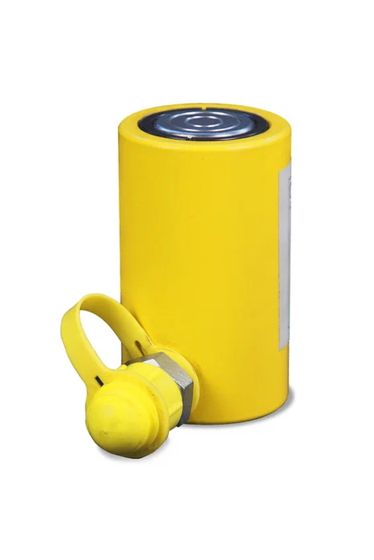

Высота подхвата определяет, помещается ли цилиндр в зазор под грузом. Для низких просветов выпускают отдельные исполнения: низкие домкраты и домкраты с лапой, у которых груз подхватывается выступом почти от уровня пола.

Ход штока определяет, достаточно ли одного цикла подъёма. Если хода не хватает, работают в несколько приёмов с подкладками. Перед каждой перестановкой груз ставят на опору, оставлять его на цилиндре не допускается.

Серия ДУ: цилиндры с выносным насосом

Серия ДУ работает в паре с ручным насосом на шланге: под грузом находится только цилиндр, оператор стоит в стороне. Насосы поставляются в моделях HHB-630 и HHB-700.

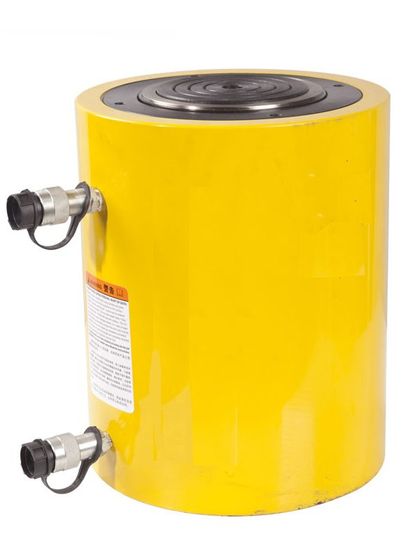

Односторонние цилиндры возвращают шток пружиной, двусторонние — давлением масла. Разница проявляется при установке в нестандартном положении: пружина складывает шток только тогда, когда он разгружен и цилиндру помогает собственный вес. Горизонтальная и потолочная установка требуют гидравлического возврата. Такое исполнение в линейке встречается реже пружинного.

Домкраты с полым штоком

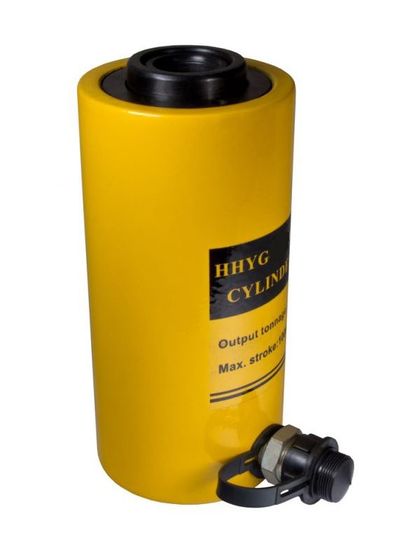

Домкраты с полым штоком имеют сквозное отверстие по оси. Через него пропускают шпильку, трос или арматурный стержень и прикладывают усилие к нему напрямую: натяжение, выпрессовка, стягивание фланцевого соединения.

Такой цилиндр рассчитан на тяговые операции. Применять его для подъёма вместо обычного не допускается.

Алюминиевая серия HHYG: масса и искробезопасность

Алюминиевые корпуса серии HHYG почти вдвое легче стальных той же грузоподъёмности, и на высотных работах эта разница в килограммах ложится на исполнителя.

Второе отличие связано со средой: алюминиевый корпус искро- и пожаробезопасен в отличие от стального, поэтому в шахте или в помещении с горючей атмосферой применяют алюминиевое исполнение.

Ряд грузоподъёмности алюминиевой серии составляет от 10 до 200 т при ходе 50, 100, 150, 200 и 250 мм.

Другие исполнения по конструкции

Что уточнить при заказе

При заказе укажите массу на одну опору, зазор под грузом, требуемый ход штока и время, которое груз простоит в поднятом положении.
