Домкраты гидравлические с лапой

Домкраты гидравлические с лапой имеют внизу корпуса боковой стальной выступ (лапу), которым груз подхватывают почти от уровня пола, где для обычной опорной площадки места нет. Главное различие внутри раздела: грузоподъёмность верхней площадки и нижнего зацепа указана двумя числами и отличается вдвое.

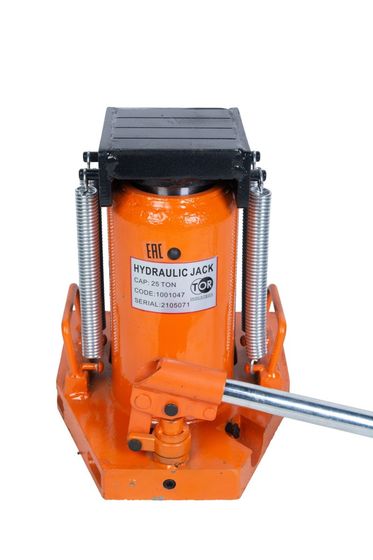

В наименовании каждой позиции стоят два числа через дробь: «10/5 т», «50/25 т». Первое число обозначает грузоподъёмность верхней площадки, второе — нижнего зацепа. Нижний номинал ровно вдвое меньше, и при подхвате из-под низа в расчёт идёт именно он.

Расшифровка числа в индексе серий MHC и HHQD

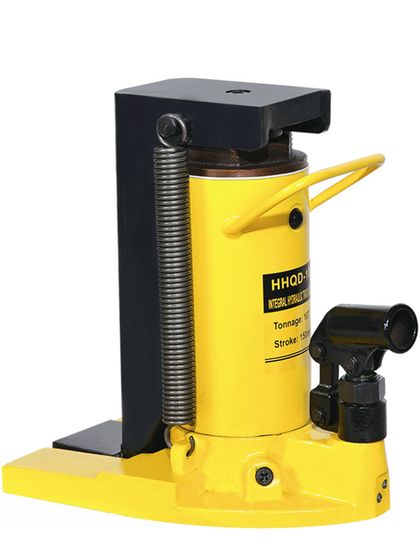

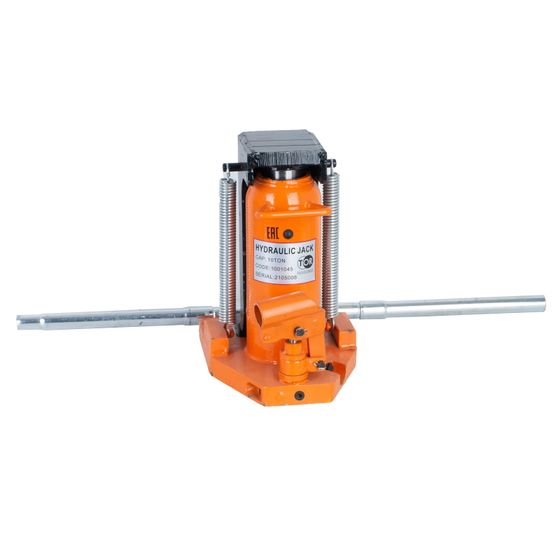

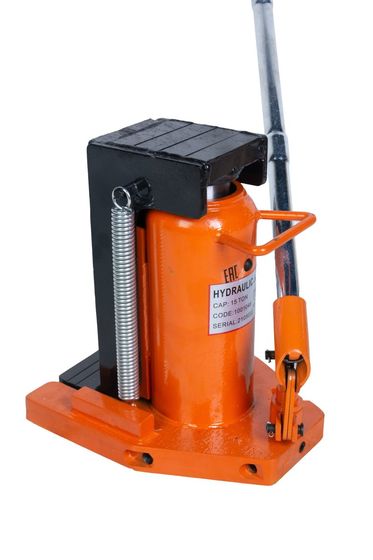

Сдвоенные обозначения в таблице относятся к моделям с одинаковыми паспортными данными. У пар MHC-5 и HHQD-10, MHC-10 и HHQD-20, MHC-15 и HHQD-30 совпадают тоннаж, оба подхвата и рабочий ход.

Различие в том, какую характеристику кодирует число индекса. У серии MHC оно означает грузоподъёмность нижнего зацепа, у HHQD — верхней площадки. Заказ «десятитонного» домкрата без указания серии допускает две модели, отличающиеся по грузоподъёмности вдвое.

Высота нижнего подхвата по тоннажу

Высота нижнего подхвата растёт вместе с тоннажем: 20, 25, 30, 35 и 40 мм. Пятидесятитонная модель заводит лапу на четыре сантиметра от пола, а двадцать миллиметров даёт только младшая, на пять тонн.

Зазор под грузом измеряют до заказа. При зазоре 30 мм под станиной не подходят все позиции от двадцати тонн и выше, независимо от массы этой станины.

Исключение в разделе одно: HHQD-8F с низким подхватом. Лапа у него начинается с 2,5 мм и по характеристикам регулируется до 17 мм. Удвоения у него нет: восемь тонн и сверху, и снизу.

Правила установки при работе лапой

Груз опирается на выступ, вынесенный вбок от корпуса. Отсюда условия установки, которые определяют безопасность операции.

• Опора всей плоскостью. Кромка, угол или скруглённое ребро на опорной площадке выступа дают точечный контакт, и деталь соскальзывает под нагрузкой.
• Ровное и твёрдое основание. Чем выше поднят груз на консоли, тем ближе домкрат к опрокидыванию: точка приложения веса уходит вверх и в сторону от опорной плоскости.
• Ход используют как запас. Полные 145 или 150 мм рассчитаны на работу верхней площадкой. Внизу работают короткими приёмами: подняли, подложили клетку, сложили цилиндр, переставили.

Подъём верхней площадкой

Второе назначение этих домкратов — обычный подъём сверху. Высота верхнего подхвата в разделе составляет от 230 до 360 мм, что соответствует обычной промышленной стойке.

Схема применения: лапу подводят под станину, раму, край плиты или контейнера, где просвета почти нет; верхней площадкой поднимают то, под чем есть место для корпуса. Один домкрат закрывает оба сценария.

Что проверить перед работой и уточнить при заказе

Насос у этих моделей встроенный, а не выносной, поэтому оператор стоит рядом с грузом и качает рукоятью. Нужны место для качания рукояти сбоку от корпуса и путь отхода.

Груз, поднятый гидравликой, не допускается оставлять без подставок даже на короткое время. Уплотнение пропускает масло, температура меняет его объём, и груз опускается сам.

При заказе укажите вес на одну точку, зазор под грузом, форму опорной поверхности и способ подхвата: снизу или сверху.
