Домкраты гидравлические ДУ односторонние (выносной насос)

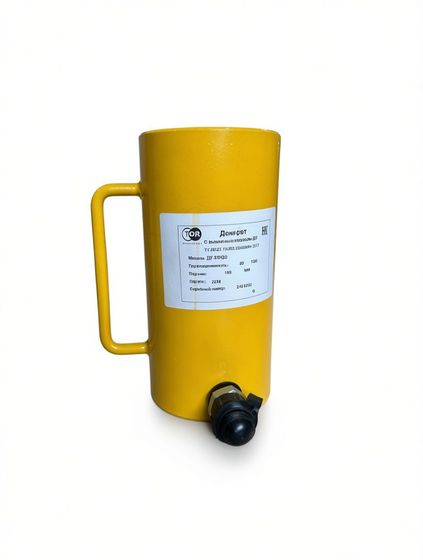

Односторонний домкрат ДУ подаёт масло в одну полость: давление выдвигает шток, возвращает его пружина. Насос в корпус не встроен и подключается по шлангу. Поэтому цилиндр устанавливают в проём, под балку или в приямок, где для рукоятки места нет.

Объём бака станции и рабочий объём цилиндра

Рабочий объём — это масло, уходящее из бака за один полный ход. По ряду он составляет от 31 см³ у младшей позиции до 4406 см³ у ДУ250П300.

Ручные станции комплектуются баком от 0,4 до 3,2 литра. Сопоставьте два числа: верхнему цилиндру самого ёмкого ручного бака недостаточно, поэтому подъём выполняют приёмами с подкладками либо от станции с большим резервуаром.

Модель насоса указана в карточке: HHB-180, 630A, 630M, 700, 700A или 700C. Максимальное давление 700 бар, то есть 70 МПа. Помпа подобрана под конкретный корпус, приблизительный подбор по тоннажу не допускается.

Число качков рычага ручного насоса

Ручной насос подаёт около двух кубических сантиметров за одно движение рычага под нагрузкой. Отсюда расчёт числа качков на полный ход.

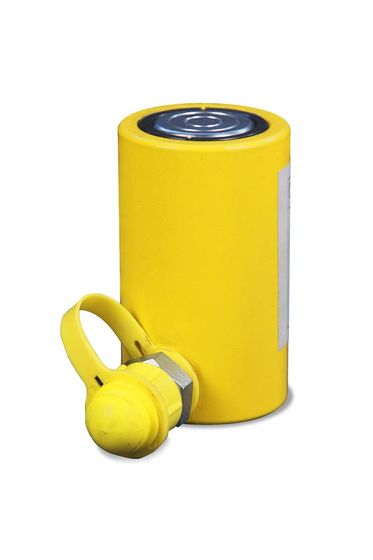

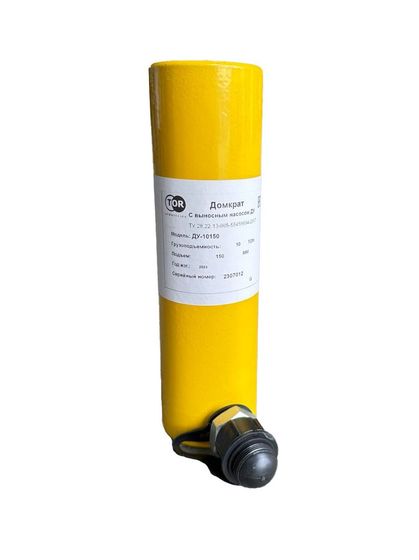

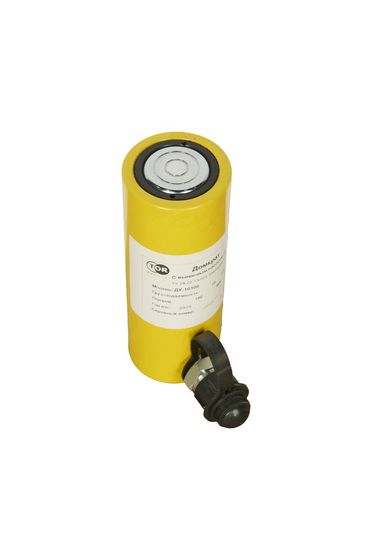

• Десятитонный корпус с ходом 50 мм: полтора десятка качков на полный ход.

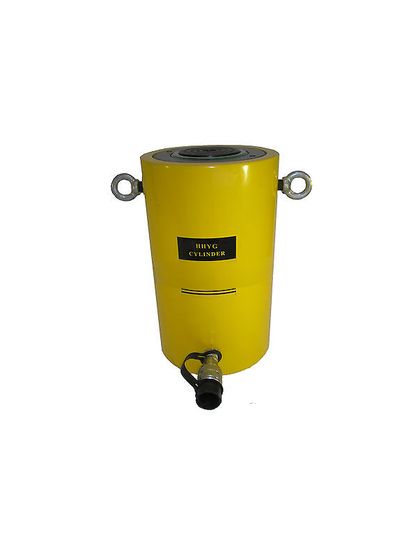

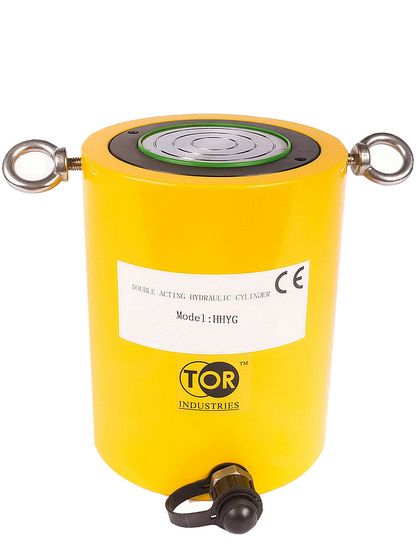

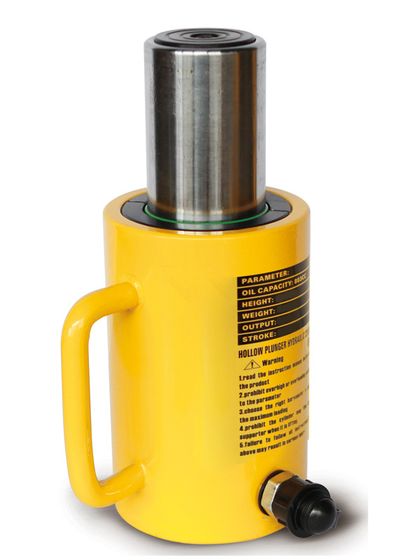

• Стотонный с ходом 150 мм: несколько сотен.
• ДУ250П300: больше двух тысяч.

На верхних ступенях ряда применяют электрическую станцию. От неё зависит, займёт подъём минуты или полсмены.

Высота подхвата и высота подъёма

Подхват составляет от 120 до 498 мм, полная высота в выдвинутом положении — от 170 до 798. Величины складываются напрямую: 120 и 50 дают 170, 220 и 150 дают 370, 498 и 300 дают 798.

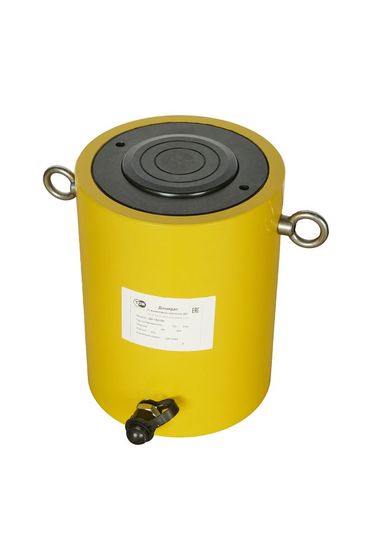

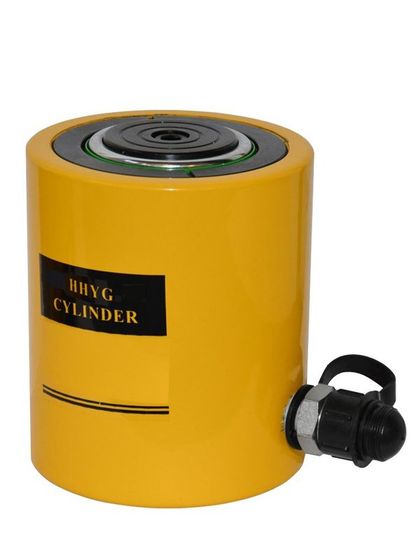

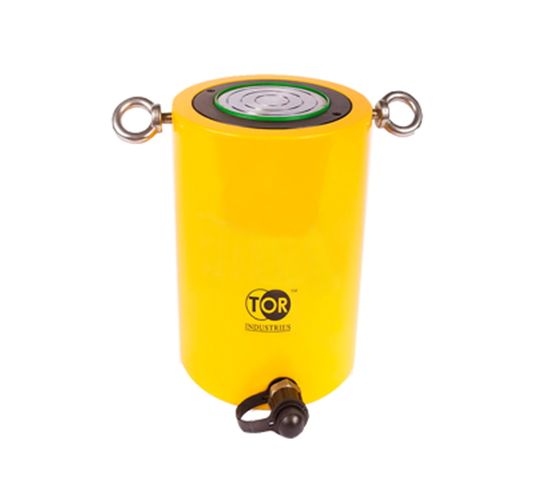

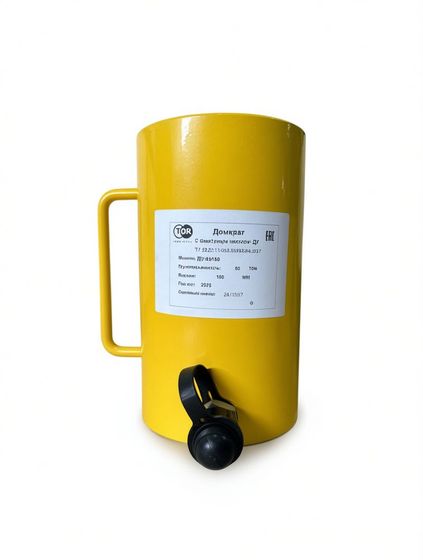

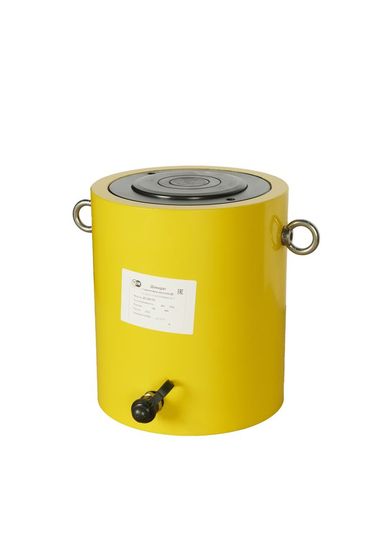

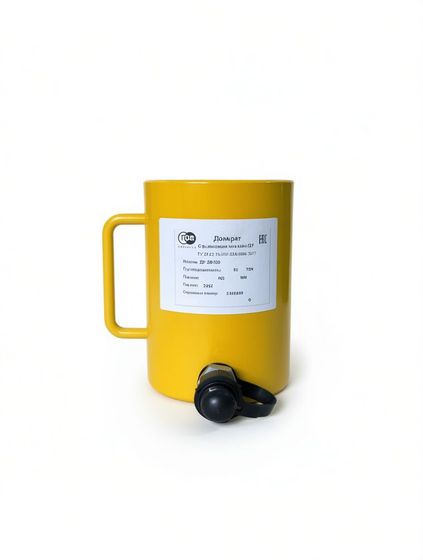

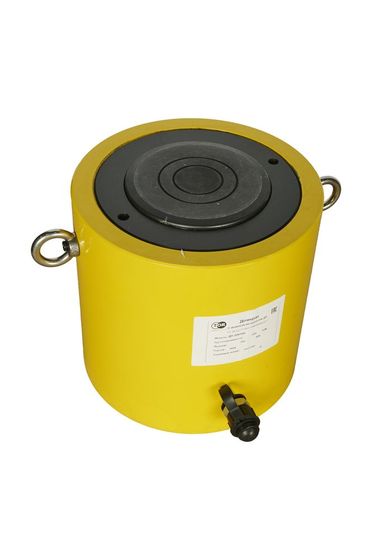

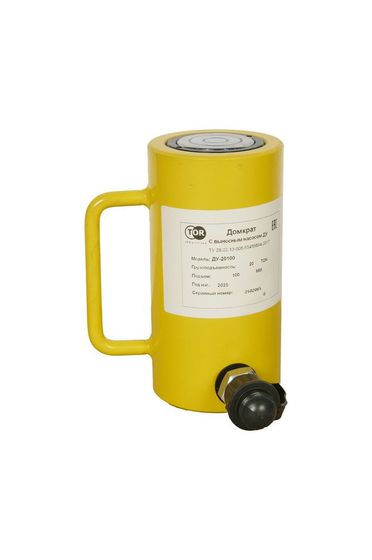

Ход 50, 100 и 150 мм есть по всему ряду грузоподъёмности: 10, 20, 30, 50, 100, 150, 200 и 250 тонн. Ход 300 мм предусмотрен только на верхней ступени.

Пружинный возврат штока и рабочее положение

Тип возврата штока во всём разделе один. Корпус работает вертикально, штоком вверх: в горизонтальном, боковом и перевёрнутом положении пружина шток не сложит. Для таких положений предназначена двусторонняя серия с гидравлическим возвратом, ей требуется насос на две линии.

Что уточнить при заказе

Гидравлический домкрат этой серии подбирают по четырём величинам: масса на одну опору, зазор под грузом, нужный ход и объём бака станции, если станция уже имеется.
