Домкраты гидравлические низкие

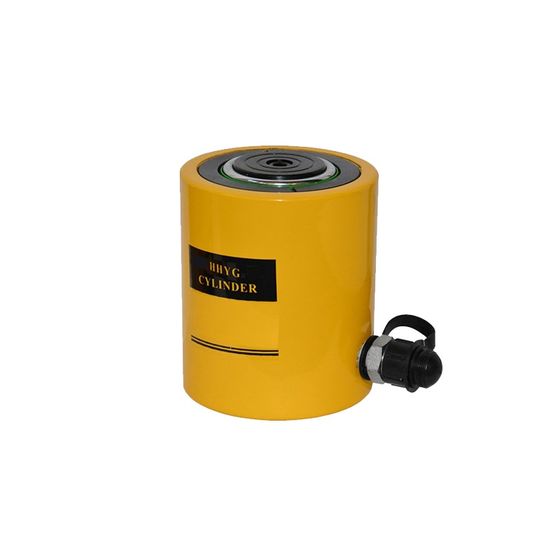

Низкие гидравлические домкраты рассчитаны на работу в малом зазоре под грузом: ДН5М7 на пять тонн входит в зазор сорок миллиметров и поднимает груз на семь. Такой подъём применяют для выборки зазора: подвести подкладку, довести станину до уровня, перенести конструкцию с одной точки опоры на другую. Внутри раздела модели различаются высотой подхвата и ходом штока.

Расшифровка обозначения: число после М

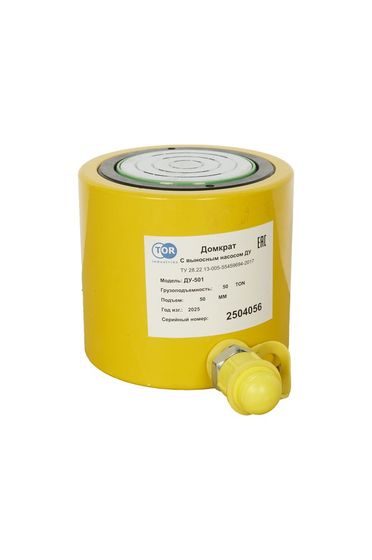

В обозначении ДУН200М50 первое число означает грузоподъёмность 200 т, число после М — ход штока 50 мм. ДН5М7 читается как 5 т и ход 7 мм. Число после М стоит во всех наименованиях раздела, и при подборе оно важнее тоннажа: оно определяет, за сколько приёмов груз поднимется на нужную отметку.

Высота подхвата 40 мм относится к одной позиции и на весь раздел не распространяется. С грузоподъёмностью она не связана: начиная с десяти тонн корпус не бывает ниже 108 мм, и в зазор в пять сантиметров такой цилиндр не входит.

Высота и диаметр корпуса по тоннажу

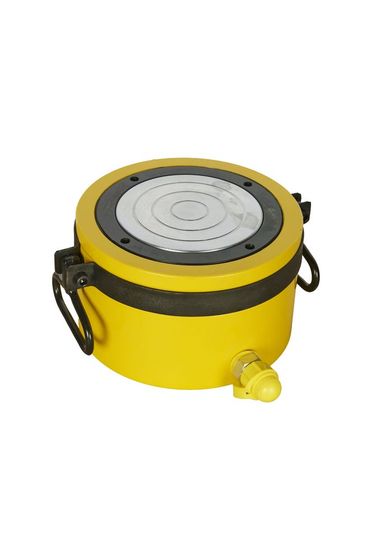

Разница в высоте между домкратом на 10 т и на 200 т составляет меньше трёх сантиметров. По диаметру те же модели различаются вчетверо: внешний диаметр по разделу идёт от 64 до 248 мм.

Отсюда требование к основанию. Старший цилиндр развивает 2089 кН при диаметре пятки не больше 248 мм, то есть давление под подошвой превышает сорок мегапаскалей. Такое давление сопоставимо с прочностью бетона на сжатие, поэтому под низкий домкрат кладут стальную плиту, распределяющую нагрузку, и зазор измеряют с учётом её толщины.

Строка «Нагрузка, кН» в характеристиках

Ряд по разделу: 67, 106, 225, 334, 527, 1001, 1532 и 2089 кН. Эти значения не равны тоннажу, умноженному на 9,81, и рассчитаны иначе.

Каждое значение получено как площадь плунжера, умноженная на рабочее давление 70 МПа. Внутренний диаметр в характеристиках составляет от 35 до 195 мм, проверить арифметику можно по любой позиции раздела.

Практическое следствие: по усилию низкий гидравлический домкрат равен обычному. Усилие задаёт плунжер, профиль корпуса на него не влияет, а высота корпуса определяет только одно: пройдёт цилиндр в зазор или нет.

Совместимые насосы и возврат штока

В карточке каждой позиции указана строка «Модель насоса»: HHB-700, HHB-700A, HHB-700C. У одной позиции в этой строке перечислено сразу пять совместимых станций. Насос в комплект не входит, и без него гидравлический домкрат не работает.

Возврат штока у всех восьми позиций пружинный. Домкратов двустороннего действия, где шток возвращается принудительно давлением, в разделе нет.

Ход 50 мм и работа циклами

Подъёма на пять сантиметров достаточно для выверки оборудования, подводки катков под станину и правки металлоконструкции по уровню. На заметную высоту низким домкратом не поднимают: работают циклами, и в конце каждого цикла груз опускают на подкладку, чтобы он не оставался на цилиндре.

Зазор измеряют на объекте, не по чертежу, и корпус выбирают на несколько миллиметров ниже измеренного значения. Домкрат, который не проходит под груз, бесполезен при любом тоннаже.

Что уточнить при заказе

Для подбора назовите фактический зазор под грузом, массу на одну опору, нужную высоту подъёма и наличие на объекте ручного насоса.
