Домкраты гидравлические ДУ двусторонние (выносной насос)

Домкраты гидравлические ДУ двустороннего действия применяют там, где шток нужно и выдвигать, и втягивать под давлением: масло подаётся в обе полости цилиндра. Насос в корпус не встроен, он подключается по шлангу и стоит в стороне; под грузом остаётся только цилиндр.

В характеристиках указана строка вида «Нагрузка, кН: 334/112». Это два раздельных значения: первое соответствует усилию на выталкивание, второе усилию на обратном ходе, и второе примерно втрое меньше.

Разница объясняется геометрией поршня. С одной стороны давление действует на всю площадь поршня, с другой на кольцевую площадь, из которой вычтено сечение штока. Поэтому домкрат гидравлический ДУ двустороннего действия толкает сильнее, чем тянет, и оба значения приводятся в паспорте.

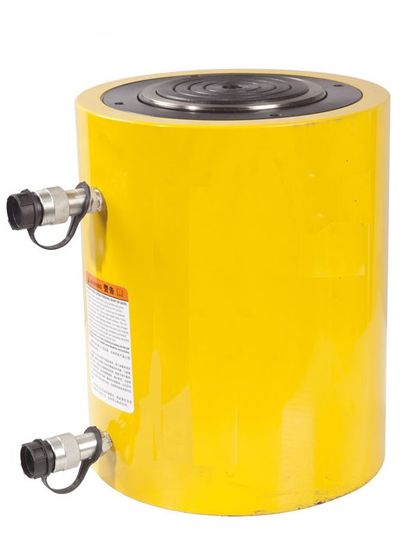

Для задач на стягивание, выпрессовку или надвижку расчёт ведут по второму числу. Модель с грузоподъемностью 200 тонн на обратном ходе даёт 742 кН, то есть около 75 тонн.

Расшифровка индекса: тоннаж и ход

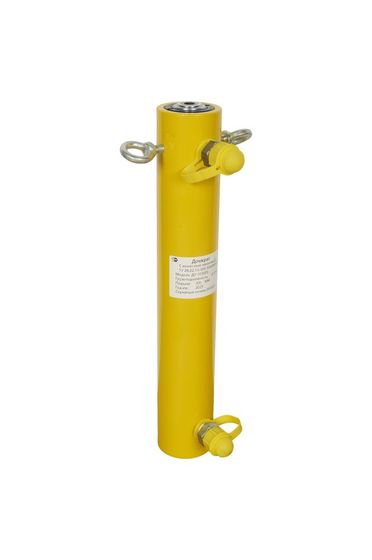

ДУ100Г300 означает сто тонн и триста миллиметров рабочего хода. ДУ200Г50 означает двести тонн и пятьдесят миллиметров хода.

Высота подъема указана в характеристиках отдельной строкой и складывается из высоты в сложенном состоянии и хода: высота подхвата по ряду составляет от 271 до 464 мм, полностью выдвинутый габарит от 421 до 764 мм. Разность этих двух чисел равна ходу из индекса.

Выносной насос: подбор по объёму масла

Выносной насос в комплект не входит. Рекомендованная модель указана в паспорте изделия; по разделу это ручные станции HHB-630B.

Рабочий объём масла на один полный ход составляет от 491 до 4536 см³. Верхнее значение соответствует четырём с половиной литрам за цикл, и станция с меньшим баком не выберет ход до конца.

Объём считают на всю схему сразу. Два цилиндра под балкой требуют двойного объёма, четыре четверного. Это первое ограничение при синхронном подъёме от одной станции.

Работа в любом пространственном положении

Односторонние цилиндры складываются пружиной, и для этого шток должен быть разгружен и направлен вверх. У двусторонних возврат штока гидравлический: масло подаётся с обратной стороны поршня и принудительно возвращает его в исходное положение.

Поэтому допускается горизонтальная и потолочная установка, работа лёжа на боку, применение в системах передвижения груза. По той же причине обе фазы полностью управляемы: скорость опускания задаёт оператор, вес конструкции на неё не влияет.

Резьба на корпусе и в днище: крепление к конструкции

По наружной поверхности нарезана резьба, в днище выполнены резьбовые отверстия. Гидроцилиндры этой серии не только подставляют под груз: их крепят к раме пресса, к стапелю, к силовой конструкции стенда.

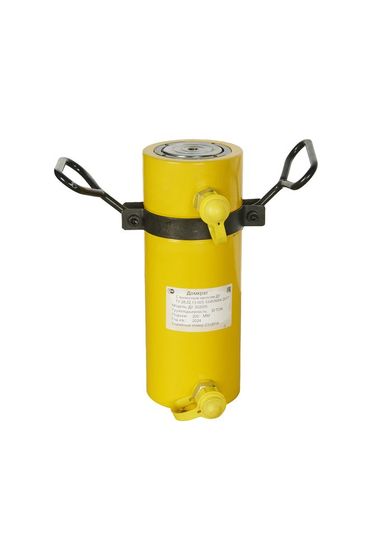

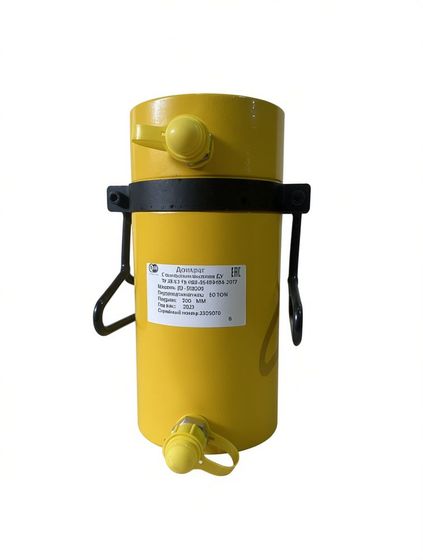

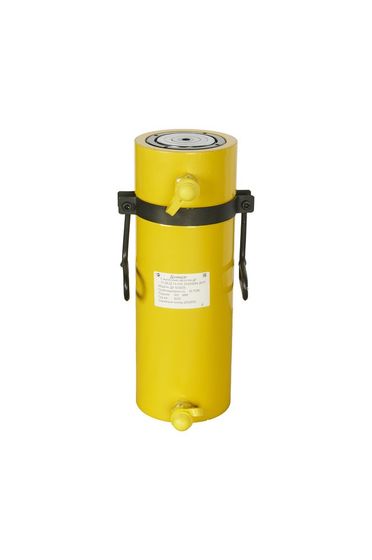

Тяжёлые типоразмеры оснащены проушинами для переноски. Двухсоттонная позиция без них к месту работы не подаётся из-за собственной массы.

Что проверить до заказа

• Совпадает ли давление насоса с паспортным давлением цилиндра; предохранительный клапан станции настраивается по этому значению.
• Хватает ли зазора под грузом на высоту в сложенном состоянии.
• Не превышает ли нагрузка на возврате второе число из строки нагрузки.
• Есть ли рукава и быстросъёмы нужного типа: домкраты гидравлические ДУ двусторонние выносной насос соединяют двумя линиями.

Производство по разделу китайское под маркой TOR. Гидравлический инструмент этого класса рассчитан на давление, при котором дефект рукава не менее опасен, чем дефект цилиндра.

Что указать при заказе

Масса на одну опору, зазор под грузом, нужный ход, положение цилиндра в пространстве и число цилиндров в схеме. Если задача на стягивание или выпрессовку, укажите это отдельно.
