Домкраты гидравлические ДУ c полым штоком

Домкраты с полым штоком имеют сквозное отверстие по оси: через него пропускают стержень, шпильку или канат, к которым прикладывают усилие. В разделе собраны силовые цилиндры под выносной насос, без рычага и бачка в корпусе. Различаются они способом возврата штока и величиной рабочего хода.

Расшифровка обозначения в артикуле

Индекс ДП200Г100 читается посимвольно.

• ДП — домкрат с полым штоком.
• 200 — грузоподъёмность в тоннах.

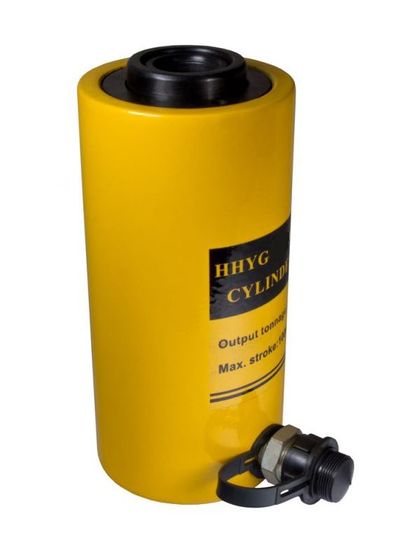

• Г — гидравлический возврат штока; буква П на этом месте означает пружинный.
• 100 — рабочий ход в миллиметрах.

По той же схеме ДП20П50 означает двадцать тонн, пружинный возврат и ход пятьдесят миллиметров.

Ход в технических характеристиках принимает значения 50, 75 и 100 мм: индекс П50 соответствует пятидесяти миллиметрам, П100 и Г100 — ста. Больших значений в линейке нет: полый цилиндр рассчитан на натяжение и стягивание, подъём на высоту для него побочная задача.

Закрытая высота, ход и высота подъёма

Три размера в характеристиках связаны простым сложением: 161 + 50 = 211, 276 + 75 = 351, 304 + 100 = 404 миллиметра. Первое число задаёт габарит сложенного домкрата по оси, второе — рабочий ход, третье показывает высоту в выдвинутом положении.

При подборе первым проверяют закрытую высоту. От неё зависит, помещается ли цилиндр в зазор между гайкой и опорной плитой, между фланцем и стеной, между анкерной плитой и торцом балки. Недостающий ход добирают повторной установкой, а закрытую высоту уменьшить нельзя.

Усилие на выдвижение и на втягивание

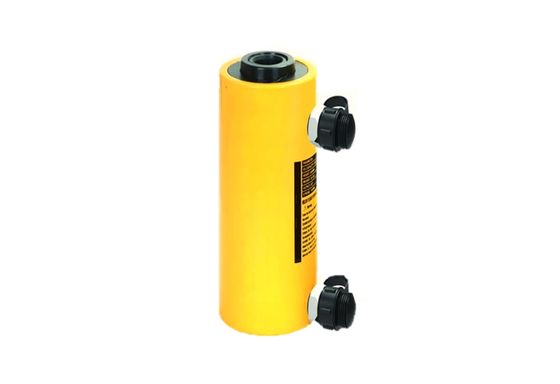

У двусторонних исполнений нагрузка записана дробью: 562/377, 965/642, 1495/909, 1929/1161 кН. Первое число показывает усилие на выдвижение, второе — на втягивание.

Обратный ход даёт 60–67% от прямого по всему ряду. Если домкрат гидравлический применяют на втягивание (снять деталь, посаженную с натягом, стянуть фланцевое соединение), расчёт ведут по второму числу.

Причина в геометрии. При выдвижении масло давит на всю площадь поршня, при возврате — на кольцо вокруг штока, а площадь кольца меньше.

Сквозное отверстие штока и области применения

Сквозной канал по оси определяет назначение конструкции. Через него пропускают стержневую или канатную арматуру, шпильку, трос, вал, и усилие прикладывают к ним напрямую.

Отсюда перечень задач: натяжение арматуры при пост- и преднапряжении железобетонных конструкций, натяжение вант, запрессовка и выпрессовка деталей, установленных с натягом на длинных валах. В конструкции съёмников и прессов такой цилиндр работает силовым приводом, вертикальное и горизонтальное перемещение грузов для него второстепенно.

Диаметр отверстия — такой же рабочий размер, как тоннаж. В индексе его нет, поэтому под конкретный диаметр арматуры или шпильки модель сверяют по паспорту.

Подбор насоса и рабочее давление

Насос в комплект не входит. У каждого цилиндра в характеристиках стоит строка «модель насоса»: HHB-700, HHB-700A и HHB-700B у односторонних, HHB-700S и HHB-630B у двусторонних. Указанная модель является условием работы цилиндра.

Односторонний насос к исполнению Г не подходит: цилиндру нужны две линии, а у насоса один выход. Обратная подстановка тоже не имеет смысла: двусторонняя станция к пружинному цилиндру подключается одним рукавом, вторая линия остаётся незадействованной.

Максимальное рабочее давление 700 бар, то есть 70 МПа. Эта величина относится ко всей цепи: домкрат, рукав, быстроразъёмные муфты, переходники, манометр. Допустимое давление системы определяется её самым слабым элементом, а не паспортом цилиндра.

Работа в любом пространственном положении

Домкрат гидравлический TOR сохраняет работоспособность в любом пространственном положении: лёжа, боком и перевёрнутым. Опора выполнена из закалённой стали, шток хромирован. Для натяжения это принципиально: анкер на подпорной стене и вант на мачте не разворачиваются под удобный угол.

Ограничение касается пружинного возврата. Пружина складывает шток надёжно только при снятой нагрузке, и обратный ход в неудобном положении медленнее гидравлического.

Что уточнить при заказе

Для подбора укажите усилие, нужный ход, диаметр того, что проходит через шток, свободный габарит по оси и направление усилия: на выдвижение или на втягивание.
