Домкраты гидравлические телескопические

Телескопический домкрат — гидравлический цилиндр, шток которого выдвигается двумя-тремя вложенными ступенями. В разделе две линейки: грузовые цилиндры ДТ, которые работают от отдельного насоса, и ДГТ с рычагом и насосом внутри корпуса.

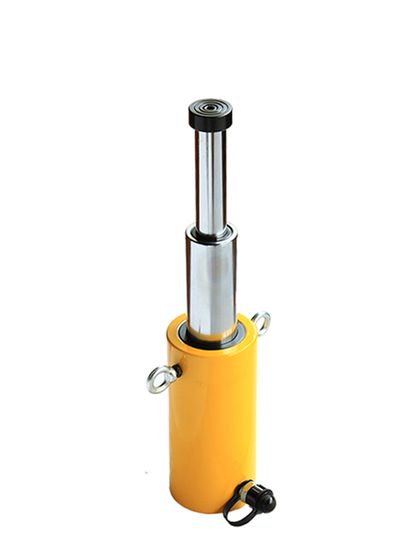

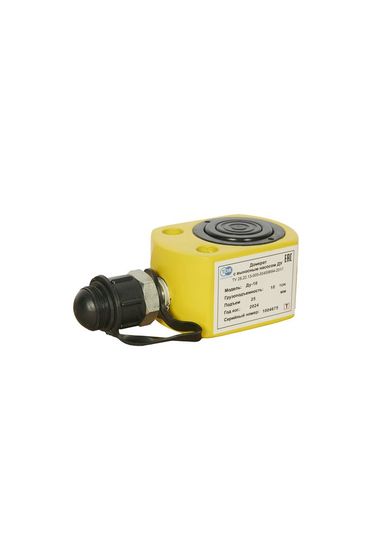

Слово «телескопический» описывает устройство штока, а не высоту подъёма. В разделе есть модель на 50 т с ходом 600 мм и модель на 10 т с ходом 25 мм: первая поднимает груз почти на метр, вторая сдвигает его на два с половиной сантиметра.

Размеры в таблице даны в миллиметрах.

Расшифровка обозначений ДТ и ДГТ

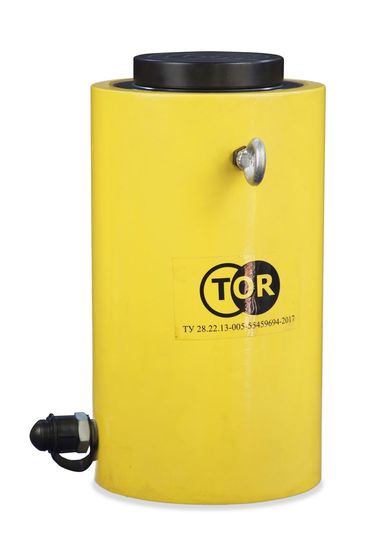

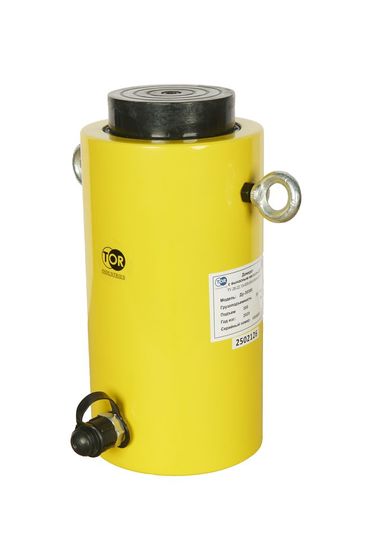

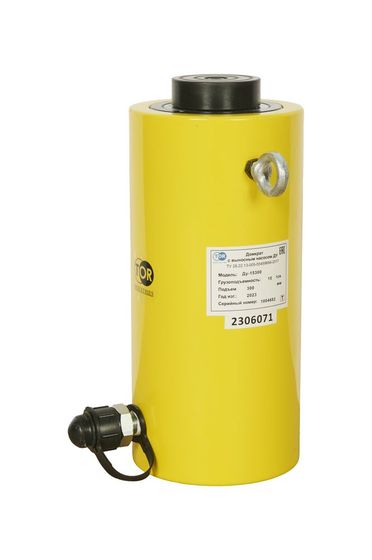

Обозначение серии ДТ состоит из трёх частей.

• ДТ означает телескопическое исполнение.
• 50 — грузоподъёмность в тоннах.
• Г600 читается как рабочий ход штока в миллиметрах.

По обозначению модели ДТ виден рабочий ход, то есть высота, на которую поднимется груз.

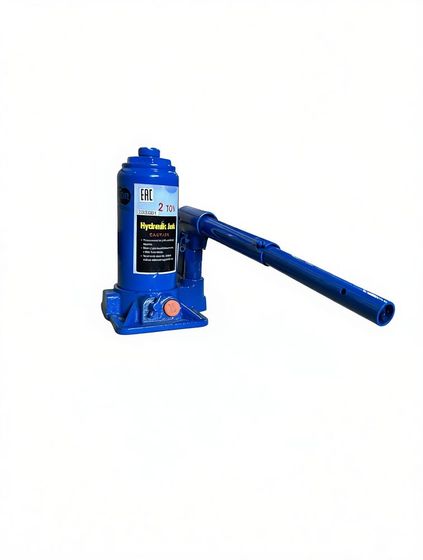

В обозначении серии ДГТ одно число: грузоподъёмность в тоннах. Ход у ДГТ-10 и ДГТ-12 одинаковый (285 мм), у ДГТ-2 и ДГТ-6 тоже одинаковый (160 мм), хотя грузоподъёмность отличается втрое. Ход для этой линейки уточняют по характеристикам модели.

Число в скобках в конце обозначения указывает количество выдвижных ступеней. Трёхступенчатый цилиндр даёт тот же ход при меньшей сложенной высоте, чем двухступенчатый: звенья вложены друг в друга, и каждое следующее короче.

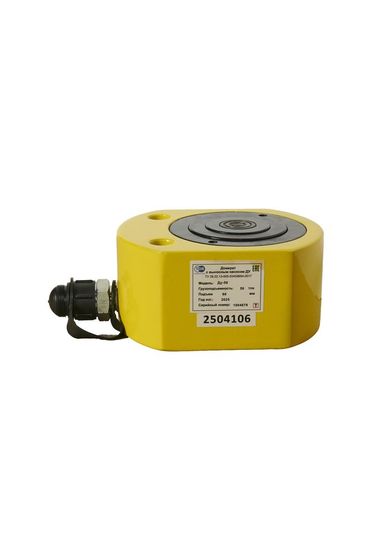

Низкие телескопические домкраты

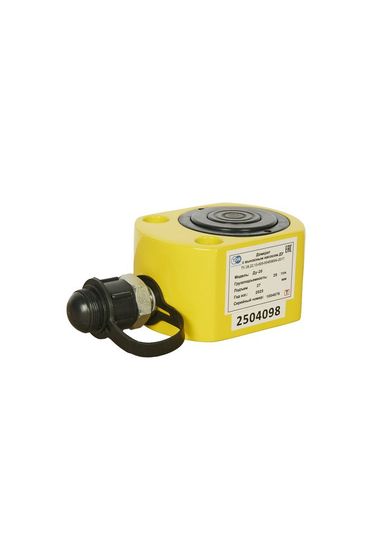

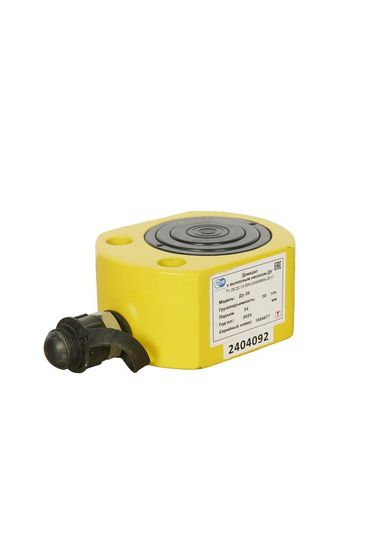

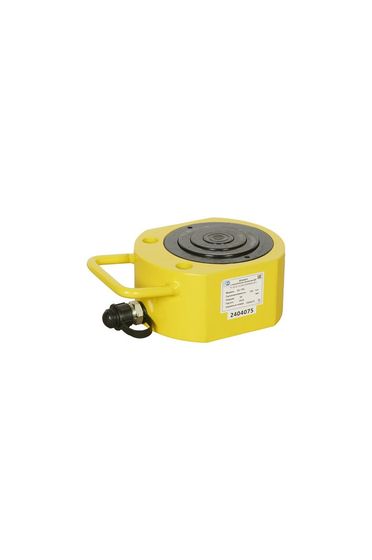

Отдельная группа позиций обозначена как низкие: ДТ20Г27, ДТ30Г54, ДТ100Г69. Высота подхвата в этой группе от 49 до 93 мм, ход штока от 25 до 69 мм. Телескопическая схема здесь нужна для малой сложенной высоты: цилиндр входит в пятисантиметровый зазор под грузом.

Подъём ста тонн на 69 мм применяют для отрыва станины от фундамента, а также для выпрессовки и рихтовки перекошенной конструкции. Для подъёма машины до отрыва колеса хода такого домкрата недостаточно.

Насос для серии ДТ заказывают отдельно

В характеристиках грузовых цилиндров стоит строка «Модель насоса»: HHB-630A, HHB-700A, HHB-700C. Строка указывает совместимый насос; в комплект поставки цилиндра он не входит.

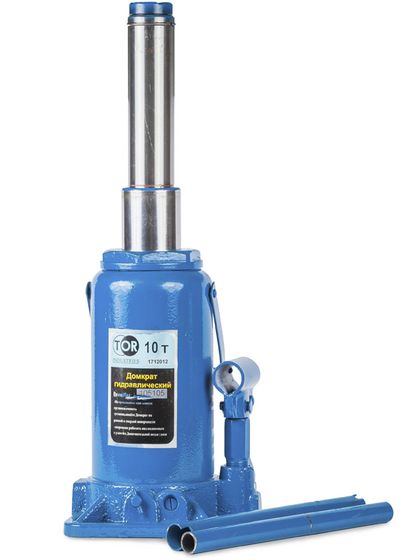

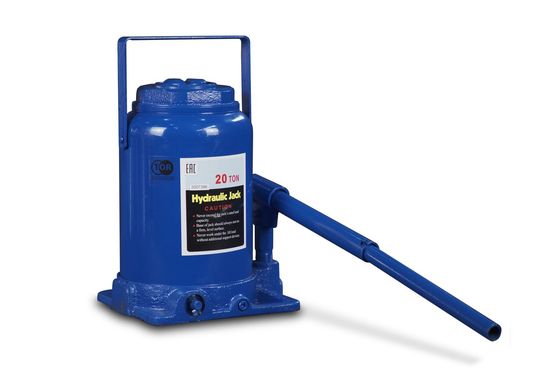

Линейка ДГТ устроена иначе: рычаг и насос встроены в корпус, работать можно сразу. Возврат штока по всей группе пружинный.

Рабочий объём масла

По разделу он составляет от 30 до 3543 см³. Разница в сто с лишним раз определяет время подъёма: старший цилиндр поднимает груз на паспортные шестьсот миллиметров, но для этого через насос нужно перегнать три с половиной литра масла.

Если подъёмов за смену больше одного, для такого объёма применяют насос с приводом вместо ручной рукоятки.

Опорная площадка при полном выдвижении

Каждая следующая ступень тоньше предыдущей, а размер опорной площадки внизу остаётся прежним. У старшей позиции груз в верхней точке находится в 990 мм над основанием, и вся выдвинутая колонна опирается на площадку того же размера.

Основание должно прилегать к опоре всей плоскостью; установка на угол или на подложку из доски не допускается. После подъёма под груз заводят страховочные опоры и переносят вес на них. Сливной клапан открывают плавно: при резком открытии груз падает.

При заказе укажите массу на одну опору, зазор под грузом до подъёма, нужный ход и наличие насоса под цилиндр.
