Насосы электрогидравлические к двусторонним гидравлическим домкратам

Двусторонняя электрогидравлическая станция серии TOR HHB-630B рассчитана на домкраты и цилиндры, у которых шток должен возвращаться с усилием. Съёмник стягивает подшипник, зажимное приспособление разжимается, пресс выводит пуансон из детали, испытательный стенд тянет образец: в этих операциях обратный ход такая же рабочая операция, как прямой. Для них применяют гидравлический домкрат двустороннего действия, односторонний такую работу не выполняет.

Обратная линия: давление то же, что в прямой

Рукавов два, и оба идут от станции к домкрату. Второй легко принять за сливной, потому что в односторонних схемах на его месте ничего нет.

В штоковой полости те же семьсот бар. Рукав облегчённого исполнения, муфта от пневматики или переходник без маркировки в обратной линии не допускаются: разрушение системы происходит по слабейшему элементу.

Колебание уровня масла в баке на объём штока

При выдвижении в поршневую полость уходит больше масла, чем возвращается из штоковой: разницу составляет объём, который занимает сам шток. При складывании цилиндра эта разница возвращается в бак.

Для восьмилитрового бака крупный цилиндр с длинным ходом означает заметное колебание уровня в обе стороны. При недоливе насос захватывает воздух в конце выдвижения. При переполненном баке масло при обратном ходе выходит наружу через заливную горловину. Заливают по метке.

Расчёт подачи на полный цикл

В карточке две подачи. При минимальном рабочем давлении 20 бар это 5 или 10 л/мин, при максимальном — 0,7 или 2,0.

Разница между первым и вторым числом доходит до семикратной, и относится она к каждому направлению отдельно. Цикл «выдвижение под нагрузкой, втягивание под нагрузкой» считают по нижней подаче дважды. Литровый цилиндр на медленной станции проходит такой цикл почти три минуты, без учёта установки, снятия и перестановки.

Старшее исполнение: однофазное питание и ток нагрузки

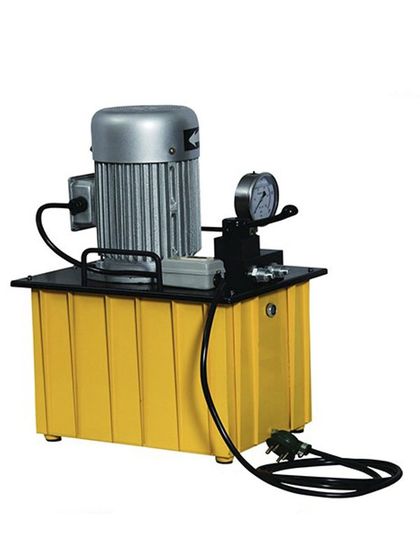

Старшее исполнение с баком на 35 л питается от однофазной сети. Для выездной бригады это главный довод: трёхфазный ввод есть не на каждом объекте.

Ограничение этого исполнения — ток. Два с лишним киловатта на 220 В дают около десяти ампер по номиналу и заметно больше в момент пуска. Автомат, розетку и сечение удлинителя проверяют до первого включения, иначе станция отключает защиту в момент, когда цилиндр упёрся в груз.

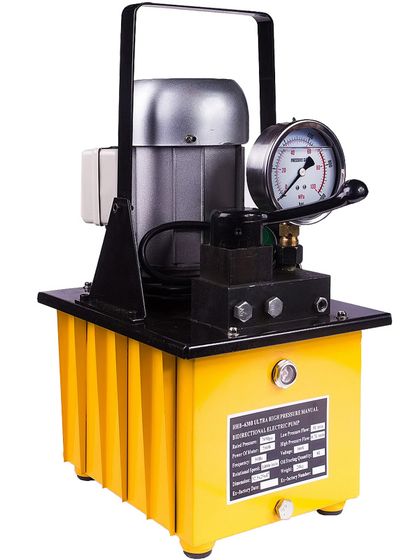

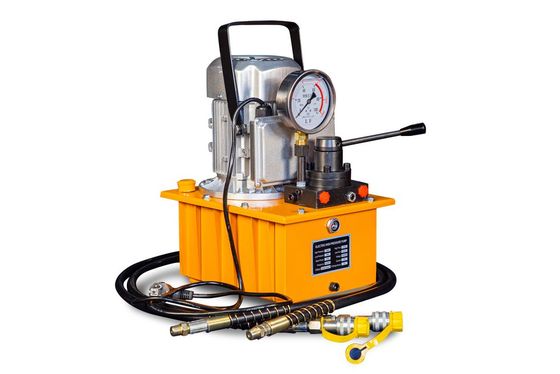

Младшее исполнение на 0,75 кВт выпускается в двух версиях, 220 и 380 В, с баком на 8 л и корпусом 305×245×510 мм. Его применяют там, где цикл короткий и станцию переносят в руке.

Что уточнить при заказе

Модель гидравлического домкрата, его рабочий объём, длину хода и напряжение, которое заведено на место работы.
