Насосы ручные к односторонним гидравлическим домкратам

Ручной гидравлический насос с одним выходом применяют как привод для оборудования одностороннего действия: гидроцилиндров, съёмников, гайколомов, опрессовщиков наконечников, малых прессов. В паспортах этих изделий указана та же серия привода, что и у односторонних гидравлических домкратов.

Односторонняя схема работает по одной линии: масло подаётся в цилиндр под давлением, а возврат штока обеспечивает пружина или масса самого груза. Привод в возврате не участвует.

Одноступенчатый и двухступенчатый привод в серии

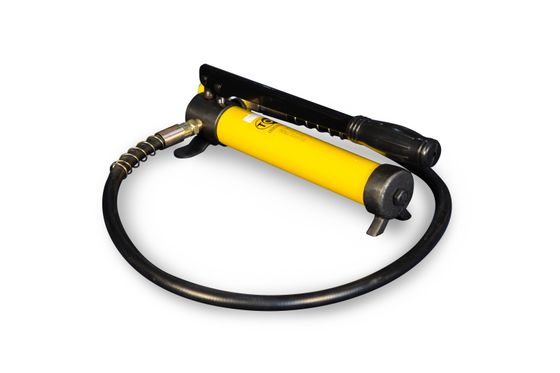

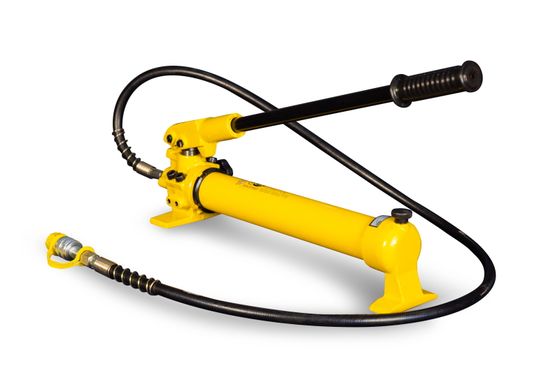

Серия 700 двухступенчатая: на холостом ходу работает большой поршень, под нагрузкой привод переключается на малый. Младшая модель HHB-180 выполнена одноступенчатой.

Различие отражено в строке «пропускная способность штока». По разделу она составляет 8, 13 и 32 см³ за одно движение рычага на минимальном давлении, разброс вчетверо. У одноступенчатой модели подача не переключается: объём масла за ход одинаков на холостом ходу и под нагрузкой, меняется только усилие на рукояти.

Одноступенчатый привод проще, дешевле и предсказуемее на коротком ходе. Ограничение одно: длинный цилиндр, который сначала нужно выбрать вхолостую на десяток сантиметров, одной ступенью заполняется медленно.

Буквенный индекс в обозначении: комплектация

• A: увеличенный резервуар. У бака на 3,2 литра полезный объём масла 2700 см³.

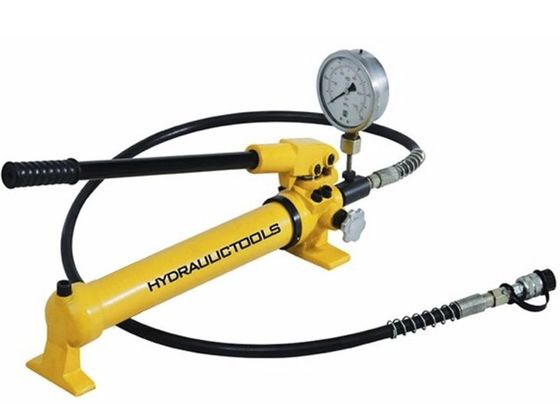

• B: тот же увеличенный бак, дополнительно манометр и переходник к нему.

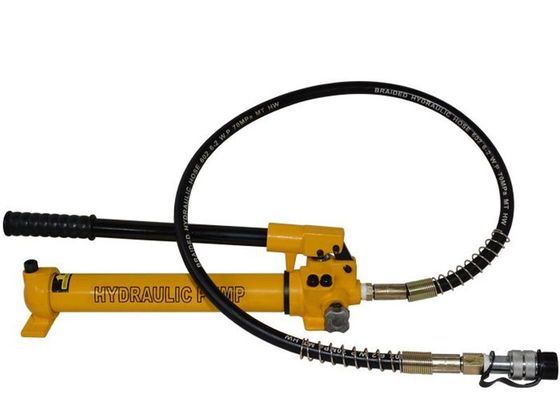

• C: укороченный рукав высокого давления, 1,2 м вместо 1,8.
• без буквы: базовое исполнение серии.

Буква не связана с давлением и усилием, она обозначает только состав комплекта. Полезная ёмкость всегда меньше паспортной вместимости, разница доходит до полулитра. Этот остаток в цилиндр не поступает: он остаётся в мёртвом объёме бака и в самом рукаве.

Вентиль сброса и предохранительный клапан

Вентиль сброса расположен снаружи, им управляет оператор. Он же служит для опускания груза: вентиль приоткрывают, и шток идёт вниз; закрывают, и шток останавливается. Скорость опускания задаёт оператор вручную, на односторонней схеме это единственный способ управлять спуском.

Предохранительный клапан расположен внутри насоса и оператору недоступен. Его назначение: отсечь перегрузку, когда цилиндр уже упёрся, а качание продолжается.

Смешение этих узлов приводит к ошибочной диагностике. Тугой вентиль пытаются дожать, внутренний клапан в это время уже стравливает давление, и оператор делает вывод, что насос не держит давление.

Объём резервуара и ход цилиндра

Односторонний ручной насос с баком 0,4 литра рассчитан на короткий ход цилиндра, грузоподъёмность с объёмом бака не связана. Гайколому, съёмнику, низкому домкрату с ходом в пару сантиметров требуется давление, объём масла у них небольшой.

Крупный резервуар применяют для длинноходовых цилиндров, для работы с двумя машинами от одного привода, для серии подъёмов без долива. Потребность в объёме рассчитывают сложением рабочего объёма цилиндра и объёма рукава, который также заполняется маслом; тоннаж в этом расчёте не участвует.

Что уточнить при заказе

При заказе укажите модель цилиндра из его паспорта, рабочий ход штока и требуемую длину рукава от точки, где будет стоять оператор.
