Насосы электрогидравлические к односторонним гидравлическим домкратам

Электрогидравлические насосные станции подают масло в односторонние гидравлические домкраты и цилиндры: давление создаёт электродвигатель, станция работает, пока нажата кнопка. Максимальное давление у всех станций раздела одинаковое, 700 бар. Усилие на цилиндре задаёт именно давление, поэтому внутри раздела станции различаются подачей и допустимой длительностью работы, усилие у всех одно.

Две подачи в карточке: при минимальном и при максимальном давлении

В карточке указаны две подачи: при минимальном рабочем давлении и при максимальном. По ряду это 5 и 10 литров в минуту против одного-трёх литров на семистах барах.

Пока шток идёт вхолостую, насос быстро заполняет пустой ход. Как только груз лёг на шток, давление растёт, и подача падает до тех же одного-трёх литров. Время полной операции рассчитывают по нижнему числу: верхнее относится к секундам, пока цилиндр ещё не поднимает груз.

Минимальное рабочее давление, для которого дана быстрая подача, по ряду тоже различается: 20 или 70 бар.

Мощность двигателя и объём бака

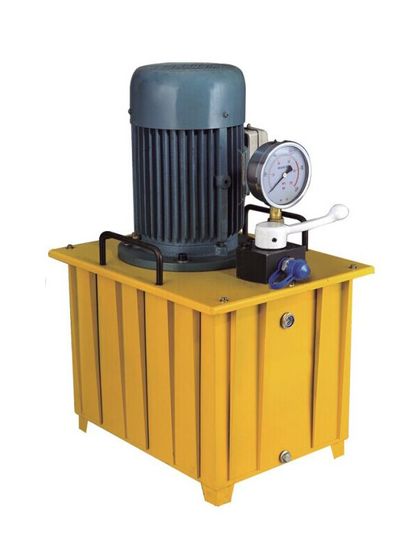

Объём бака растёт вместе с мощностью примерно пропорционально, и это связано с нагревом. Масло, продавленное через клапан на семистах барах, нагревается, а тепло отводит объём масла в баке. Семи литров хватает на короткий цикл: подъём, установка опоры, сброс давления, выключение. Тридцать пять литров рассчитаны на повторяющуюся работу в течение смены.

Компактная станция под крупный цилиндр не подходит даже с увеличением времени операции: у неё меньше и запас масла на полный ход, и запас на нагрев.

Схема одностороннего действия: подача в одну полость цилиндра

Насос подаёт масло в одну полость. Шток выходит под давлением, а возвращается сам: пружиной цилиндра или под весом груза.

Для цилиндра двустороннего действия такая станция не подходит ни при каком давлении: ему нужны вторая линия и распределитель на две стороны. Схему действия проверяют по паспорту цилиндра до заказа насоса.

Из односторонней схемы следует ограничение, которое проявляется уже на объекте: скорость обратного хода не регулируется. Цилиндр, установленный штоком вниз, возвращается быстро. Тот же цилиндр штоком вверх, без груза и с ослабленной пружиной, складывается медленно и не всегда до конца.

Напряжение питания и перенос станции

Обе серии выпускаются на 220 и на 380 вольт при одинаковой мощности. Выбирают по напряжению, заведённому на объект, с одним ограничением у однофазного варианта старшей серии: три киловатта соответствуют примерно четырнадцати амперам по номиналу, без учёта пускового тока. Бытовая розетка на шестнадцать ампер работает на границе допустимого.

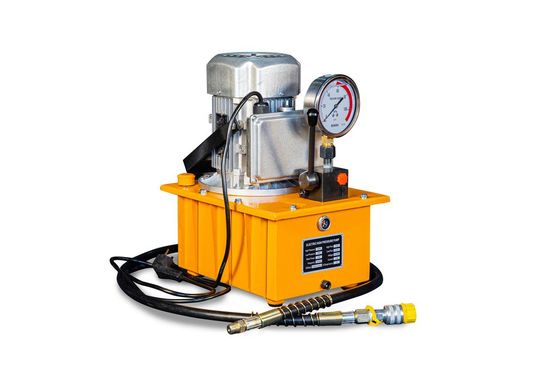

Компактную станцию 305×245×510 мм переносит один человек. Тяжёлую при 455×355×660 мм перевозят на тележке, подъём её по лестнице планируют отдельно.
