Роликовые подкатные платформы CRE

Роликовые подкатные платформы CRE марки TOR применяют для перемещения станков внутри цеха без крана: низкие катки подводят под станину, и станок перекатывают по полу. Серия выпускается в трёх исполнениях, два из них совпадают по грузоподъёмности.

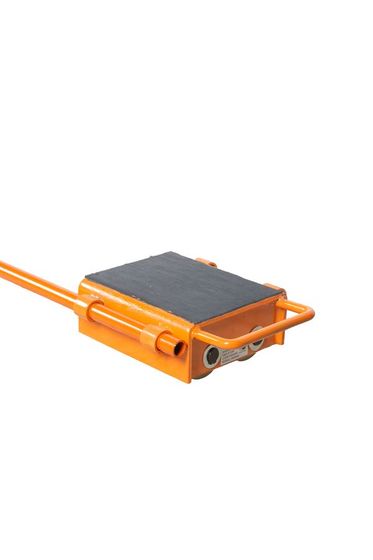

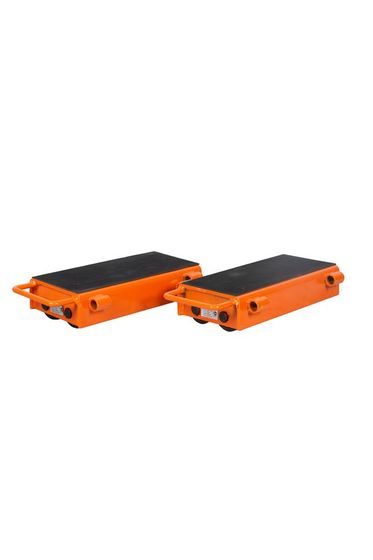

Число в индексе означает тонны, но записано по-разному: CRE-6 рассчитана на шесть тонн, CRE-240 на двадцать четыре, а CRE-60 тоже на шесть, только с нулём на конце. Заказ «шестидесятки» в расчёте на десятикратный запас даёт такую же по нагрузке опору по другой цене.

Размер катка и материал колёс по исполнениям

Размер катка у всех трёх исполнений одинаковый: 85×90 мм. Четырёхкратная разница по нагрузке получена материалом и числом катков:

• шесть тонн приходятся на нейлоновые катки;
• двадцать четыре тонны — на стальные, и катков под опорой восемь.

Отсюда ограничение по маршруту. Нейлон катится по бетону и наливному полу, не оставляя следа. Сталь под двадцатью четырьмя тоннами продавливает молодую стяжку, асфальт и тротуарную плитку. Материал колёс задан исполнением вместе с тоннажем: верхняя ступень по нагрузке означает стальные катки и требования к покрытию пола.

Два шеститонных исполнения: длина корпуса и площадка

Шеститонные исполнения равны по нагрузке и различаются пятном опоры. Длина корпуса по серии от 299 до 512 мм при одной высоте 115 мм, поворотный стол наверху от 235×211 до 441×215 мм.

У компактного исполнения площадка с противоскользящим покрытием, у второго площадка без покрытия. Различие проявляется на первом уклоне пола: окрашенная или промасленная станина по голой стали начинает скользить раньше, чем такелажный набор тронется с места.

Стол подводят только под силовой элемент рамы. Двадцать четыре тонны на пятне 441×215 мм создают давление, которое не выдерживает ни кожух, ни лист обшивки, ни поддон под станиной.

Грузоподъёмность указана на одну платформу

Роликовая платформа подкатная работает в наборе по числу точек опоры. Станок ставят на четыре опоры, нагрузку считают по самой тяжёлой точке: центр тяжести станины смещён, и масса никогда не делится поровну.

Высота 115 мм равна высоте, на которую груз нужно приподнять домкратом, чтобы завести под него опору. Собственного хода вверх у платформы нет, поэтому перемещение начинается с подъёма: домкрат в комплекте оснастки нужен раньше самих опор.

При заказе уточняют массу груза, число точек опоры, высоту, на которую его удаётся поднять, и покрытие пола на маршруте.
