Роликовые подкатные платформы SF

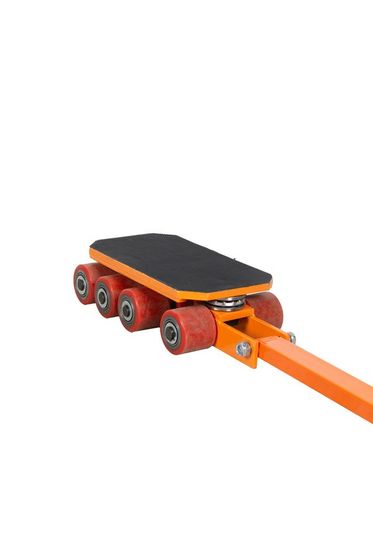

Роликовая платформа подкатная перемещает станок или пресс без крана: груз приподнимают на несколько сантиметров и подводят под него катки. Серия SF марки TOR отличается от простого катка тем, что направлением движения можно управлять на ходу. Цифра в индексе обозначает число роликов: у SF11 одиннадцать роликов при номинале пятнадцать тонн, у SF4 четыре ролика при шести тоннах.

Последний столбец показывает принцип линейки: нагрузка на один ролик держится около полутора тонн по всему ряду, растёт только их число. Сам ролик у всех исполнений одинаковый: 80×70 мм, полиуретан.

Нагрузка на пол у разных типоразмеров

Ролик один и тот же, поэтому давление в пятне контакта одинаковое. Пятнадцатитонная платформа давит на бетон не сильнее шеститонной, она лишь длиннее.

Практический вывод: запас по полу обеспечивают числом точек опоры под грузом; старший типоразмер его не добавляет. Полиуретан бережёт наливной пол и плитку, но точечная нагрузка в полторы тонны остаётся точечной при любом номинале платформы.

Ролик над деформационным швом или выбоиной нагрузки не несёт: его долю принимают соседние, и запас, заложенный в номинал, расходуется на одном шве. Маршрут проверяют до того, как груз опущен на катки.

Габаритная высота 110 мм

Габаритная высота у всех исполнений одинаковая. Платформы разных типоразмеров допускается ставить под один груз: короткая опора под лёгкий конец станины, длинная под тяжёлый, плоскость ровная, без перекоса.

Эти же 110 мм сначала набирают домкратом: пока груз не приподнят на высоту корпуса, завести под него платформу невозможно.

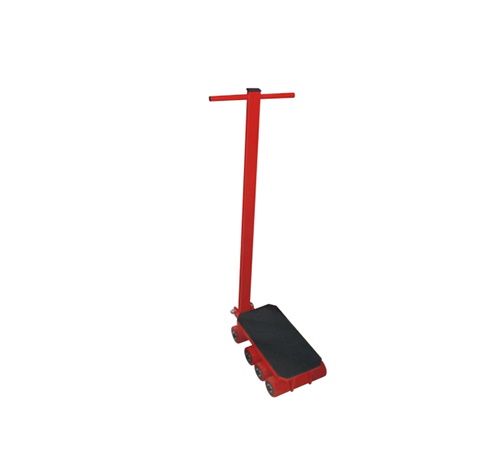

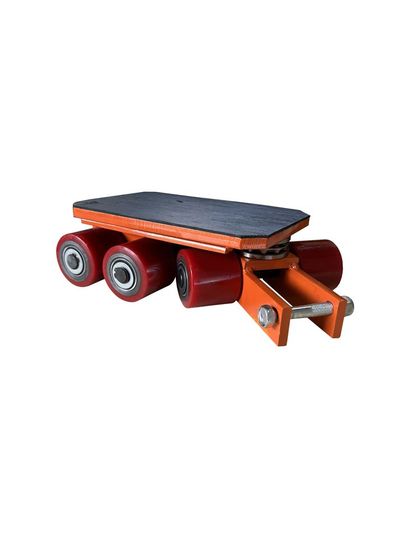

Поворотный стол и рулевая ручка

Управляемое исполнение отличается от простого катка поворотным столом и рулевой ручкой. Станина лежит на столе неподвижно, роликовая тележка под ней доворачивается ручкой по ходу движения.

Без ручки направление меняют только перестановкой: груз опускают, разворачивают опоры, поднимают снова. Поэтому в комплекте управляемая точка обычно одна, ведущая, остальные закрывают неповоротными опорами той же высоты.

Размер поворотного стола и площадь опоры

Размер поворотного стола по ряду от 220×180 до 400×200 мм. По короткой стороне это меньше двадцати сантиметров.

Швеллер рамы, лапа станины или край поддона, положенный на стол кромкой, работает на изгиб и продавливает полиуретан. Опора должна ложиться на стол всей площадью. Если пятно контакта у груза меньше стола, под него подкладывают стальную пластину: она распределяет нагрузку.

Ширина корпуса по ряду 223 или 305 мм. Широкий вариант выбирают под станину, которая на узком столе не помещается устойчиво.

Что уточнить при заказе

Для расчёта комплекта нужны масса груза, положение центра тяжести, число и размер точек опоры, покрытие пола и все пороги на маршруте.
