Роликовые подкатные платформы Y

Роликовые подкатные платформы серии Y применяют для перемещения тяжёлого оборудования по цеху качением: домкрат приподнимает станину, катки принимают её вес. Внутри серии позиции различаются грузоподъёмностью, числом и размером роликов, собственной высотой и размером верхней площадки.

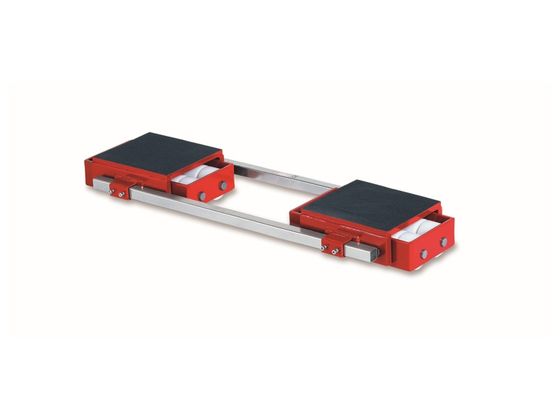

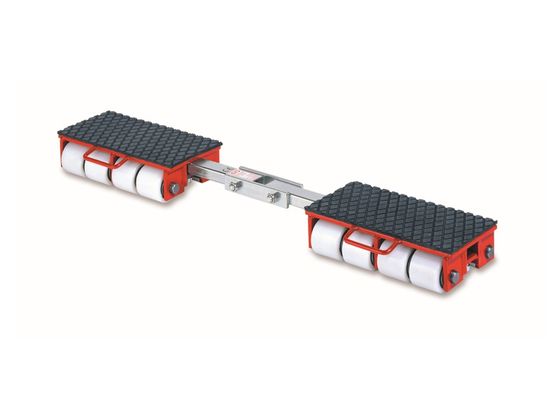

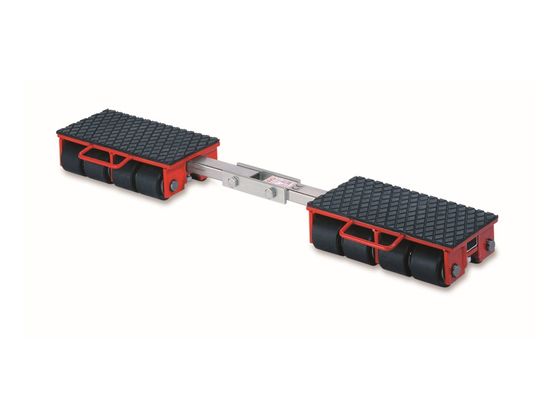

Цифра после буквы в этой серии означает грузоподъёмность в тоннах без пересчёта: роликовая платформа подкатная TOR Y4 рассчитана на 4 т, TOR Y24 — на 24 т. Дальше по ряду идут 8, 12, 16 и 18 т. Соседние подкатные серии обозначены иначе, килограммами и числом роликов, поэтому индексы разных серий легко перепутать.

Ручки у платформ Y нет ни в одном исполнении. Это ведомая роликовая опора: она катится строго вдоль корпуса, а направление комплекту задаёт поворотная платформа спереди.

Число и размер роликов по ступеням грузоподъёмности

Вариантов по количеству роликов в серии четыре: 4, 8, 12 и 16. Ступеней грузоподъёмности шесть. Три исполнения из ряда стоят на шестнадцати катках и различаются между собой размером ролика и рамой.

Основной типоразмер ролика по серии — 80×70 мм, у одного исполнения он увеличен до 110×85 мм: больше диаметр и шире беговая дорожка при той же схеме.

Сравнивать подкатные платформы только по числу роликов не следует. Две платформы на шестнадцати катках с роликами 80×70 и 110×85 мм различаются сильнее, чем платформы на двенадцати и шестнадцати катках одного типоразмера.

Собственная высота 110 и 160 мм: сборка комплекта

Собственная высота у большинства позиций серии 110 мм, у одной 160 мм. При сборке комплекта под общий груз разница в пять сантиметров критична.

Опоры разной высоты под одной станиной не работают совместно: низкие остаются без нагрузки, вся масса приходится на высокую, а её паспортная грузоподъёмность рассчитана на равномерное опирание и в таком режиме не действует.

Порядок подбора: сначала выбирают высоту, на которую груз удастся приподнять домкратом, затем внутри неё набирают тоннаж по точкам опоры.

Материал роликов и требования к полу

Материал колёс у всех платформ Y один: нейлон. Он жёсткий, катится легче полиуретана и выдерживает точечную нагрузку, но передаёт её на пол без смягчения.

Для ряда покрытий это ограничение: наливной пол, эпоксидное покрытие, полированный бетон и свежая стяжка не рассчитаны на нейлоновый каток под нагрузкой двадцать тонн. Ролики из полиуретана есть в поворотных сериях и среди подкатных платформ с другим индексом; внутри серии Y такого исполнения нет.

Размеры верхней площадки и корпуса

Размеры поворотного стола по ряду: 130×130, 200×160, 280×178, 280×260, 330×200 и 339×178 мм. У одного исполнения длина площадки совпадает с длиной корпуса до миллиметра.

Форма разная: от квадрата 130×130 до вытянутого прямоугольника 339×178. Под лапу станка выбирают площадку, которая накрывает силовой элемент целиком; больший размер сам по себе преимущества не даёт.

Корпуса по всему ряду компактные: самый крупный в серии 330×230 мм, самый малый 170×130 мм. Даже верхняя граница меньше листа А3.

Что уточнить при заказе

При заказе укажите массу груза, число точек опоры, размер площадки под каждой из них, высоту подъёма домкратом и покрытие пола.
