Редуктор

Редукторы в этом разделе относятся к двум типам: червячные приводы к конвейерам, шнекам и мешалкам и узлы подъёма к талям, лебёдкам и опорным балкам. Под тем же словом ищут ещё два изделия, несовместимых с ними по назначению; таблица помогает различить их до подбора.

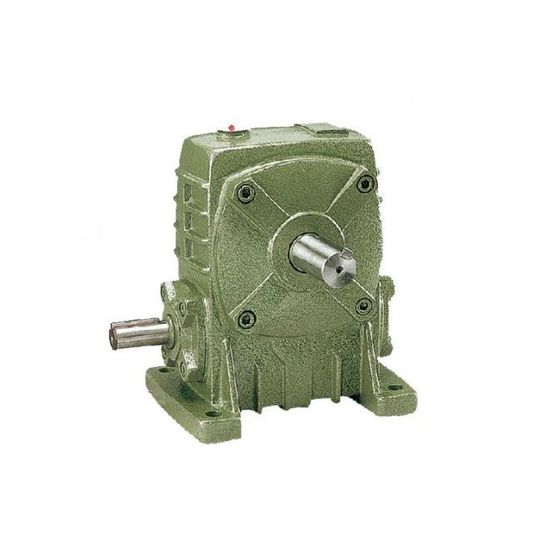

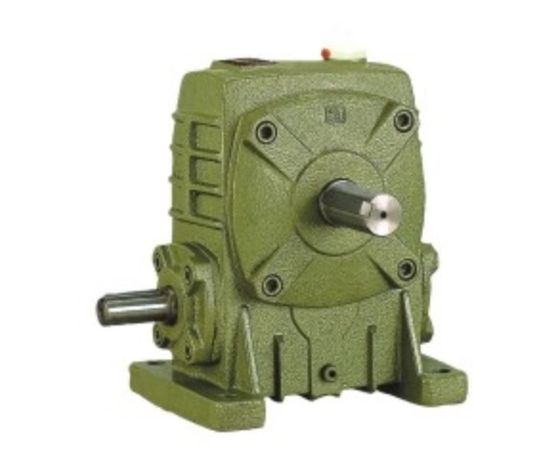

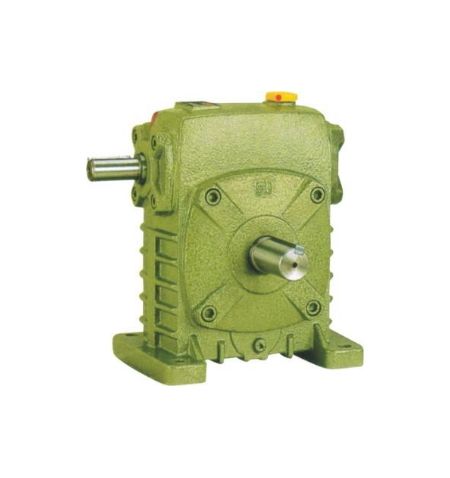

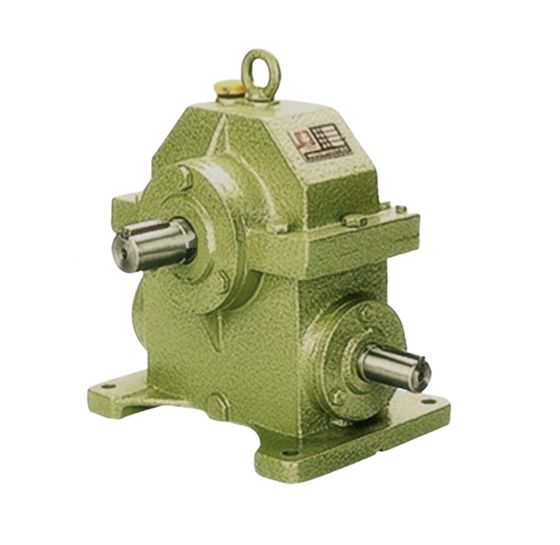

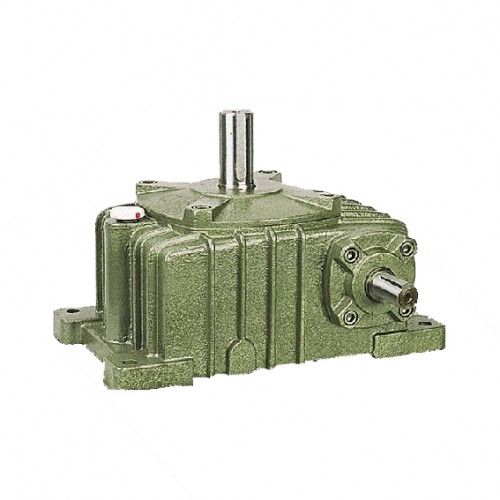

Передаточное число и типоразмер в маркировке WPA-80-30-А

• 80 — межосевое расстояние в миллиметрах: 40, 50, 60, 70, 80, 100, 120, 135, 200. Это типоразмер корпуса, по нему подбирают замену.
• 30 — передаточное число: 10, 20, 25, 30, 40, 50, 60, 80. Выходной вал делает один оборот на тридцать оборотов двигателя, крутящий момент растёт в те же тридцать раз.
• Буква — вариант сборки и положение валов.

Количество ступеней в маркировке не указано: вся линейка одноступенчатая. Справочные отношения 1:100 и выше относятся к двухступенчатой схеме, для одной ступени предел 1/80.

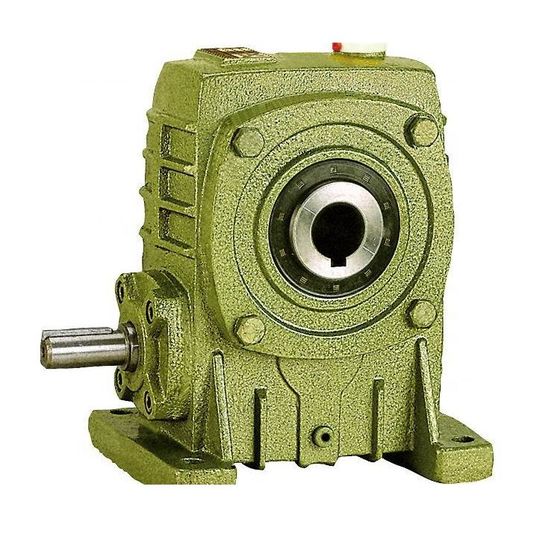

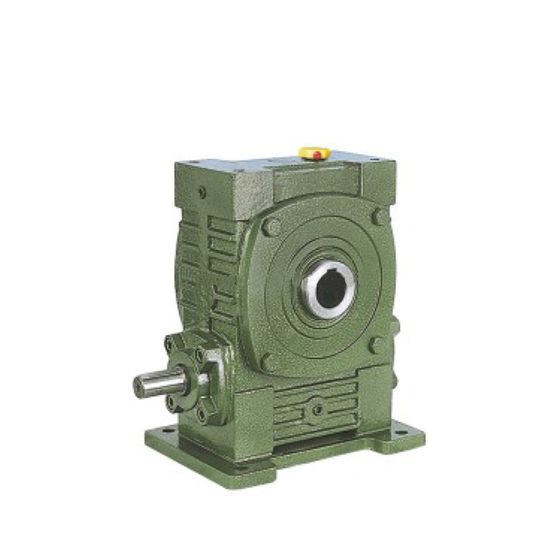

Исполнение с полым валом

Основное исполнение — с полым валом. Такой редуктор не крепится лапами и не соединяется с машиной муфтой: его надевают на вал механизма, как втулку.

Насадной корпус проворачивается вслед за валом, поэтому его удерживает реактивная штанга или упор в раму. Место под упор определяют до монтажа.

Как передача меняет скорость вращения и крутящий момент

Двигатель даёт высокую частоту вращения при небольшом моменте, барабану тали нужны низкие обороты и большой момент. Редуктор мощность не увеличивает: он перераспределяет её между угловой скоростью и моментом. Частота вращения снижается, крутящий момент растёт во столько же раз.

Ведущий элемент пары — винт с трапецеидальной резьбой. Он передаёт вращение зубчатому колесу с косыми зубьями, оси при этом скрещиваются под прямым углом. Одно зацепление даёт передаточное число, для которого цилиндрической зубчатой схеме требуются две ступени и два зубчатых колеса.

Червячная, цилиндрическая и коническая передача: различия

Для привода, работающего непрерывно, низкий КПД означает большие потери энергии. В таких случаях применяют цилиндрический механический редуктор или мотор-редуктор с ним. Для тали, которая поднимает груз минуту и затем стоит полчаса, эта разница несущественна. Червячную схему применяют на повторно-кратковременных режимах.

Коническую передачу в чистом виде применяют редко. Обычно коническую ступень ставят первой, чтобы развернуть поток мощности, а передаточное число добирает цилиндрическая: так собран коническо-цилиндрический мотор-редуктор конвейера.

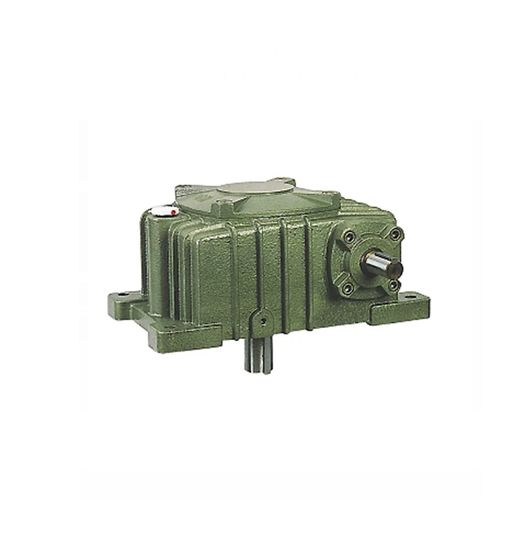

Корпус чугунный, объём масла в нём от 0,35 до 1,6 литра. Червячное колесо в разных исполнениях расположено вверху, внизу или сбоку: от этого зависит направление выходного вала и уровень масла. Разворачивать агрегат по месту не допускается, иначе зацепление останется без смазки.

Самоторможение червячной передачи и тормоз подъёмного механизма

Червячная пара не проворачивается обратной нагрузкой, и в описаниях видов редукторов это подают как «тормоз не нужен». Для подъёма груза так рассуждать нельзя: удержание зависит от трения в зацеплении, а трение меняется от нагрева и сорта масла. С выработкой пары в валу растёт люфт. Тормоз подъёмного механизма — отдельный узел.

Редукторы подъёма для талей, лебёдок и опорных балок

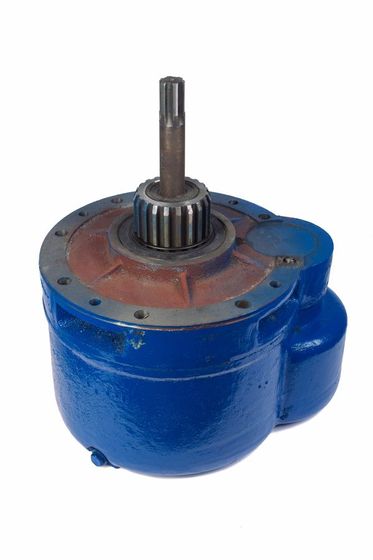

• К талям CD — по грузоподъёмности: 0,5 / 1,0 / 2,0 / 3,2 / 5,0 т, отдельно под серии CD и CD PRO.

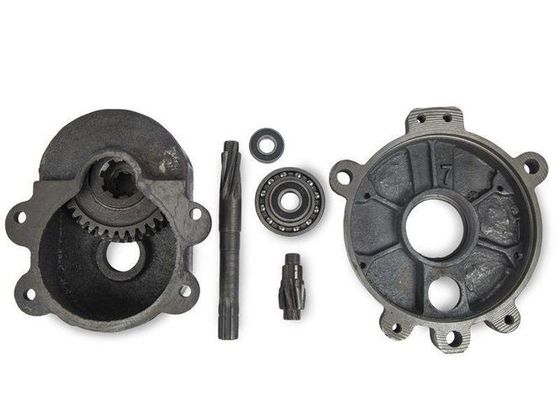

• К лебёдкам KCD — по тяговому усилию (300 и 500 кг) и напряжению (220 или 380 В).

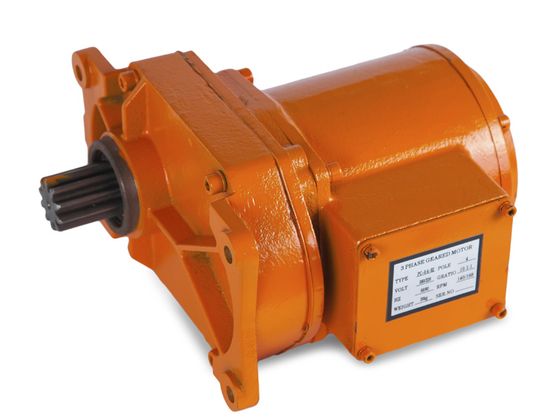

• К опорным балкам KD — по входной мощности, 0,37–5,5 кВт.

Обороты и момент такого узла уже согласованы с двигателем машины. Его подбирают по модели машины, замена на аналог другой серии не допускается.

Что уточнить при заказе редуктора

Для привода: требуемое передаточное отношение, мощность и частота вращения двигателя, взаимное положение валов, вал полый или сплошной. Для узла подъёма: модель машины и её грузоподъёмность.
