Редукторы подъема для лебедок электрических KCD

В разделе представлены запасные подъёмные узлы для электрических лебедок KCD: редуктор устанавливают на место изношенного. Позиции различаются комплектацией: только механизм или механизм в сборе с барабаном.

Метраж в названии обозначает вместимость барабана; длину комплектного троса он не задаёт. Ряд из трёх значений: 30, 70 и 100 м. Та же величина ограничивает высоту подъема: исполнение на 30 м поднимает груз не выше тридцати метров независимо от двигателя.

Обозначение исполнения в строке «Тип»

Передаточное число в характеристиках не указано. Исполнение записано словами в строке «Тип»: «Редуктор подъема к лебедке KCD 500 380V». На весь раздел четыре сочетания: два тяговых усилия и два напряжения.

Узел рассчитан на конкретную лебедку и собственной характеристики для подбора не имеет: обороты и момент согласованы с двигателем электрической лебедки KCD на заводе.

Подбор ведут по табличке машины: тяговое усилие, напряжение, канатоёмкость. Число в названии и фотография для подбора не подходят.

Напряжение 220 и 380 В в обозначении редуктора

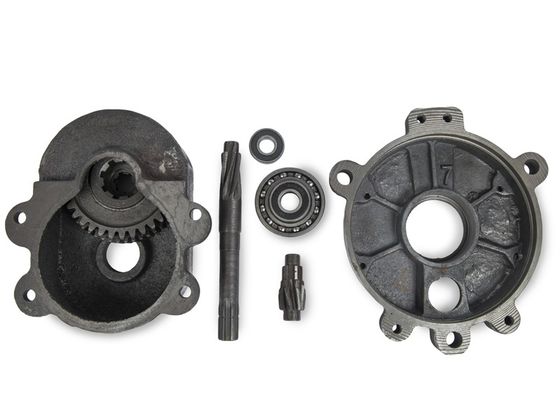

Шестерни ток не потребляют, однако напряжение в обозначении указано не случайно: KCD на 220 и на 380 В — две разные машины. У них двигатели разной мощности, разные обороты на входе и разные посадочные размеры фланца.

Узел на 380 В на однофазной машине либо не подойдёт по посадочным размерам, либо даст другую скорость подъема. Напряжение указано на табличке двигателя, сверить его нужно до заказа.

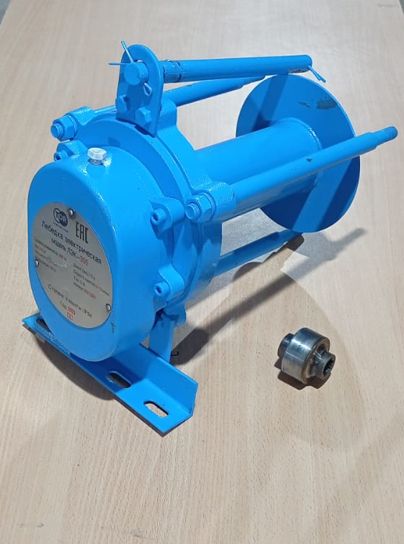

Замена в сборе и канатоёмкость барабана

Изношенный барабан заменяют только исполнением в сборе. При этом канатоёмкость новой сборки может отличаться от прежней, и тогда меняется высота подъема.

• Тридцать метров вместо семидесяти: высота подъема уменьшается больше чем вдвое, механизм при этом исправен.
• Сто вместо тридцати: высота подъема увеличивается, но потребуется трос длиннее, а тонкий трос на широкой катушке укладывается витками неровно.

Тяговое усилие при замене не меняется. Триста или пятьсот килограммов заданы конструкцией машины целиком.

Отличие от червячных редукторов общего назначения

Червячные приводы под конвейер, шнек, мешалку в этот раздел не входят. Их подбирают по передаточному числу и межосевому расстоянию; к электрическим лебедкам KCD они не относятся.

Что уточнить при заказе

Модель лебедки, тяговое усилие, напряжение сети, нужную канатоёмкость.
