Тали ручные червячные стационарные

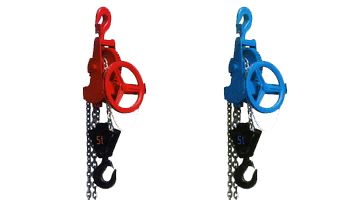

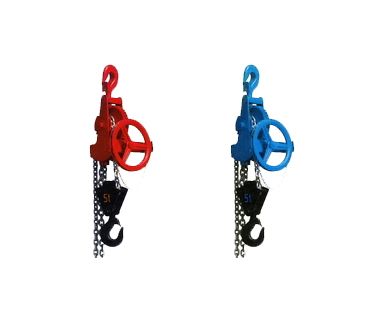

Таль ручная червячная стационарная поднимает груз цепью вручную, без электродвигателя и кабеля. Подвешивается крюком к балке и работает только на подъём и опускание груза. Внутри раздела модели различаются тоннажем, нагрузкой на оператора и габаритом между верхним и нижним крюком.

Нагрузка на оператора

Грузоподъёмность ручной тали ограничена усилием, которое оператор прикладывает к тяговой цепи. В карточке оно записано строкой «усилие»: сколько килограммов надо тянуть вниз, чтобы поднять номинальную массу.

Усилие 75 кг сопоставимо с массой взрослого человека. Одна операция с такой нагрузкой выполнима, но не десятки метров подряд и не в одиночку каждую смену. Для регулярного подъёма восьми тонн ручной привод не подходит.

Строительная высота

Между верхним крюком подвеса и нижним грузовым крюком таль занимает часть расстояния до балки. Эту величину вычитают из расстояния до балки до расчёта высоты подъёма.

Под низким перекрытием восьмитонная червячная таль занимает больше метра, и высокий груз на нужную отметку уже не поднимается.

Толщина и шаг звена грузовой цепи

Толщина и шаг звена в этой линейке идут парами и привязаны к тоннажу. Класс прочности по всему разделу восьмой.

Грузовая звёздочка отлита под свой шаг звена. Цепь той же толщины с другим шагом в гнёзда звёздочки не садится: идёт с перекосом и заклинивает на первом подъёме. При заказе называют оба размера.

Стационарное и передвижное исполнение

Стационарное исполнение крепится крюком к балке и выполняет только вертикальное перемещение груза. Горизонтального хода у него нет ни в каком варианте.

• Требуется передвижение груза вдоль двутавра: выбирают таль ручную червячную передвижную, где механизм собран заодно с тележкой.
• Стационарная таль уже есть: её подвешивают на отдельную кошку, и она работает как передвижная.

Червячный и шестерённый редуктор

Разница в редукторе и не зависит от производителя. Червячную применяют там, где узел надо посадить на посадочное место с точностью до миллиметра: станину на анкеры, вал в подшипниковый щит, оснастку на пресс. Для подъёма поддона под крышу и опускания обратно дешевле шестерённая.

Ограничения по применению

Исполнение в этом разделе общепромышленное. Из этого следует перечень ограничений.

• Люди. Ручная таль не допускается как подъёмник для персонала ни в какой комплектации.
• Взрывоопасная зона. Для неё выпускается отдельное взрывобезопасное исполнение, в этом разделе его нет.
• Раскалённый и жидкий металл, шлак.
• Химически активная среда: пары кислот разрушают металл изнутри звена, где это не видно при осмотре.

Что уточнить при заказе

Массу груза, высоту подъёма и расстояние от точки подвеса до пола. Третья величина нужна затем, что высота подъёма считается после вычета строительной высоты самой тали.
